Varmilo 阿米洛「花弄影」鍵盤拆解評測,亮燈顯字與手勢充滿詩詞意境

接下來老貓會拆解Varmilo 阿米洛花弄影鍵盤( VG104)分享給各位,這部分提醒一下各位玩家,如非必要請物拆開鍵盤,有可能造成鍵盤損壞且屬於人為因素,將會喪失保固服務。在外觀上看不到任何的螺絲設計,主要有2顆隱藏於鍵帽下,分別左右各有1顆。卸下螺絲後上下蓋還有卡榫固定上下蓋,此時只要小心就能拆下蓋,上蓋則是與鐵板機構在一起。拆開鍵盤下蓋後,可以看到一片黑色吸音海棉。這放在下蓋與PCB板間,不只可以吸音還有降震的效果,也讓打字的手感更覺得扎實。老貓還有認識一些玩家,會在這之前剪下布質鼠墊塞入這空間效果會更加明顯。但這部分手感體驗表現非常見仁見智,不見得加了皆大歡喜,因為會更為沉穩,反而有些人會覺得悶悶的。只是對於玩家來說,提供多一種的鍵盤打感體驗。

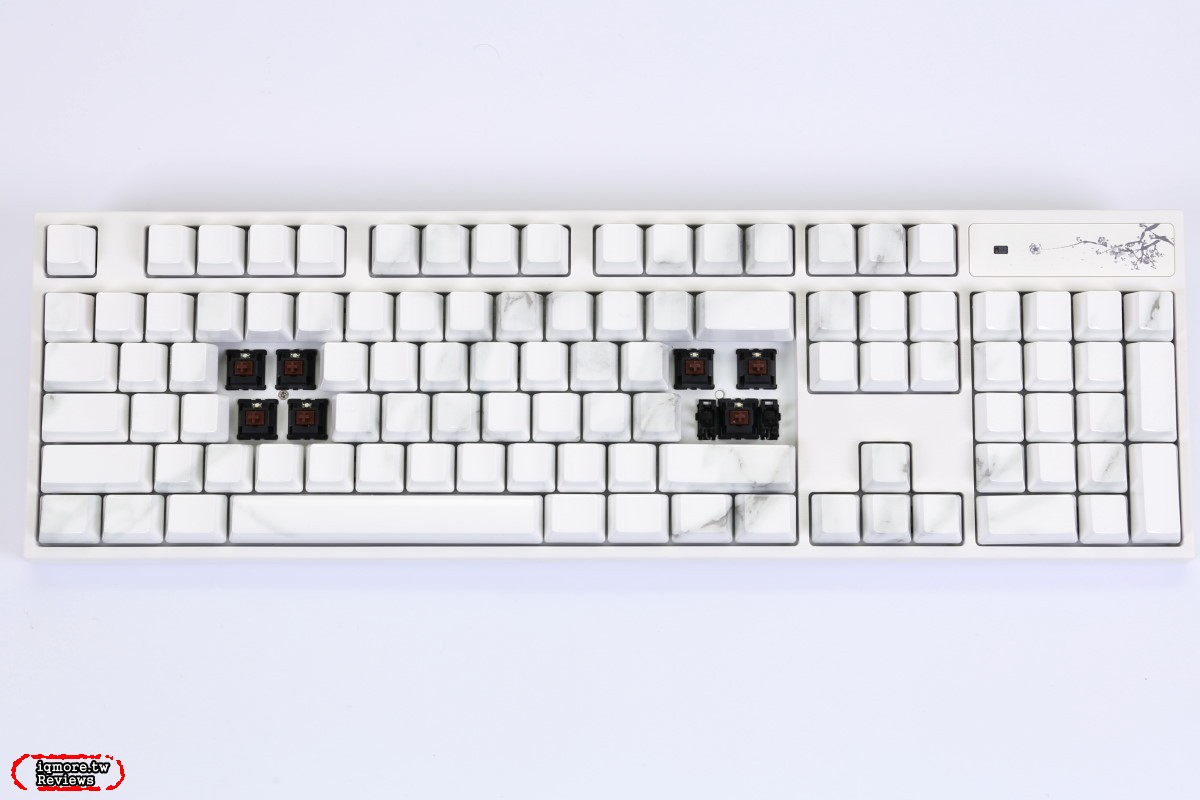

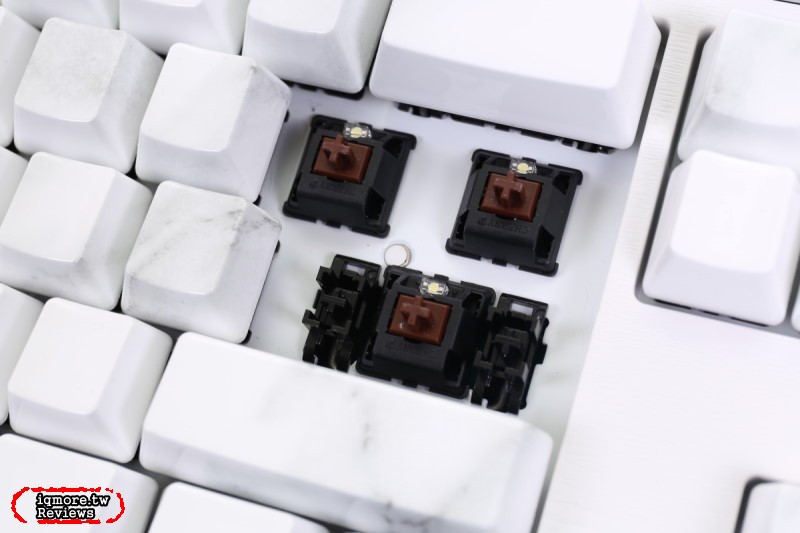

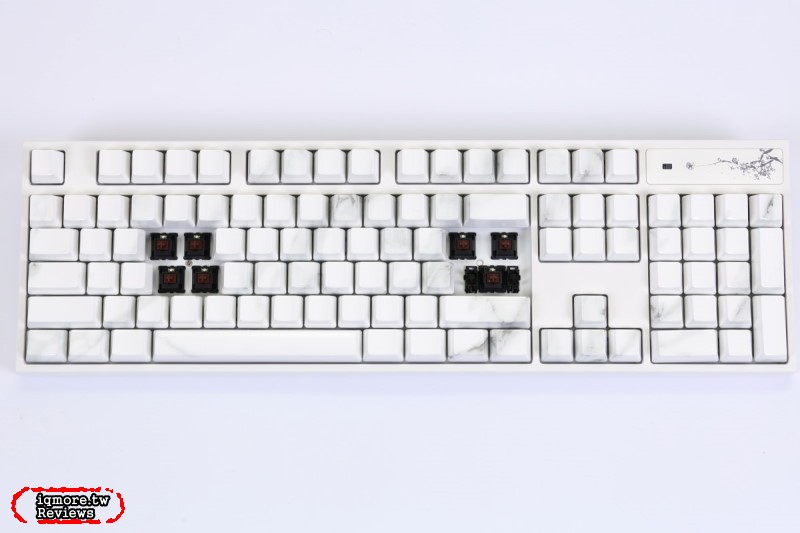

▼ Varmilo 阿米洛花弄影鍵盤為無螺絲設計,整把看不到任何螺絲,不過主要有2顆螺絲是隱藏在鍵帽下。

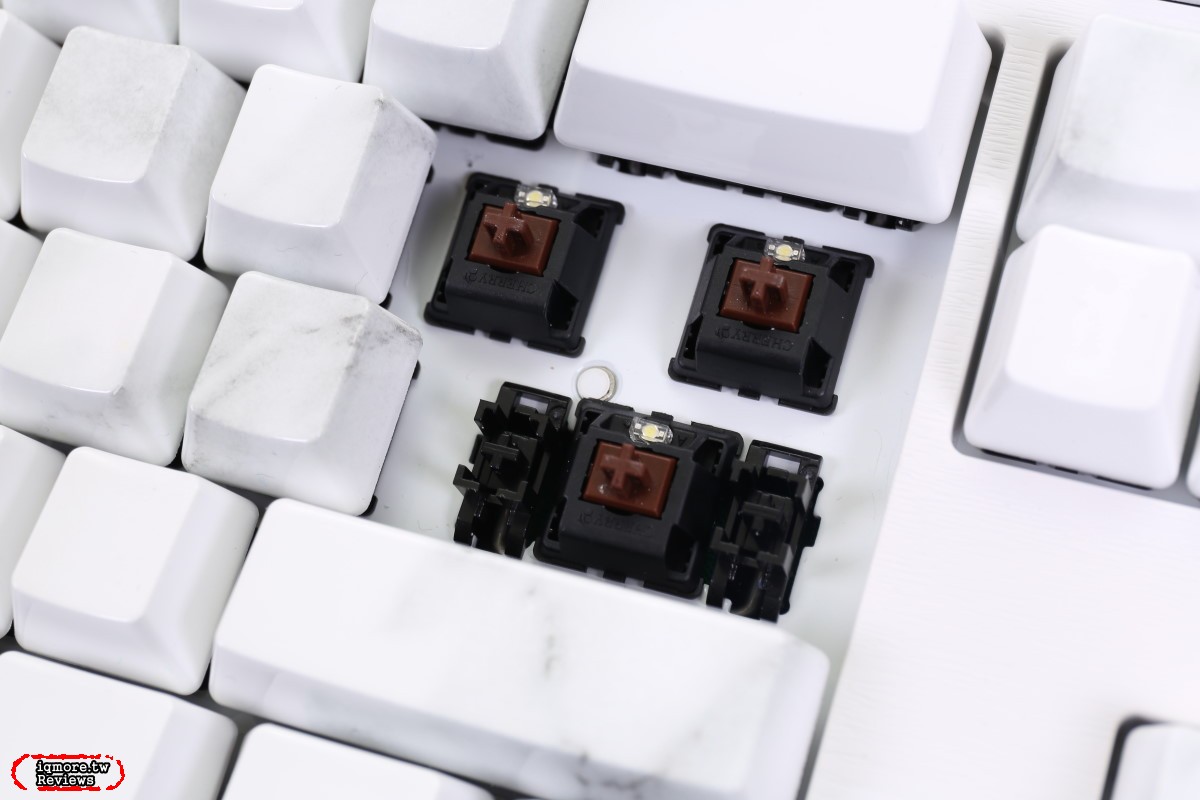

▼ 右側的螺絲上方還有貼紙貼住,以此來辨別使用者是否有自行拆鍵盤,因此如非必要不要自行拆解

▼ 卸下剛剛提的2顆螺絲後,上下蓋是以卡榫扣住,再慢慢拆掉即可。不過要注意的是,中間的鍵盤模組是與上蓋鎖在一起,因此拆開時算是下蓋被獨立取出。

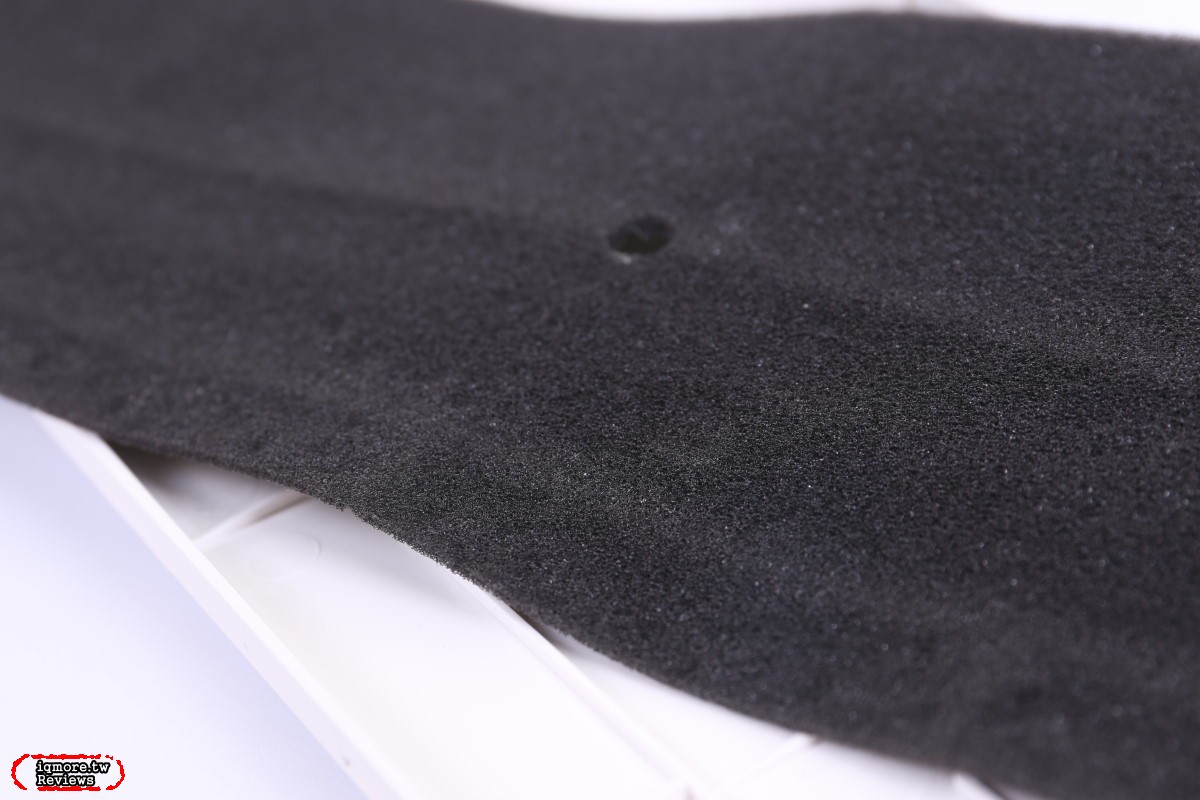

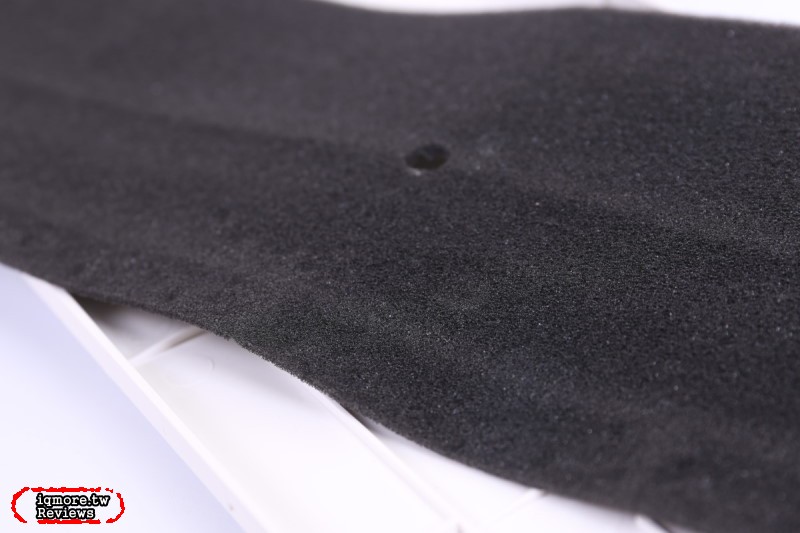

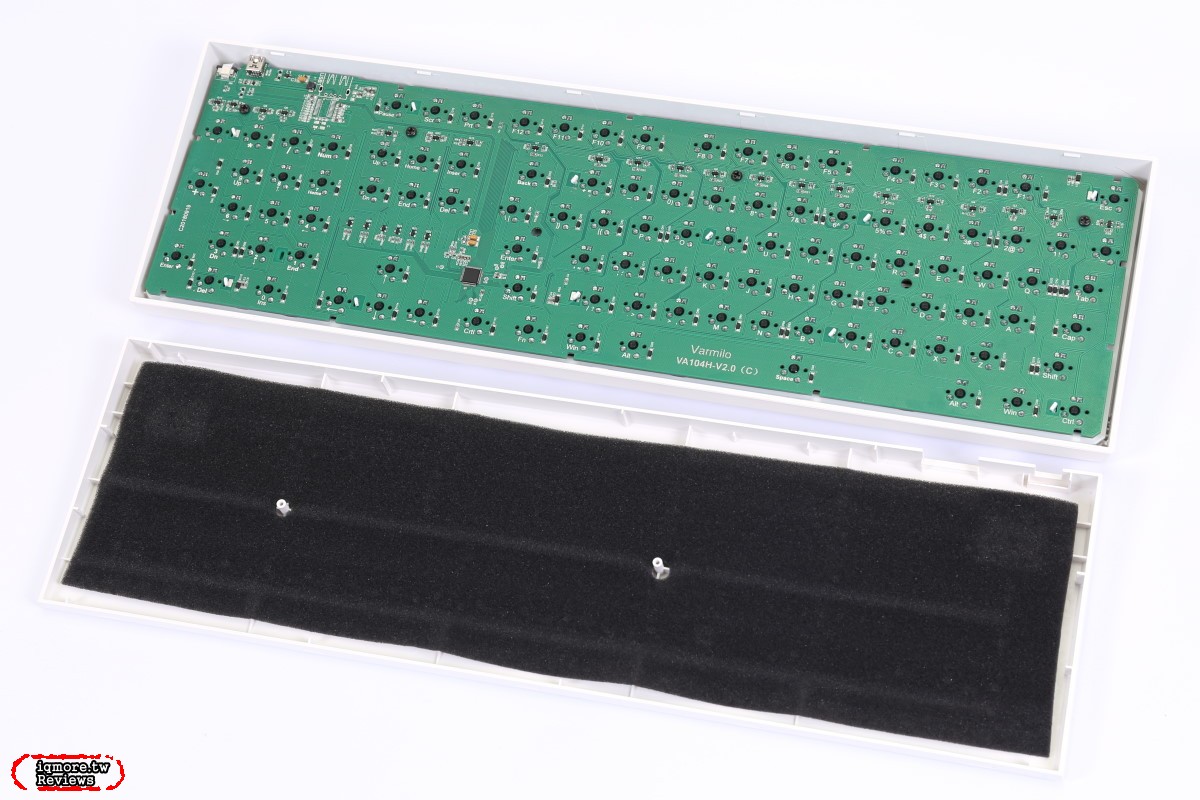

▼ 可以看到在鍵盤PCB模組與塑膠下蓋之間,有放入一片海棉墊,在這裡有著降噪防震的效果。這部分其實官網上沒有特別提到,只有在拆開時才看得到阿米洛的用心。不過這部份的手感表現,算是見仁見智。

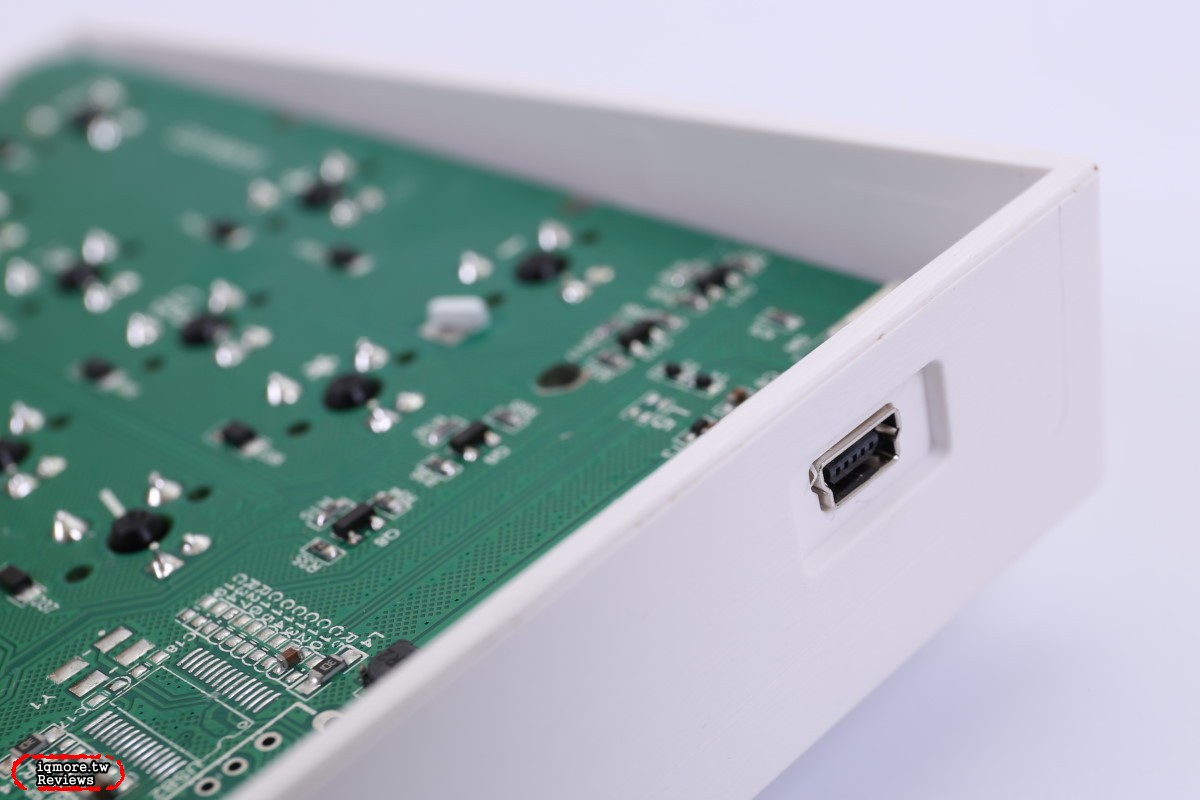

▼ 鍵盤PCB模組與上蓋有4根螺絲連接,全部卸下後還要小心這個mini USB接頭,如果稍微不慎有可能會傷到接頭。

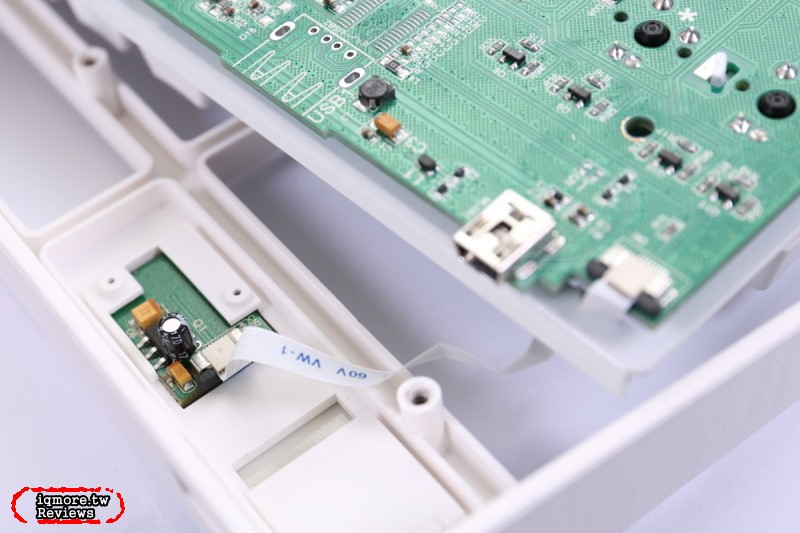

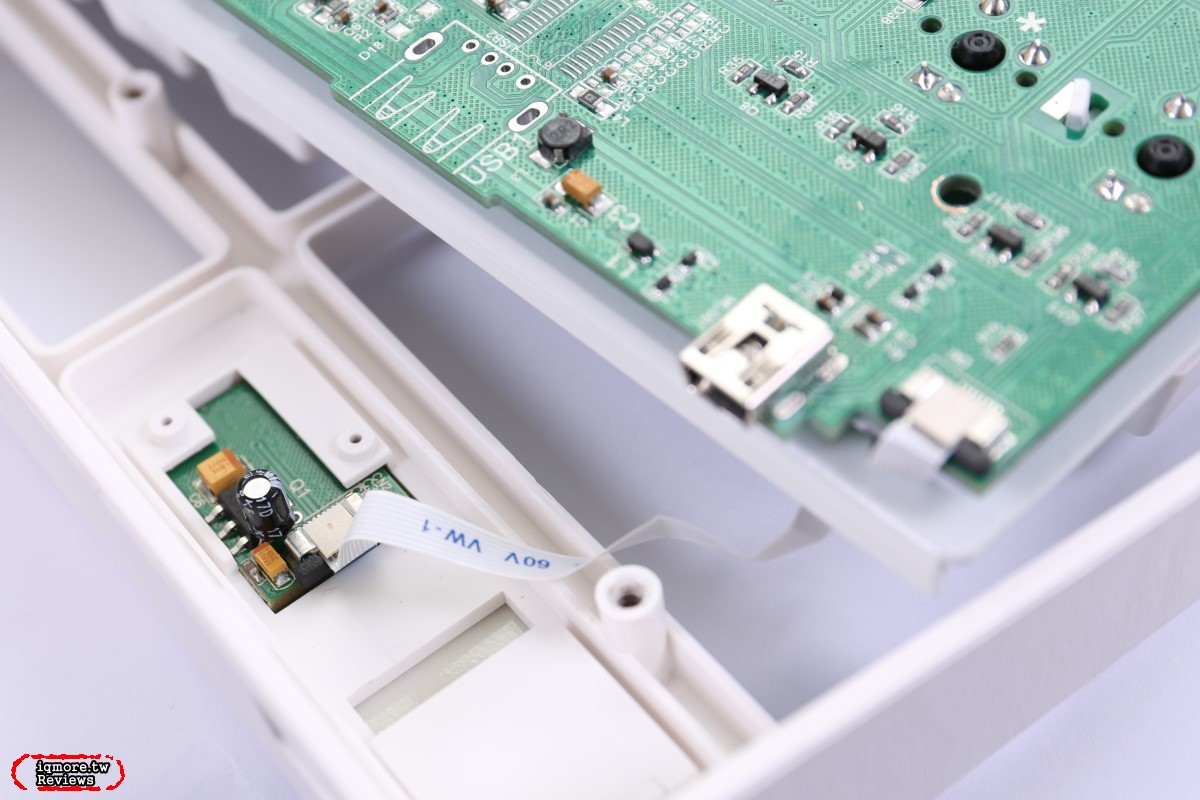

Varmilo 花弄影鍵盤的手勢感應器隱藏在右上方區域,拆鍵盤時要小心排線損壞,老貓就不再細拆。

PCB設計採用雙層板設計,在耐用度上會比單層板好,目前有品牌價值的廠商也都是採用雙層板用料。在鍵盤控制器方面,採用Nuvoton NUC121SC2AE,屬於 ARM Cortex M0架構的32位微處理器 (DataSheet)。在每個軸的旁邊都有加入二極體,防止電流倒灌正確判斷出使用者按下的所有按鍵。在實際用電腦測試,在Windows系統下能在USB介面達到NKRO (N-Key Rollover),即全鍵可以同時輸出達到使用者怎麼按就能怎麼輸出。在USB回報頻率的規格為1000Hz,也就是在1秒內能回報1000次訊號給電腦端,換句話說每1ms能回到一次訊號。不過實際的狀態還是要依電腦端的硬體規格而定,但對於鍵盤方面來說差異性不會到太多。

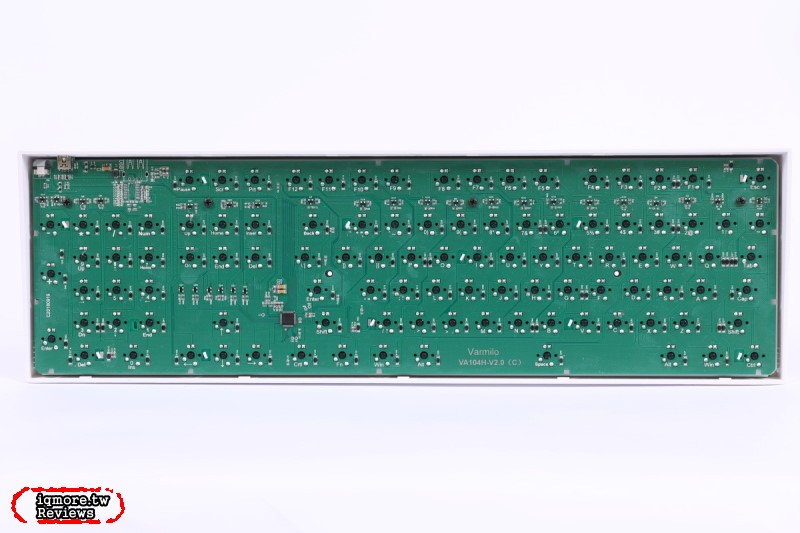

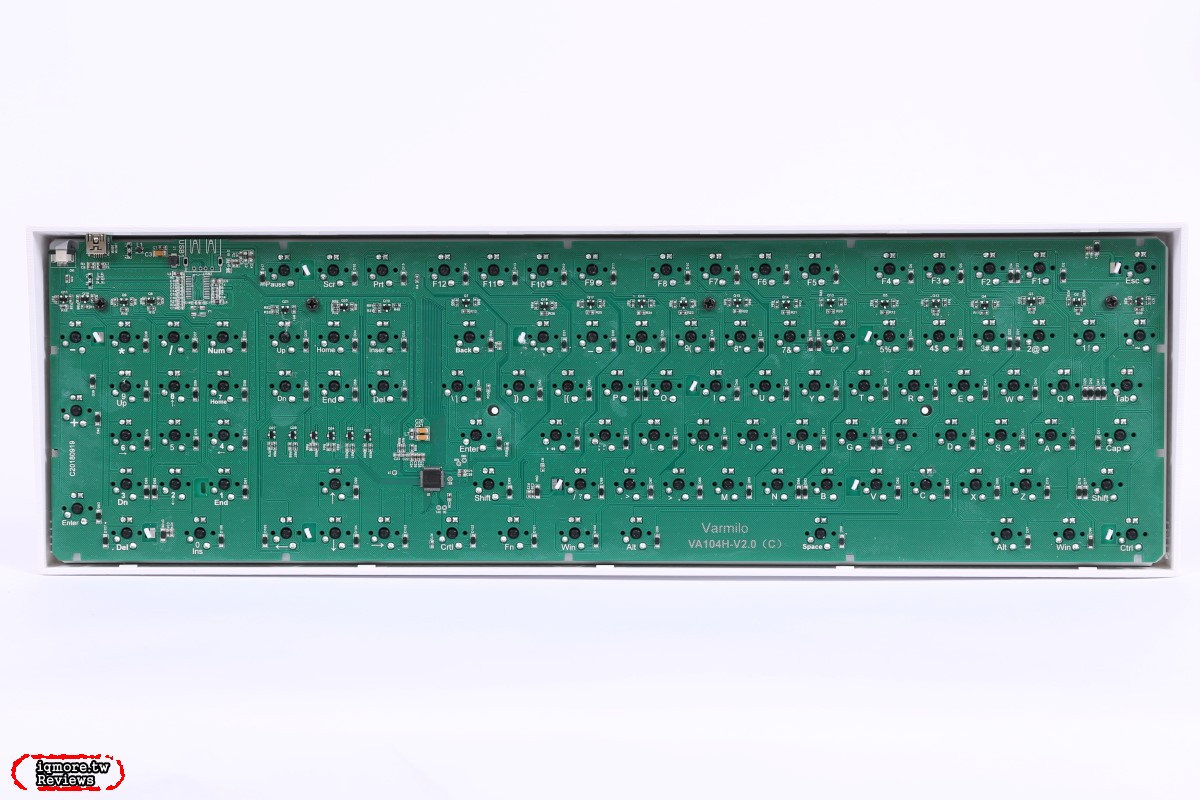

▼ Varmilo 阿米洛花弄影鍵盤的PCB電路板為雙層板設計,在耐用度上有一定的保障。

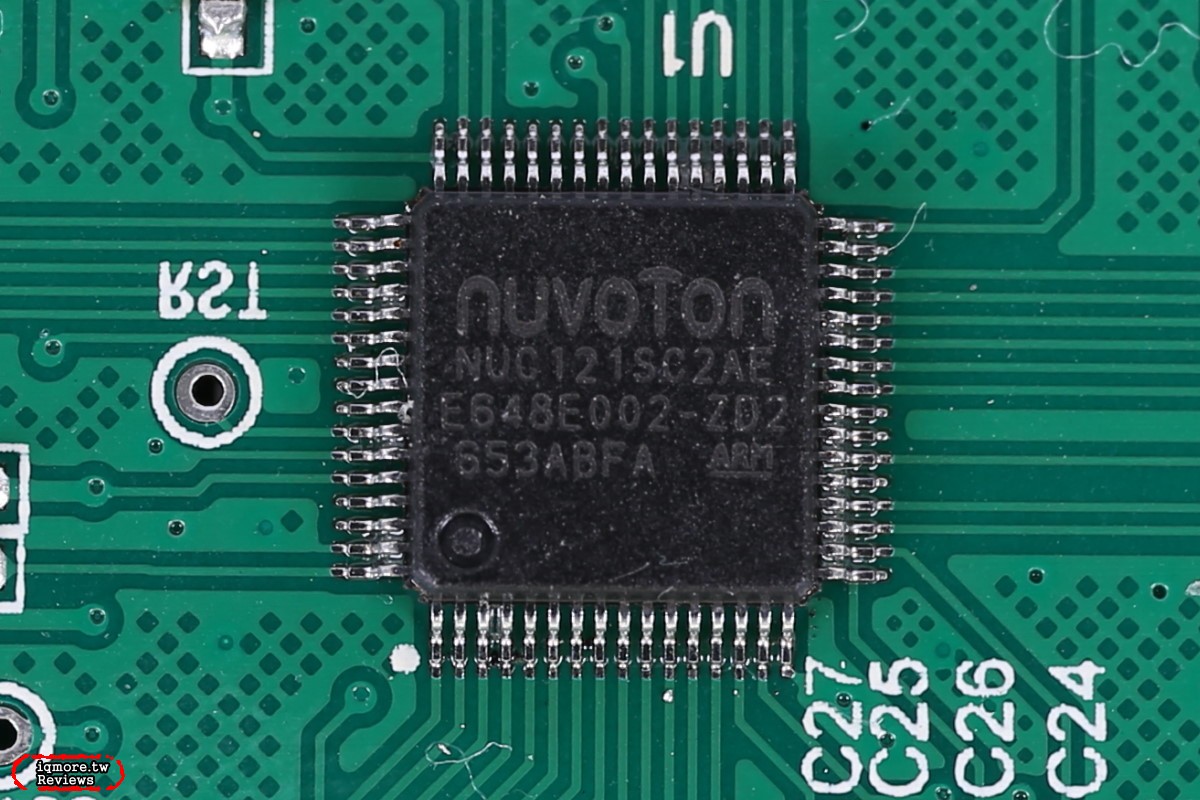

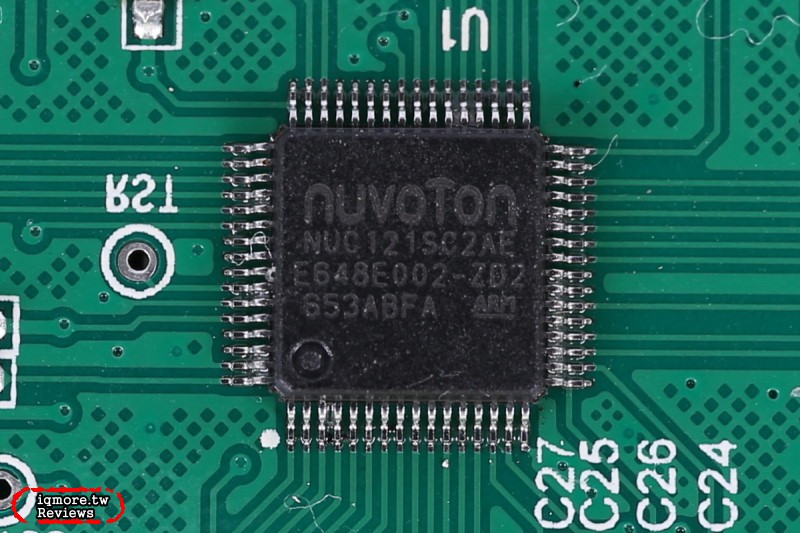

▼ Varmilo 阿米洛花弄影鍵盤的鍵盤控制器為Nuvoton NUC121SC2AE,為ARM Cortex M0架構的32位微處理器。

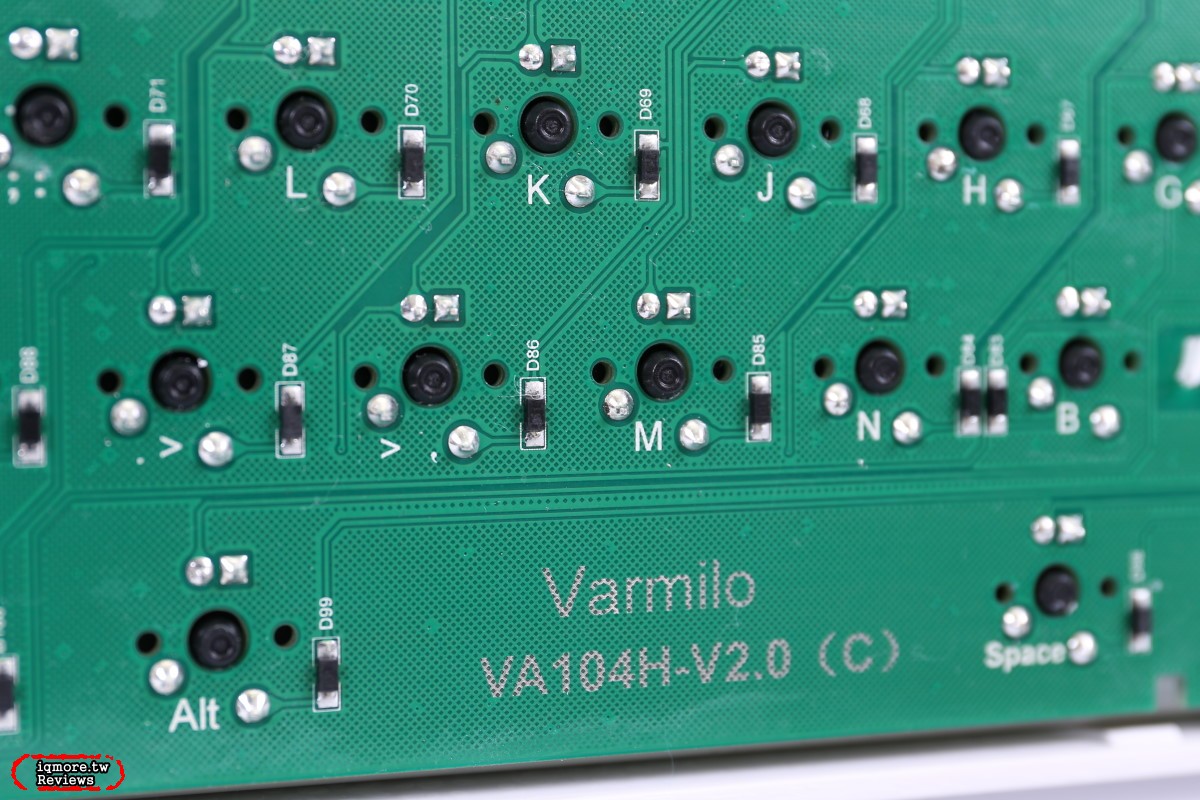

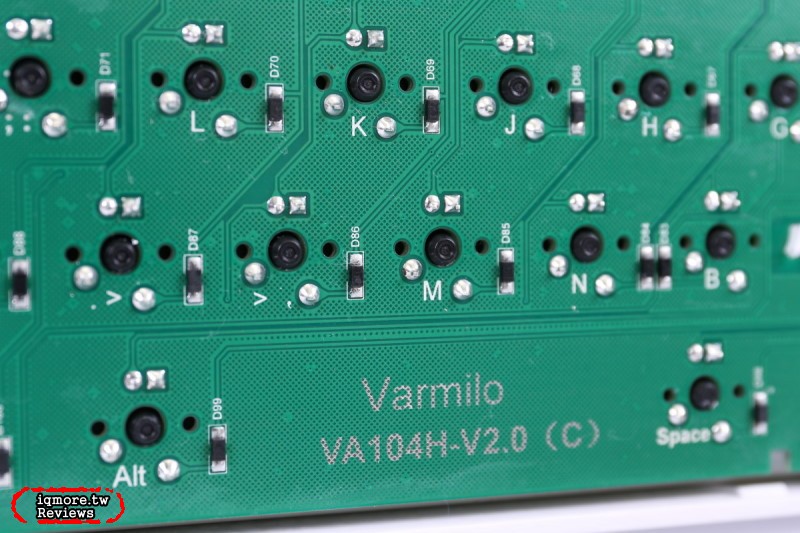

▼ Varmilo 阿米洛花弄影鍵盤的每一個機械軸旁都有二極體,可以正確判斷出使用者按下的每一個按鍵。

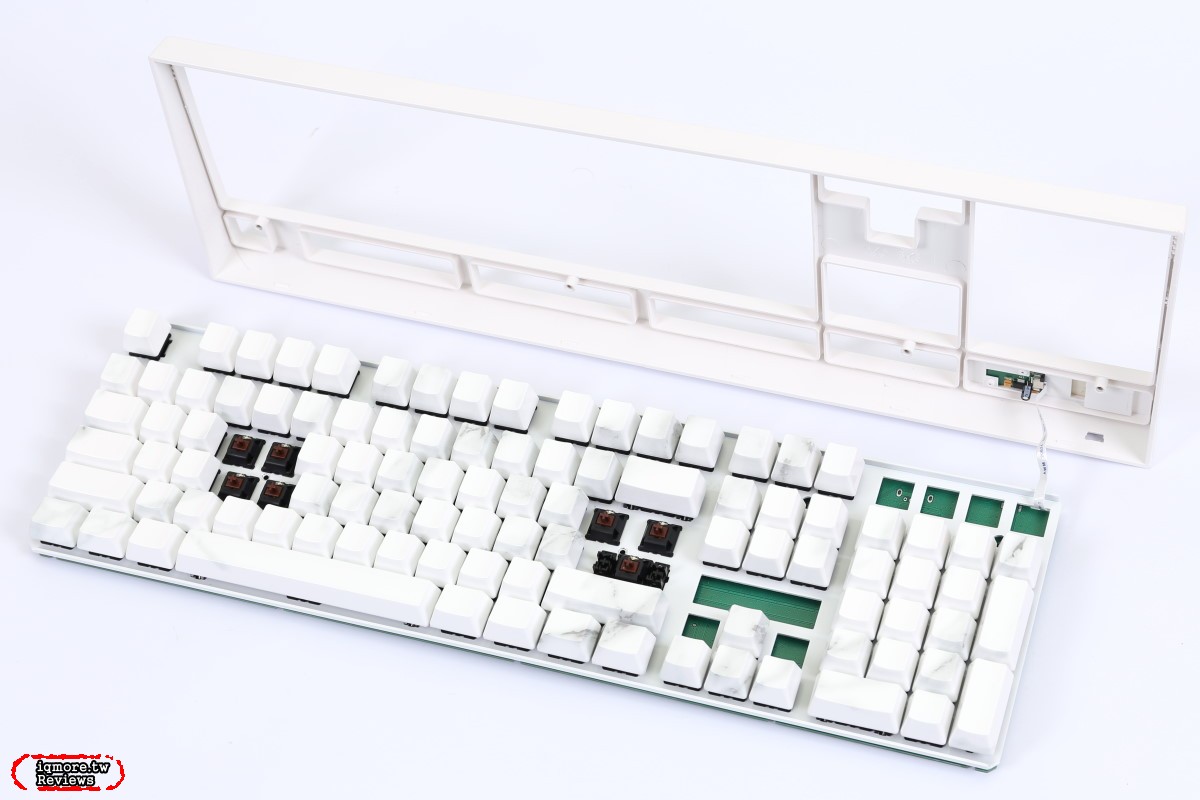

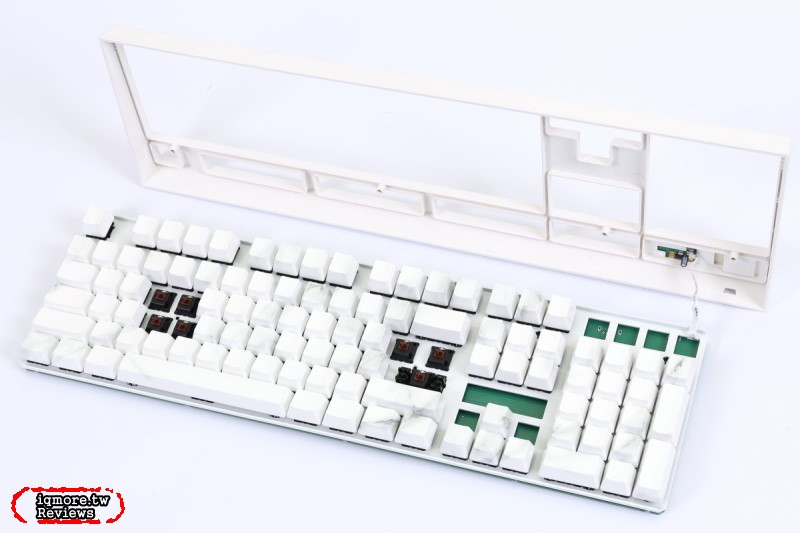

▼ 拆下4顆螺絲後,就能將鍵盤模組與上蓋拆開。

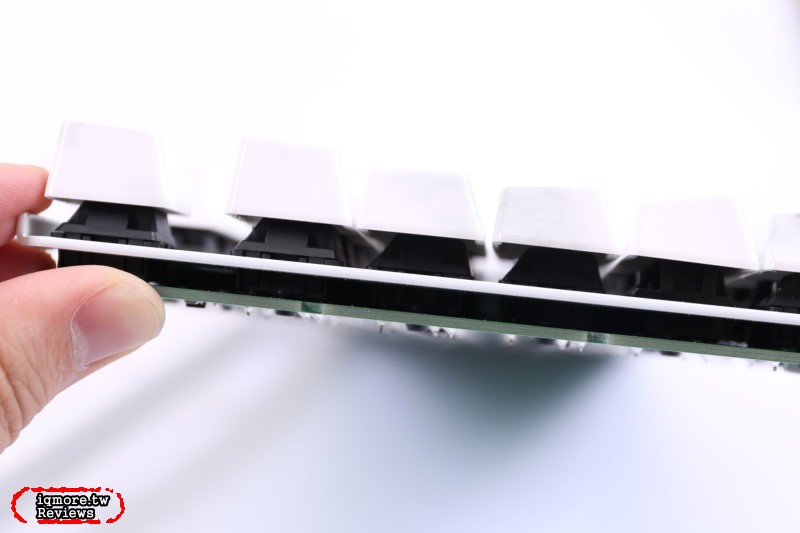

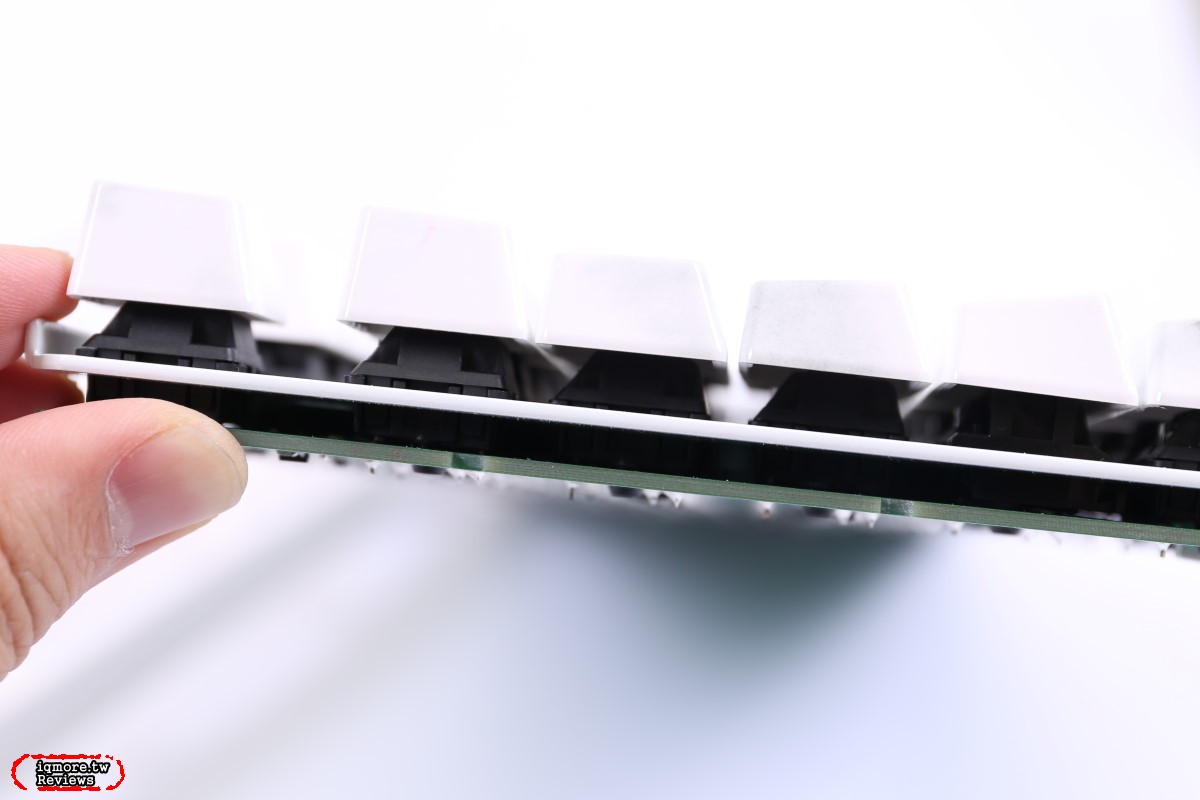

▼ Varmilo 阿米洛花弄影鍵盤的鍵盤模組側面照,Cherry MX機械軸透過中間的白色鐵板固定後,再焊接於PCB電路板上。

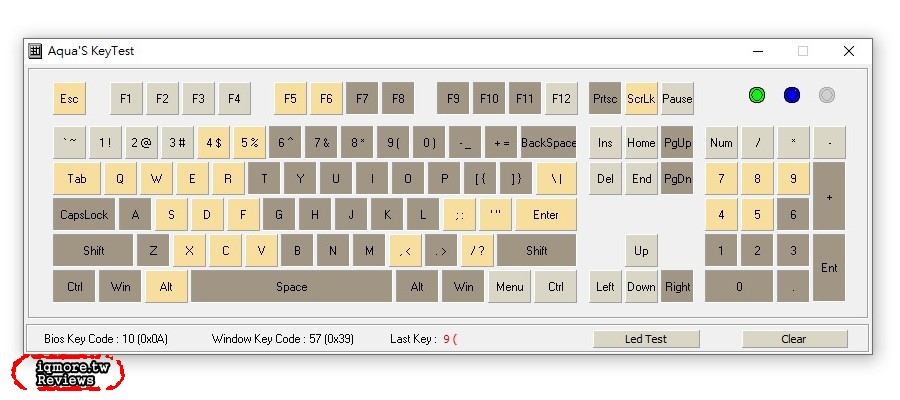

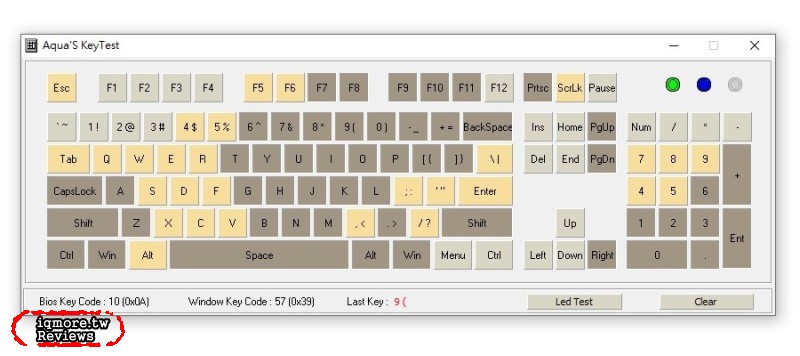

▼ Varmilo 阿米洛花弄影鍵盤實際在Windows系統下測試,透過USB介面可以達到NKRO(N-Key Rollover)輸出。

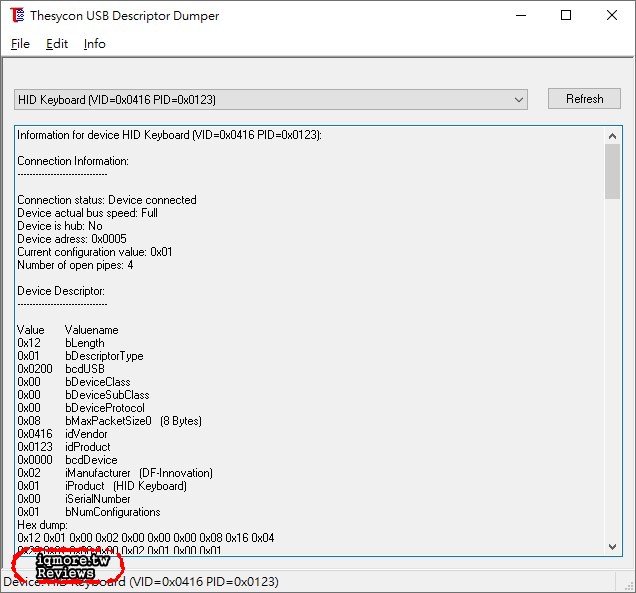

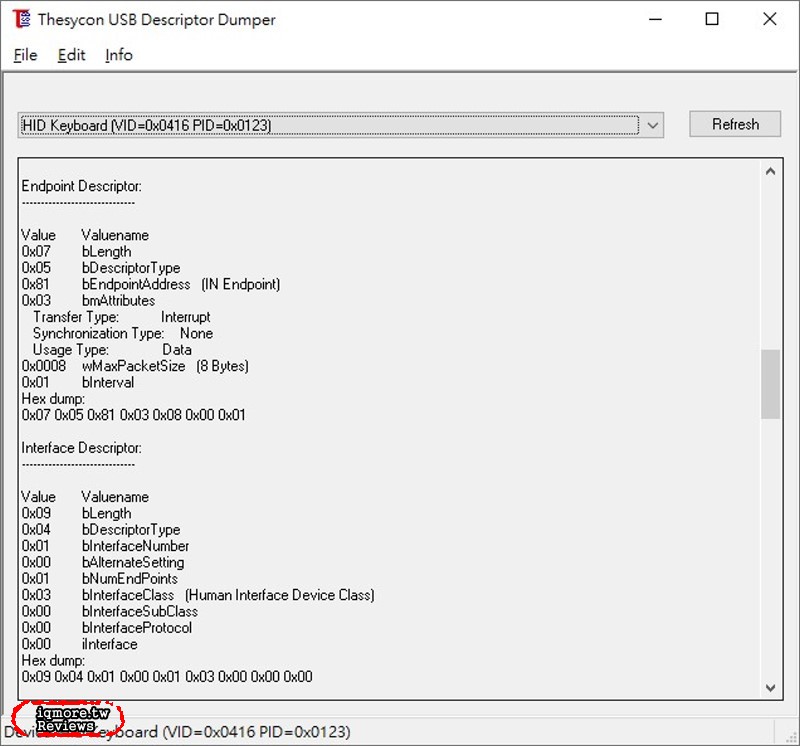

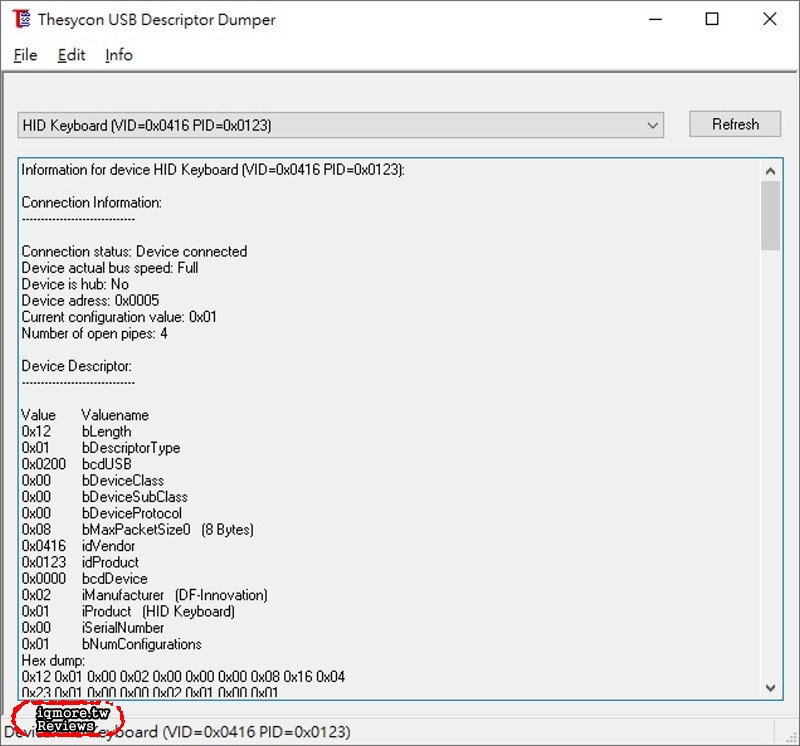

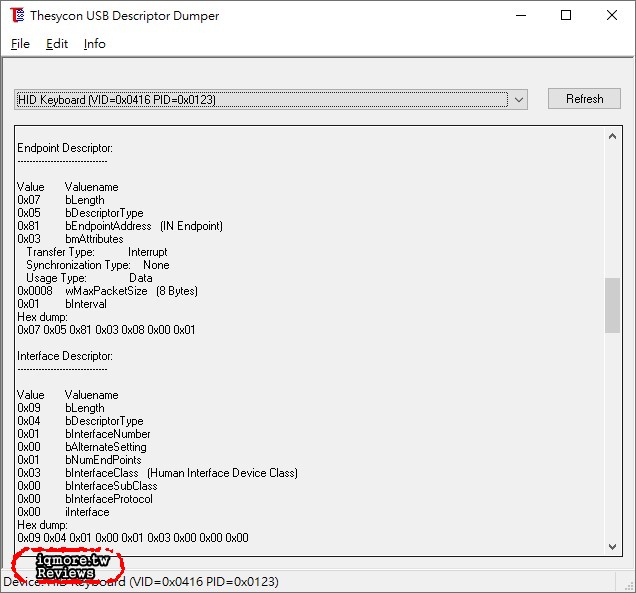

▼ 查看Varmilo 阿米洛花弄影鍵盤的USB資訊,可以看到支援USB 1000Hz的回報頻率輸出。



Varmilo 阿米洛花弄影 輕輕一揮支援5種手勢操作

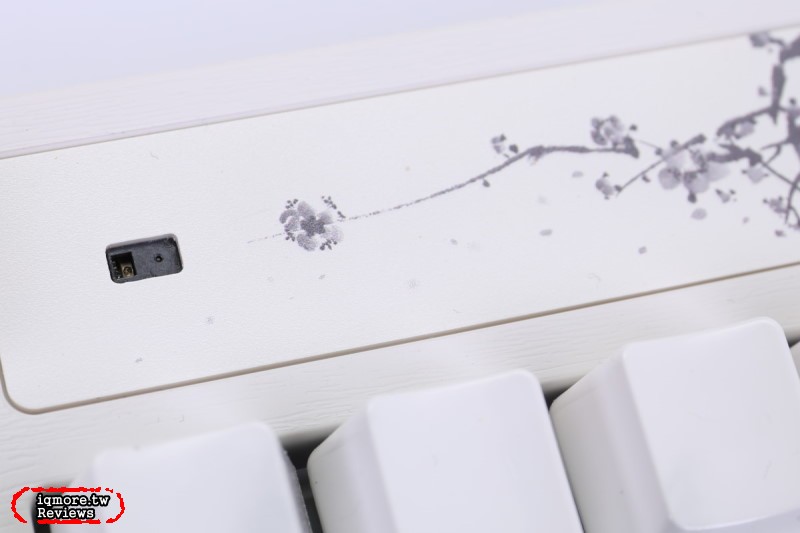

Varmilo 阿米洛花弄影鍵盤尺寸為100%全尺寸,在其右上方的LOGO處旁有個黑色平面的小缺口,裡面就是手勢紅外線距離感應器。在操作的過程中,感應器偵測距離約為5~15公分,超過或太近效果都會不好,且可以透過 Fn + Backspace 來開啟或關閉手勢操作功能。透過手指在上方畫出不同手勢,提供5種操作動作。對於燈效方面有2種功能方式,當手掌由高而低移動,有點像是要去蓋住感應器的感覺,此時就會自動切鍵盤的換背光效果。若將手掌向前移動,則是可以加快鍵盤的燈效速度。其他3種則是多媒體相關操作,分爺為手掌左右移動連續2個來回動作,可以進行多媒體播放器的暫停與播放;若是用手指在感應器上順時針旋轉會增加音量;反之逆時針旋轉,則是會降低音量。這5種動作習慣做過一次後,很容易就能熟練上手,而且不需要任何軟體插上電腦就能立即支援,在目前眾多鍵盤中,可以透過手勢算是一項有趣又簡單功能來進行操作。

Varmilo 阿米洛花弄影鍵盤的設計理念,已經是往鍵盤的另一個層面前進,不再是主要強調內在的硬體用料,而是比較軟性的主題設計風格。從宋詞張先「雲破月來花弄影」,加入了白玉般的大理石紋路鍵帽,以及水墨畫風的梅花設計,在未開啟背光效果前,讓整體融入了藝術品的氣氛。開啟背光效果後,字體從鍵帽中顯示出來,讓鍵盤有著不一樣的質感感受。整體來看,如果與阿米洛之前的主題設計,如彩虹、熊貓、森靈、海韻等相比,更具有另一種層次的文化表現。只是在生產過程中較為困難,初期供貨數量較少,因此有機會可要好好把握。在台灣的銷售方面已經準備引進,再一段時間也能在台灣市場上看到Varmilo 阿米洛花弄影鍵盤的蹤影。

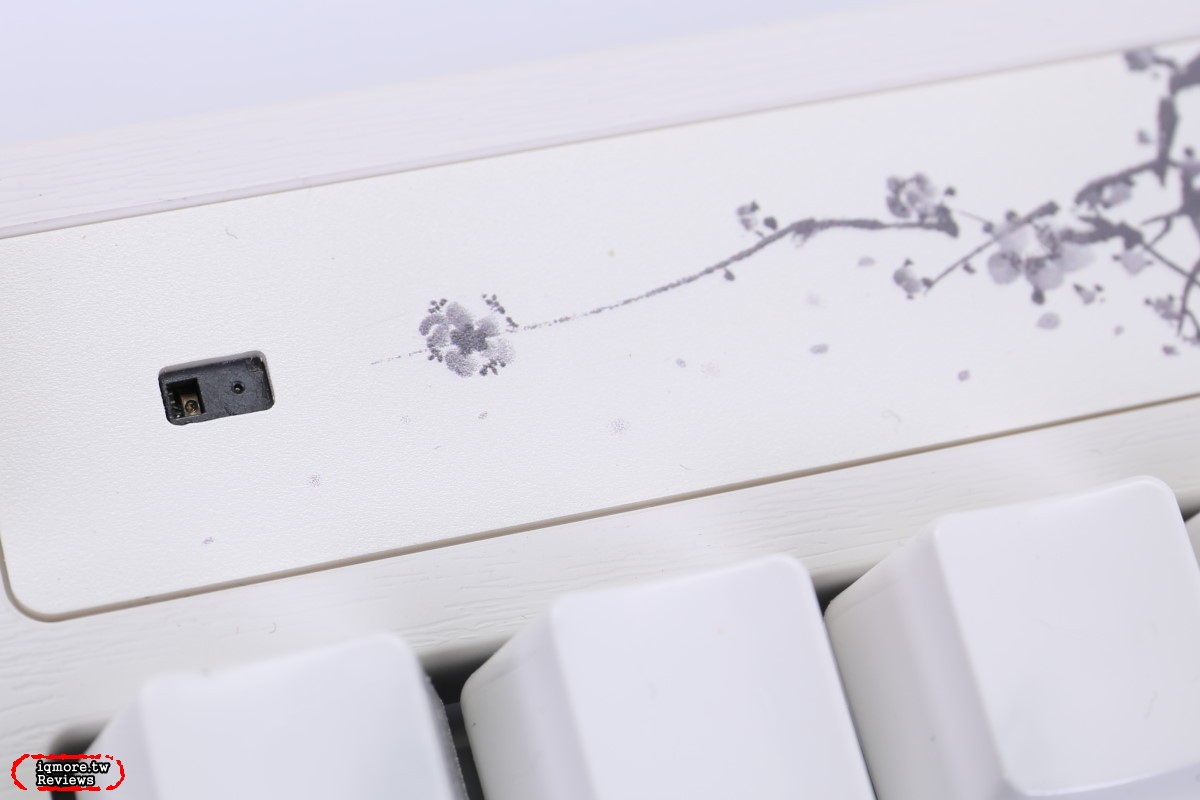

▼ Varmilo 阿米洛花弄影鍵盤 的感應器在於鍵盤的左上方處,距離約5~15公分效果最佳。

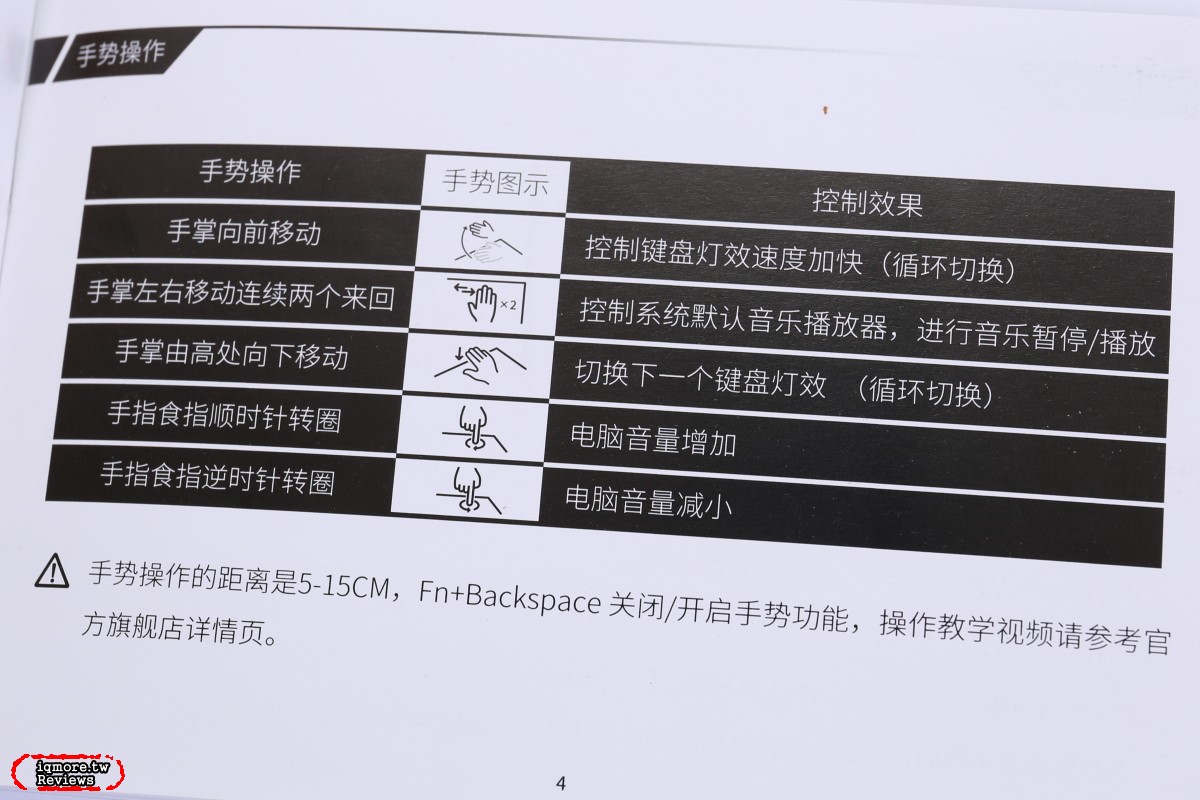

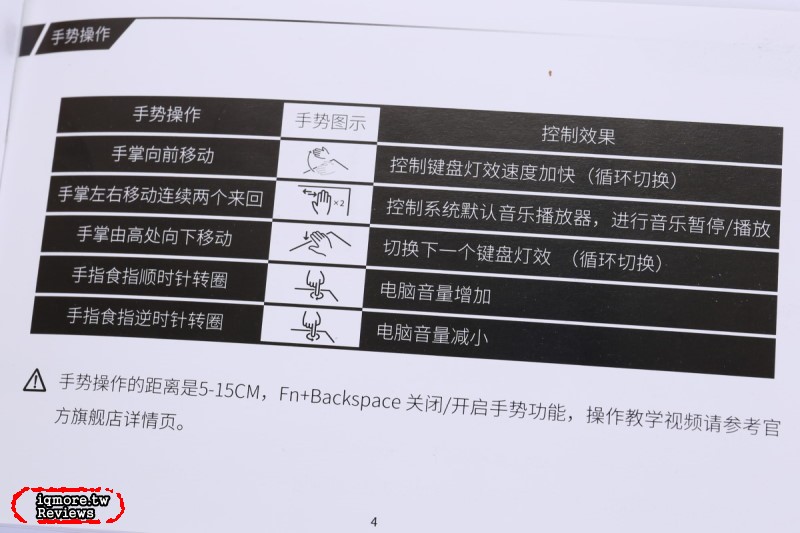

▼ Varmilo 阿米洛花弄影鍵盤 主要的操作動作都有寫在說明書,建議可以先翻閱了解一下。

▼ 可以參考一下Varmilo 阿米洛官方拍攝的花弄影鍵盤手勢操作影片。
