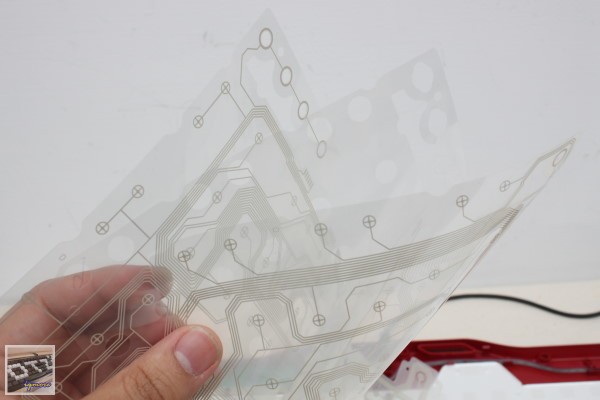

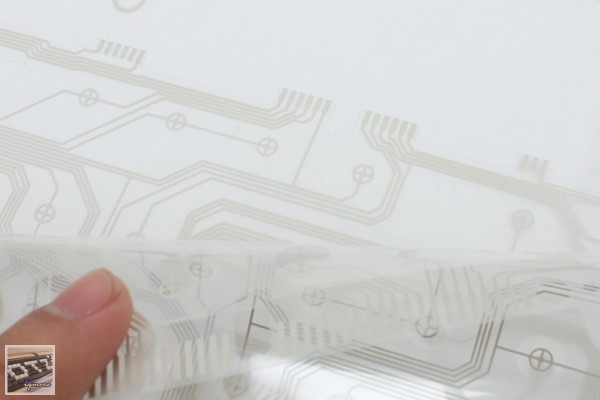

拆開羅技Logitech G105鍵盤能看到這3張薄膜，這種的觸發方式都稱為薄膜式鍵盤。最上方與最下方都有電路設計，中間是用絕緣層格開上方與下方的電路連接。這時絕緣層會挖出洞，留著給上方與下方按合形成通路來送出正確訊號。

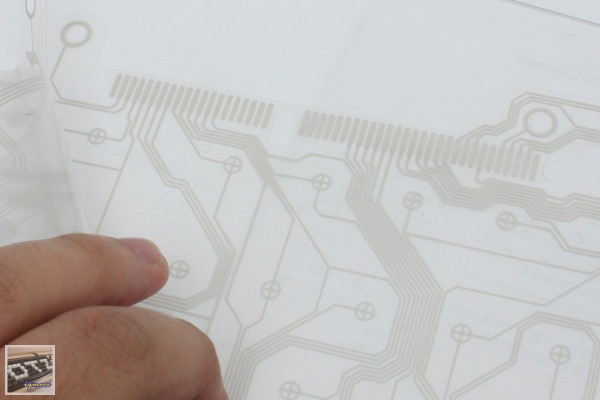

接下來我特別算了一下內部，這一側有15根接腳。記算時並不是看到有算，而是有電路明確拉出去的才計算。

至於另一側共有33個接腳，因此整個Keyboard Matrix(鍵盤矩陣)為15 x 33 = 495個交叉點。在495個交叉點會選出鍵盤所需要的按鍵數，也因為將鍵盤矩陣拉大，使得在定義按鍵時較不容易處在同一個矩陣上，減少鍵位衝突的機會。雖然以前沒有特別去細數，不過以印象來說只會定義出約200個按鍵來利用而已，一次拉到500個交叉點的不知道有幾把。不過如果是機械式鍵盤的話，通常都是會加上二極體來防止電流倒灌發生衝突，因此Keyboard Matrix內部設計的數量就比較沒關係了。

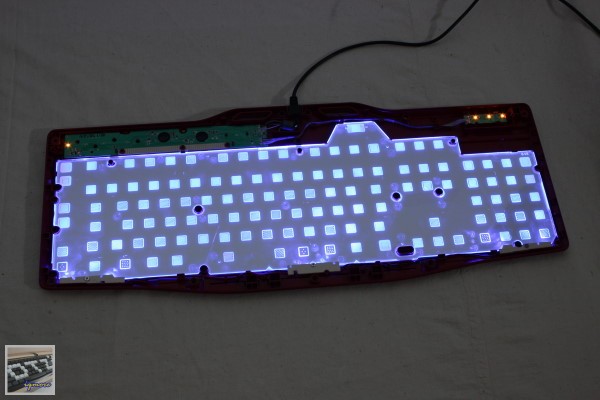

接下來就直接在拆開的情形下，接上USB讓Logitech G105鍵盤開啟藍色背光。

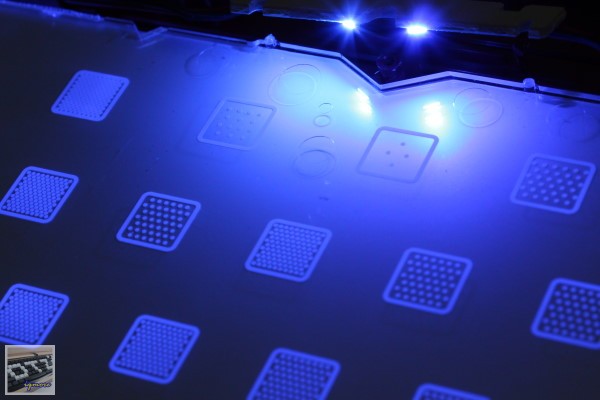

羅技 Logitech G105背光LED並不是採用我們平常所見的Lamp-LED，而是SMD-LED設計，可以讓外型小更容易放進Logitech G105鍵盤內部。

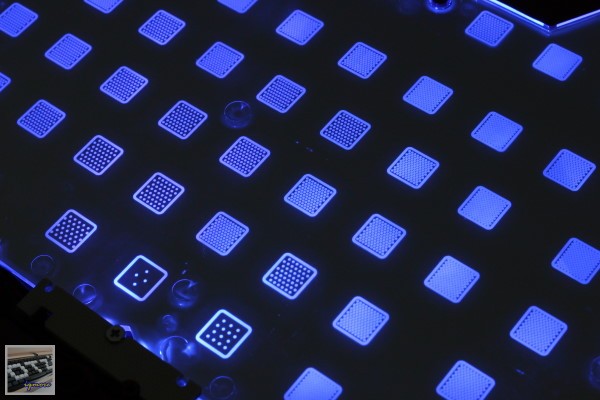

在LED旁在放入導光板，讓燈光可以擴展到整把鍵盤內部。而導光板也會在每個按鍵位置進行設計，決定光線停留的多寡，如此一來才能讓整把羅技 Logitech G105 鍵盤有均勻的背光效果。

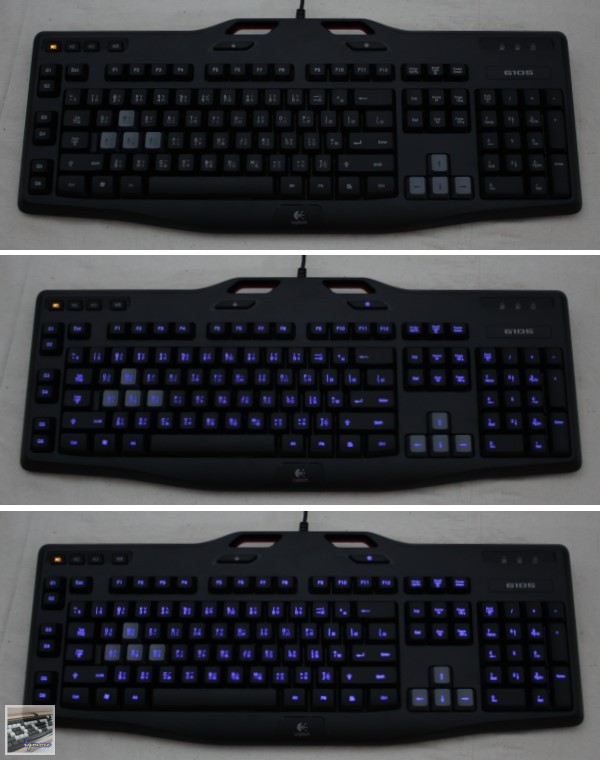

羅技 Logitech G105提供3段背光，除了關閉外，還有強弱可以選擇。不過玩家無法選擇更換為其他顏色，或許使用呼吸燈(一亮一滅交替顯示)模式。

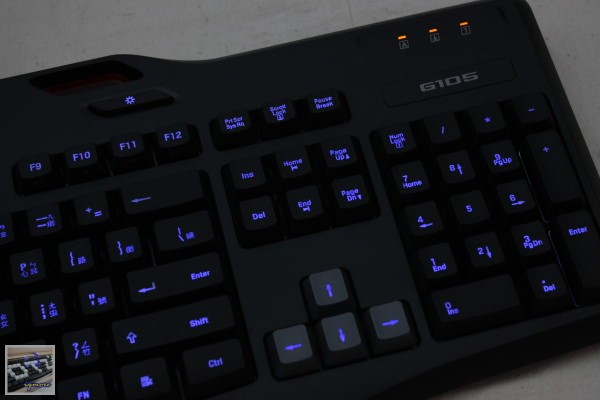

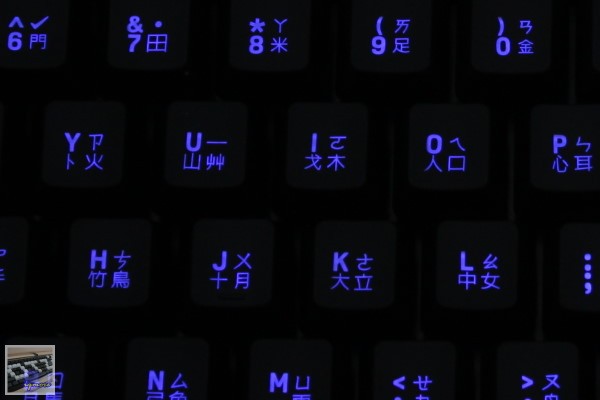

開啟背光後，在黑暗的環境中也能清楚看到Logitech G105字體，明亮度也足夠。

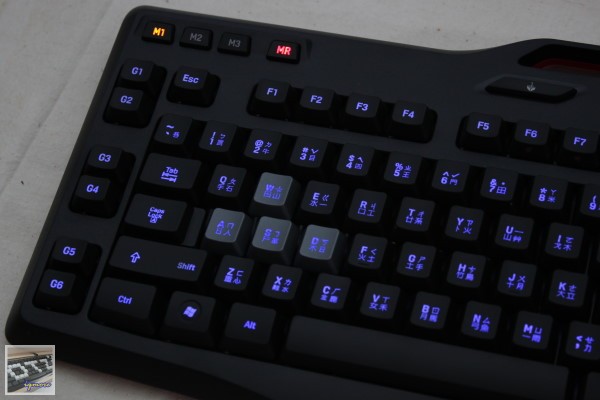

羅技 Logitech G105 左右兩側的背光情形。

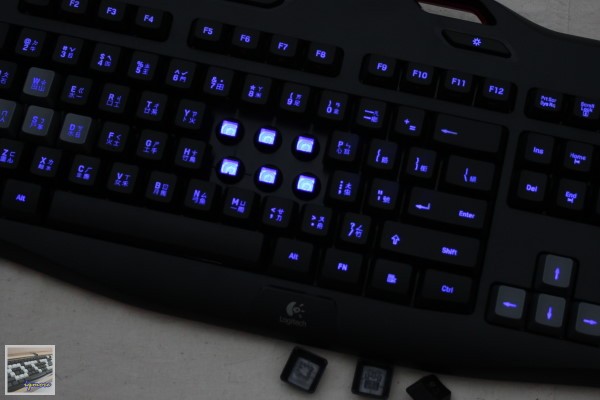

拔掉羅技 Logitech G105鍵帽後，可以看到底下光線透過橡膠帽透射出來。

四、羅技 Logitech G105 軟體操作使用

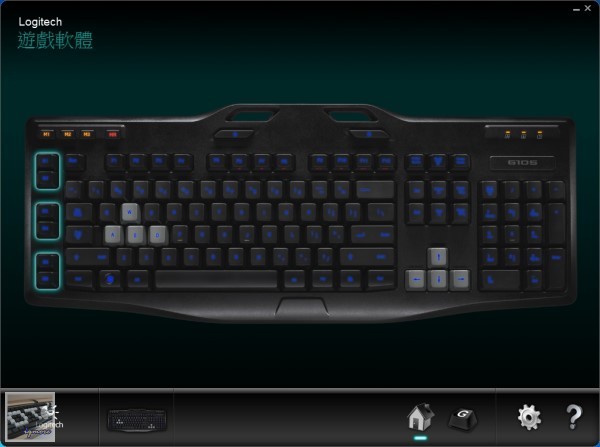

羅技 Logitech G105採用的軟體為 Logitech Gaming Software，整合許多羅技的電競產品軟體進來，本次測試的軟體版本為8.20.74。
