Ducky Shine 2 DK9008 (DK9008S2) 全背光機械式鍵盤 評測,單點亮與可自訂背光區域

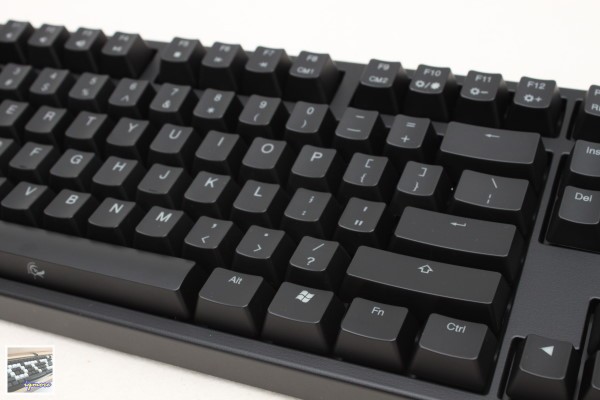

DK9008 Shine 2 的Enter鍵採用一字型設計,上方的Backspace也是採用一字設計。

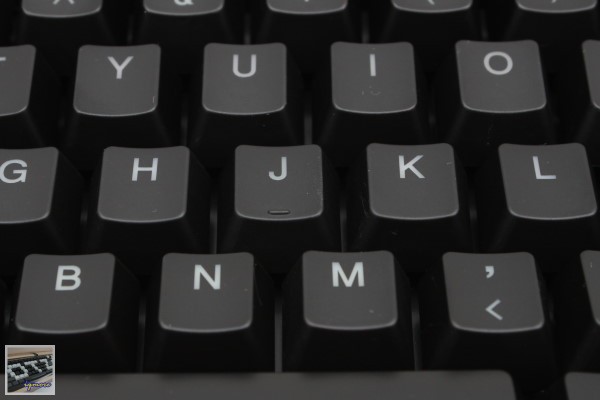

Ducky DK9008 Shine 2 的F、J鍵採用一字凸起設計。

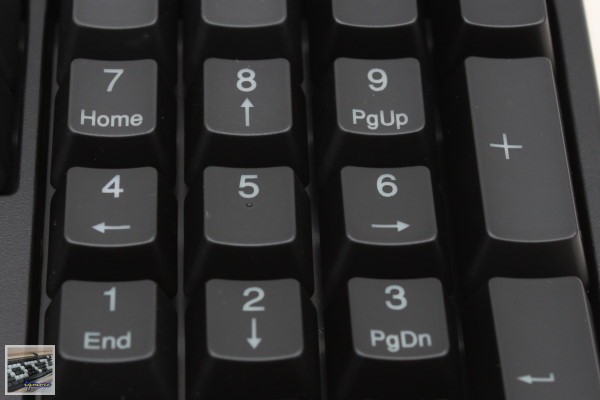

Ducky DK9008 Shine 2 的數字鍵區5,也是採用圓點凸起設計。

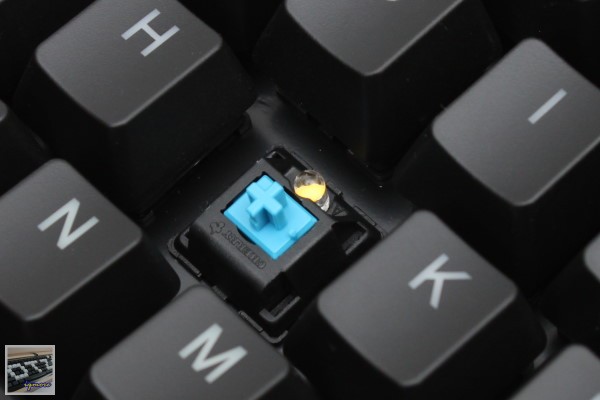

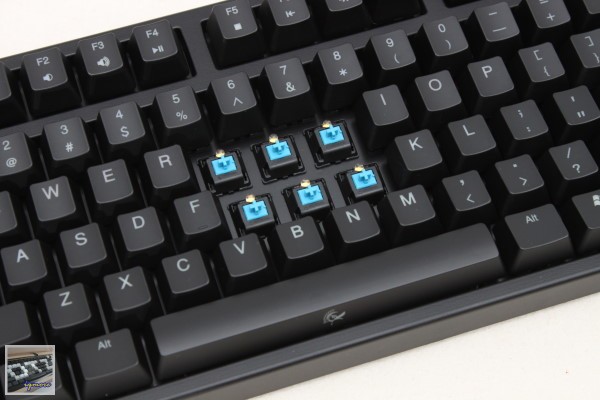

本次測試的Ducky DK9008 Shine 2採用Cherry MX軸的青軸,每個機械軸上都有1個LED燈。

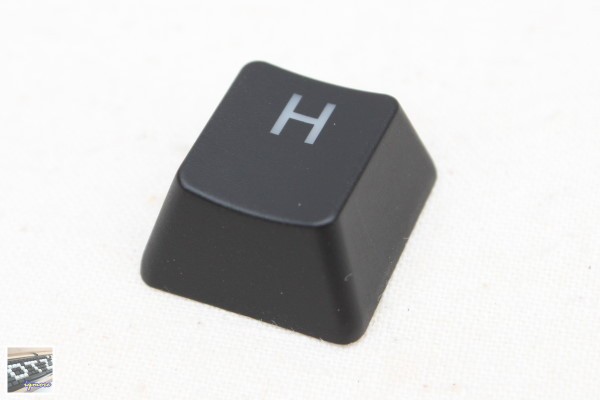

Ducky DK9008 Shine 2 鍵帽為透光設計,因此是先上黑漆之後再進行雷射處理,最後再加上UV塗層降低磨損率。

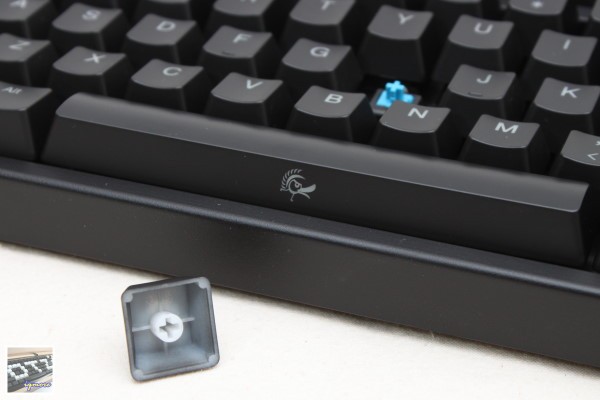

可看出Ducky DK9008 Shine 2鍵帽內部即為白色設計,就是為了透光處理。

Ducky DK9008 Shine 2的機械軸為了讓上方的字體背光呈現更完美,因此機械軸都是將LED燈朝上,目前許多機械式鍵盤也都是採用這種方式來處理。

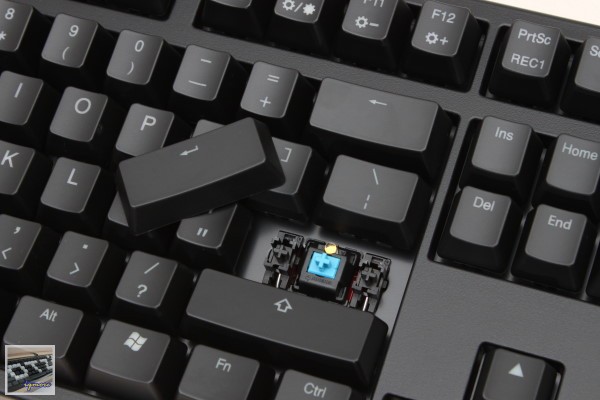

Ducky DK9008 Shine 2 的Enter鍵長鍵為衛星軸處理。

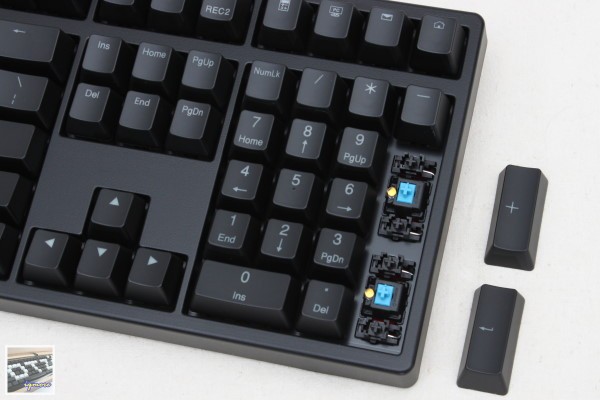

其他長鍵也都是一樣,都是衛星軸處理,也就是俗稱的假軸。

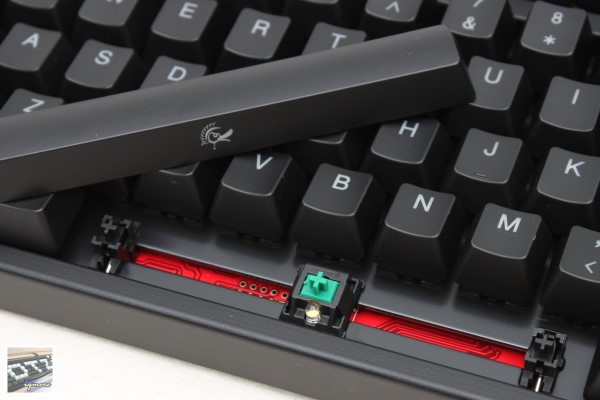

由於空白鍵較長,因此如果與其他鍵採用相同軸的話,可能會容易誤按,因此Cherry原廠的機械式鍵盤,青軸會搭上綠軸,茶軸搭上灰軸,黑軸也是搭上灰軸。同樣地,Ducky也是採用相同作法,因此在Ducky DK9008 Shine 2鍵盤上,青軸所搭配的就是綠軸,與青軸一樣是二段式有聲軸,只是壓力克數較大一點。至於其他部分,黑軸版本的空白鍵會使用灰軸,而紅軸與茶軸版本,則採用相同的機械軸,沒有採用壓力更大一點的Cherry軸。

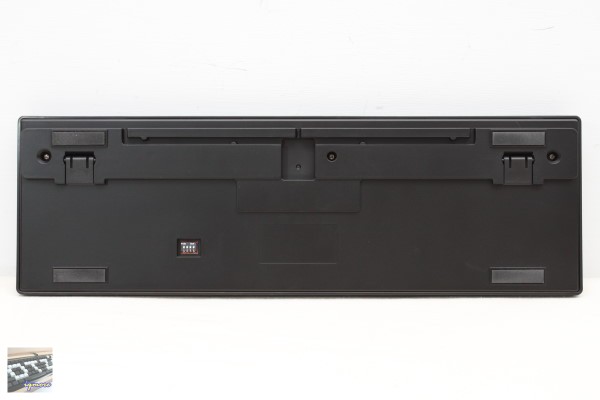

Ducky DK9008 Shine 2 鍵盤底部。

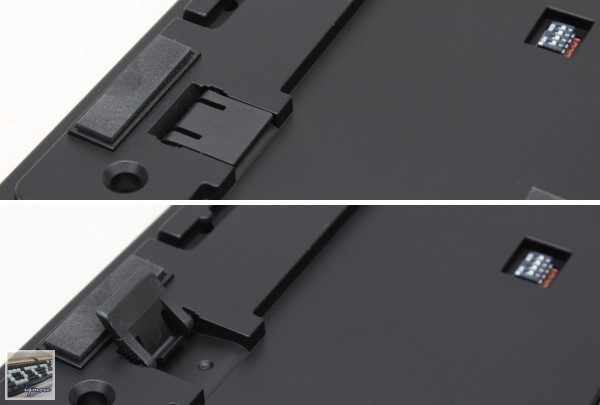

Ducky DK9008 Shine 2 鍵盤支援架立起的圖示。

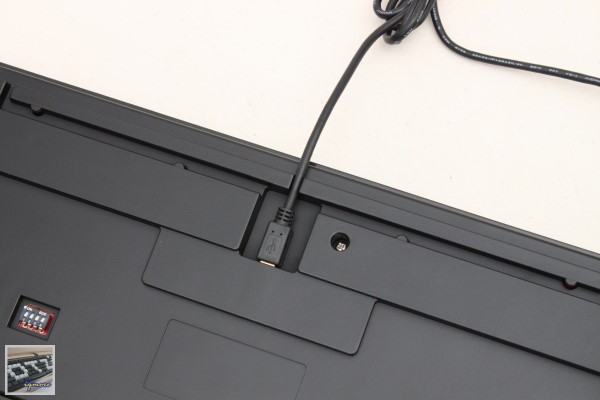

Ducky DK9008 Shine 2線材採用接線分離設計,USB線的出現位置有3個地方,完全由使用者來決定。

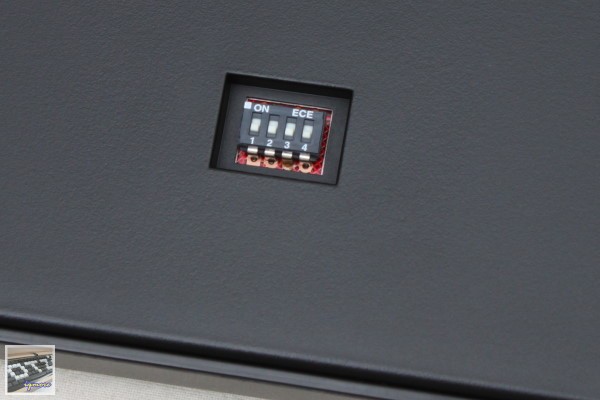

旁邊則有DIP指播開關,有4個切換開關,分別可以調整左Ctrl鍵與CapsLock 交換位置、左Window與左Alt 交換位置、關閉Window鍵功能、USB N-Key Rollover與6-Key Rollover切換。沒有將功能設定從按鍵來操作,主要用因是在於當使用者想了解鍵盤設定時,可以直接透過背後的指撥開關位置就能知道了,鍵盤無需在設計其他方式來讓使用者辨識功能。

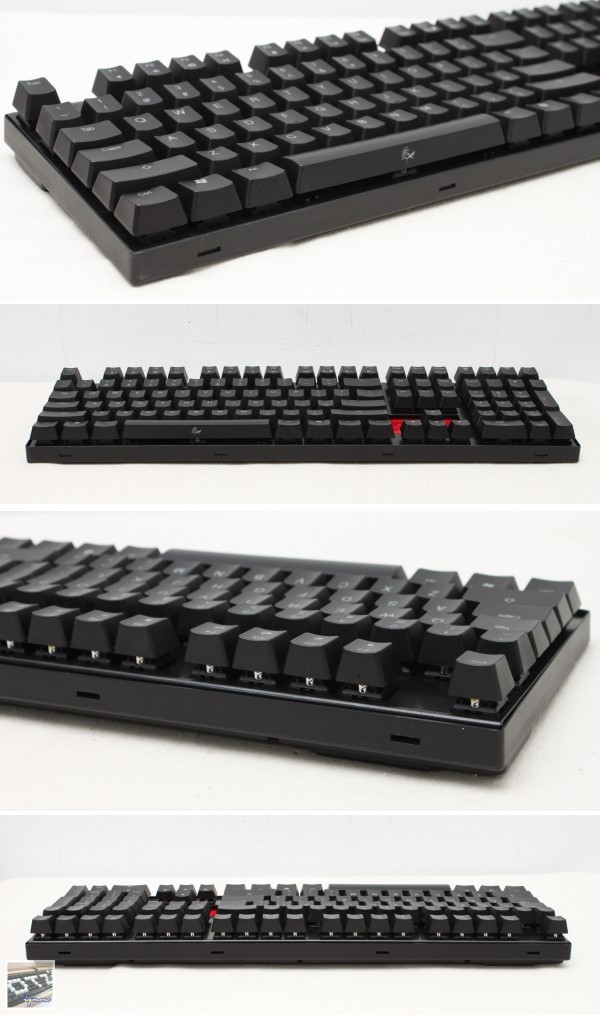

Ducky DK9008 Shine 2 側面平視圖。



四、Ducky DK9008 Shine 2 (DK9008S2) 拆解圖

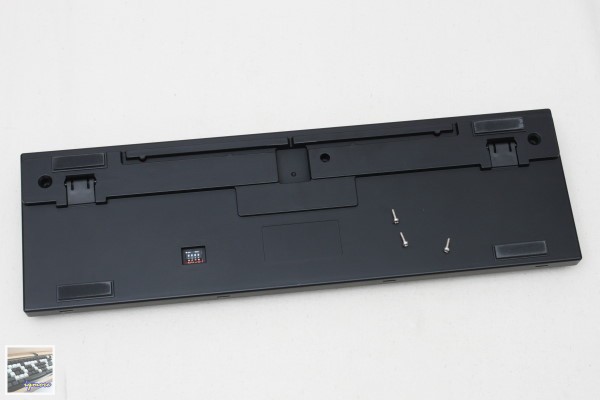

Ducky DK9008 Shine 2 拆解時需先取下背後的3個螺絲,不過在出貨時其中1個孔會貼上保固貼,因此不建議玩家自行拆開鍵盤,否則就是喪失保固了。

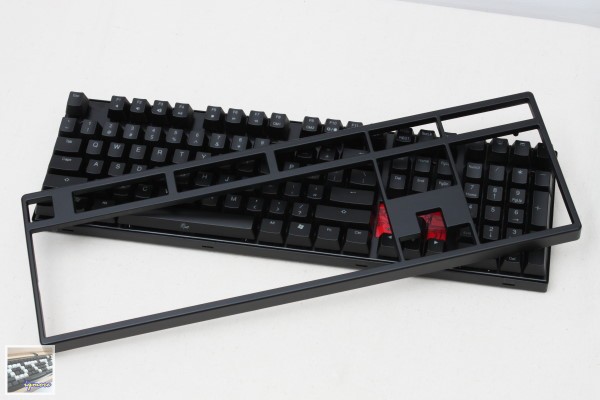

原則上一般鍵盤取下底部螺絲後,就可以拆出鍵盤的上下蓋。

不過Ducky DK9008 Shine 2的上下蓋還有其他卡榫扣住,上方與下方分別皆有4個卡榫,因此配上螺絲後使得整體非常牢固。

取出上下蓋後,內部鐵板與下蓋也有螺絲,因此也需要取下才行。

當完全取下後就能看到內部電路板構造。

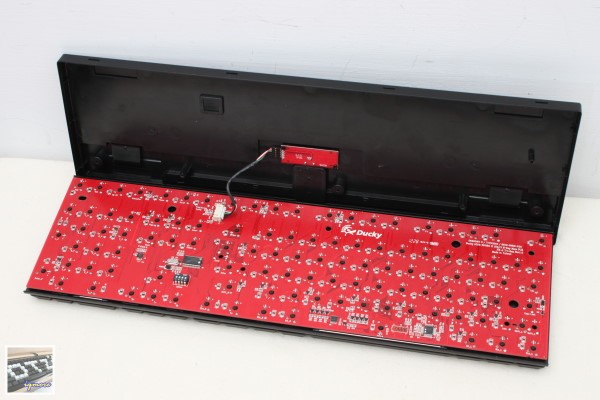

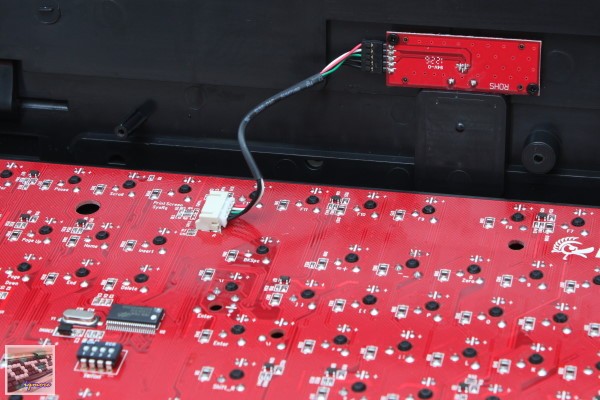

由於Ducky DK9008 Shine 2 採用接線分離設計,因此在下蓋處還有個PCB板,因此拆開時不用太大力,以免拉壞線材。

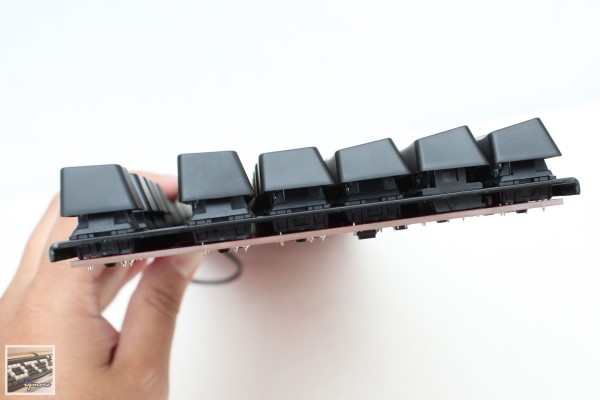

Ducky DK9008 Shine 2 中間有採用鐵板設計,因此Cherry機械軸與PCB板中間多了鐵板,在手感與整體重量感上都有所不同。

Ducky DK9008 Shine 2 的PCB電路板採用雙層板設計,在手感方面我覺得並沒有太大差異。不過採用雙層板的目的,是在於提高鍵盤的耐用度。

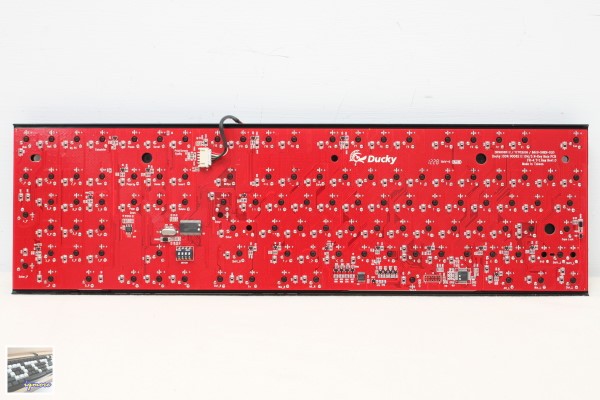

Ducky DK9008 Shine 2 的PCB電路板為紅色設計。

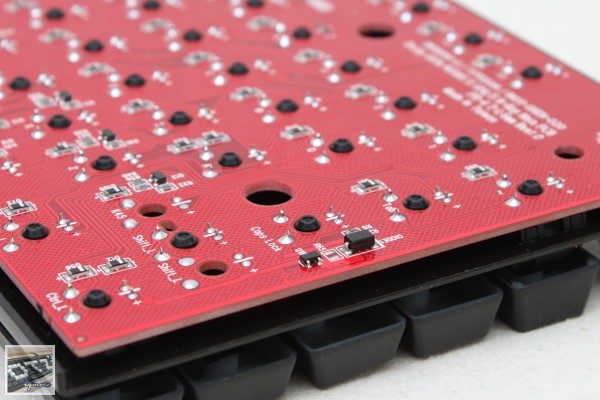

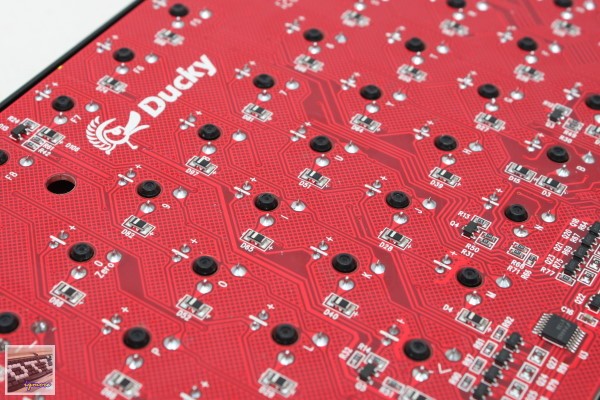

從背後可以看到每個焊接的機械軸旁,都有註明為哪一個按鍵訊號,並且都搭配1個二極體來使用,防止電流倒灌避免按鍵衝突。

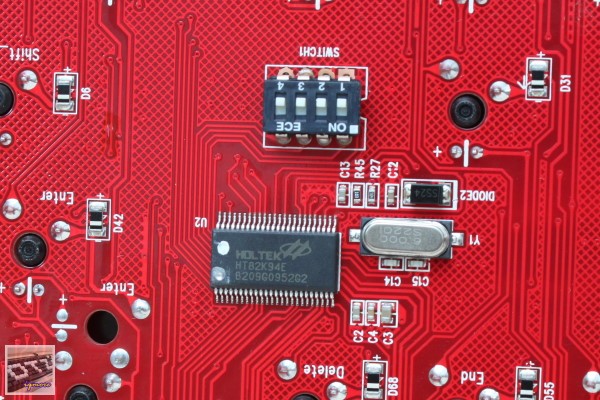

Ducky DK9008 Shine 2 的鍵盤控制器採用HOLTEK HT82K94E,為8-bit keyboard Controller。
