極輕量化53克重!Cooler Master MM710 洞洞鼠 拆解 評測

當實際使用 MM710來進行快速的左右甩動,老貓在1,200DPI與1,600DPI進行測試,會發現訊號是隨時曲線偵測,沒有飄移的現象。至於回報頻率方面預設為1000Hz,也就是1秒鐘滑鼠會回報1000次訊號給電腦端,換句話說則是每1ms回報一次滑鼠資訊給電腦。實際測試1000Hz的數據約落在922Hz,這部分會隨著各台電腦的硬體規格不同有所差異。如果數據彈跳太大可以考慮降為500Hz,不過老貓本例的測試屬於穩定,因此維持在1,000Hz的設定即可。

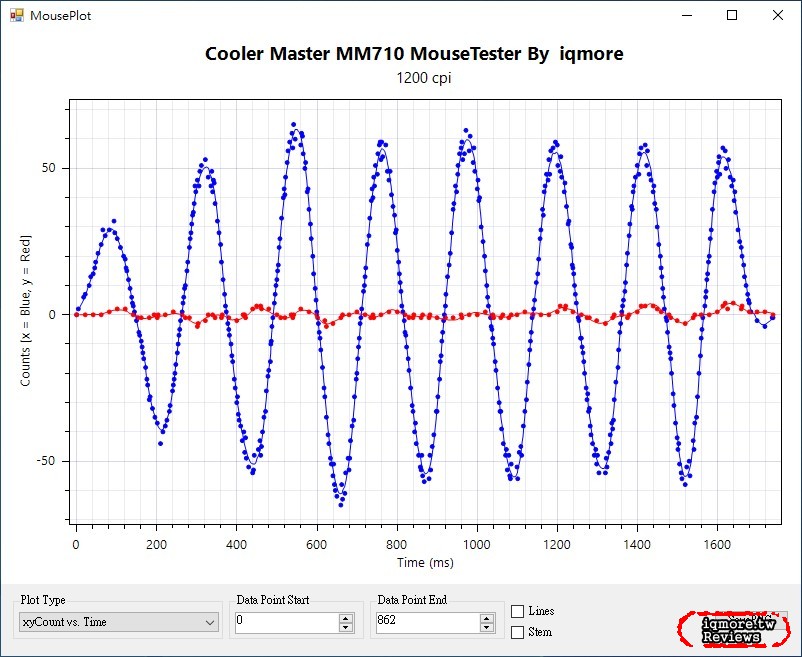

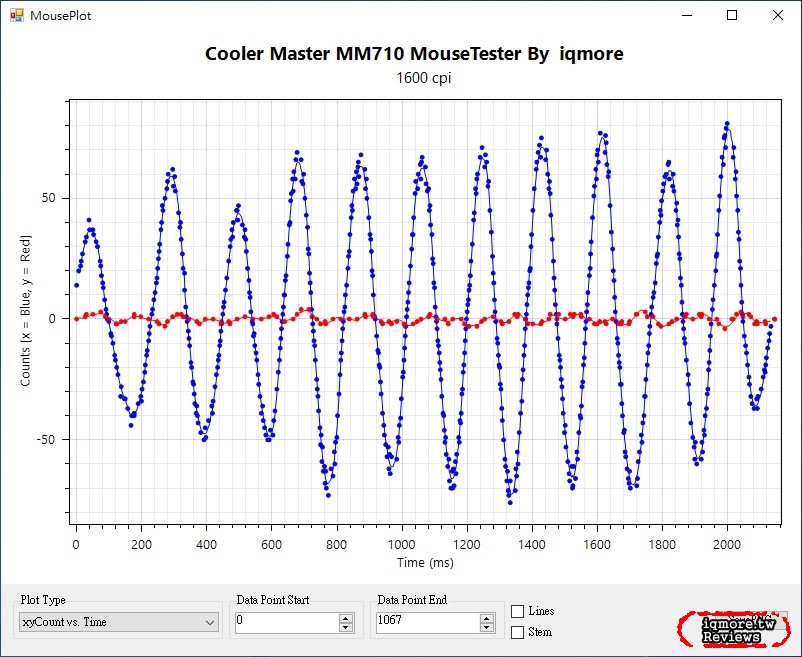

▼ Cooler Master MM710 在1600DPI與1200DPI的測試環境來說,感應器的精準度很高,不用擔心飄移問題。

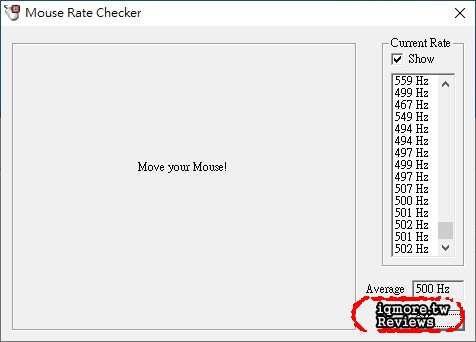

Cooler Master MM710 使用1000Hz與500Hz的狀況,可以發現1000Hz已經很穩定,在此其實可以不用切至500Hz來使用。

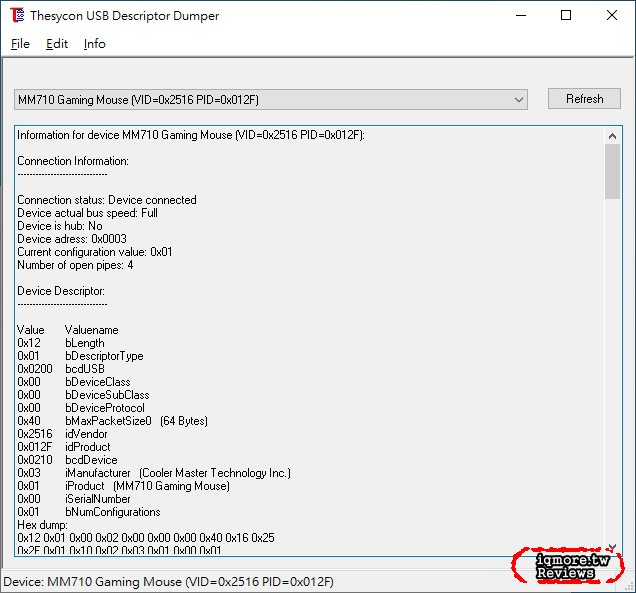

▼ Cooler Master MM710 的USB相關資訊。

拆解Cooler Master MasterMouse MM710

老貓特別提醒各位玩家,如非必要請勿自行拆解滑鼠。有可能會導致滑鼠損壞,也喪失保固權利。如果想看內部的構造,可以參考老貓的拆解文即可。要拆解Cooler Master MM710只要先卸下下方的2個鼠貼,就會看到2顆螺絲。由於上方是經由卡扣來固定,因此當拆下這2個螺絲之後,就可以拆開整支Cooler Master MasterMouse MM710滑鼠。

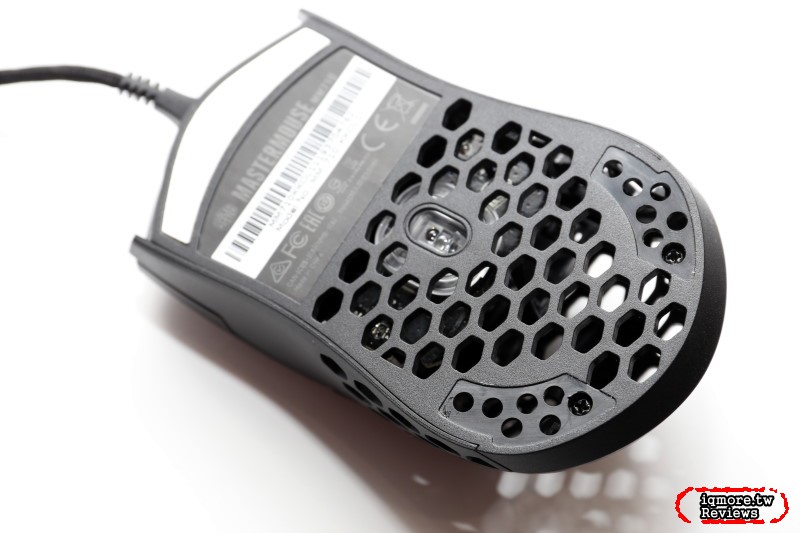

▼ 只要拆下Cooler Master MM710的2個鼠貼,再卸下2個螺絲後就能拆開整支滑鼠。

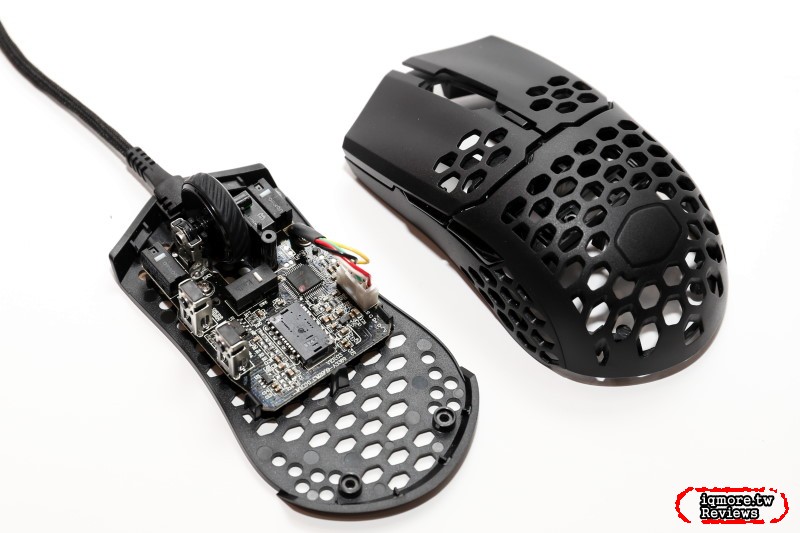

▼ 由於上半部是使用卡榫設計,在拆開Cooler Master MM710時請要特別小心。但如非必要,不建議自行拆開,避免喪失保固。

拆開後會發現內部的PCB非常小塊,全部都集中在上半部,下方沒有電子零件的地方完全就沒有PCB板。在微動開關方面,左右鍵為歐姆龍中國製2000萬次微動,型號為Omron D2FC-F-7N(20M)。至於中間與DPI鍵為華諾與凱華的微動開關。至於側鍵開關採用直立式的圓型微動,按下來行程足夠,手感表現也可以接受。用料方面,可以看到感應器採用PixArt PMW3389DM-T3QU 光學感應器,也可以說是目前最強的光學感應器。MCU採用 Holtek HT32F52352 微處理器(Datasheet),屬於32Bit Arm Cortex M0微處理器。

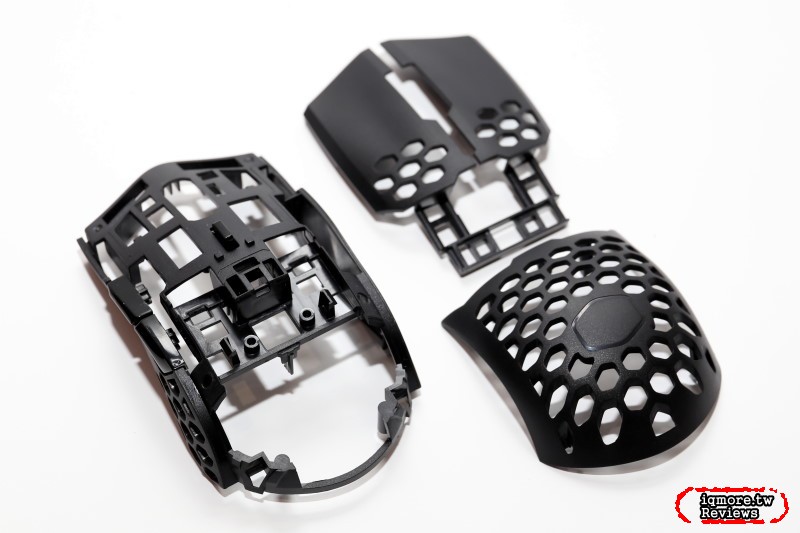

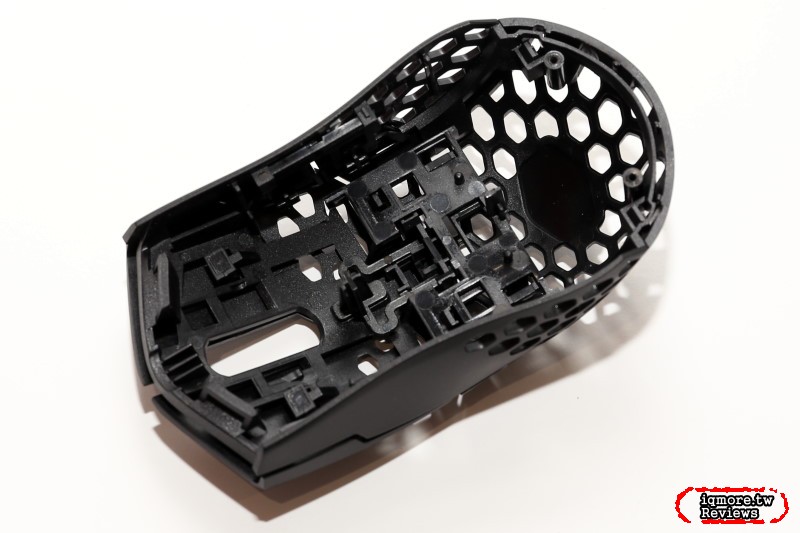

▼ Cooler Master MM710的上蓋可以再拆開,可以看到左右鍵的下方其實是有連接起來。

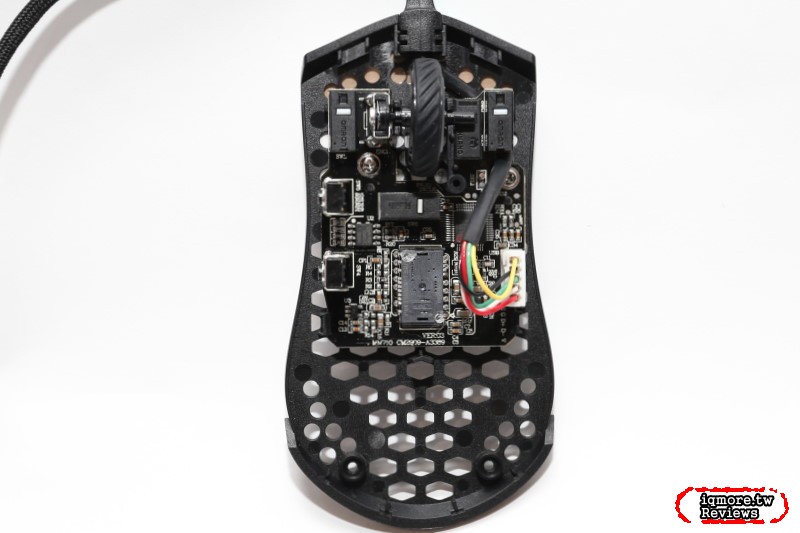

▼ Cooler Master MM710 的PCB電路板設計。

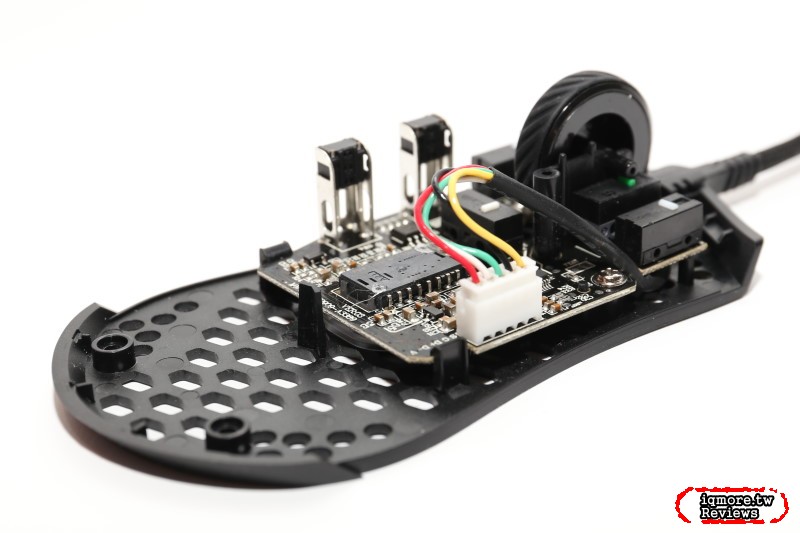

▼ 從這個角度看,很明顯可以看到PCB只有到感應器的地方,非常小一片來省下更多重量。

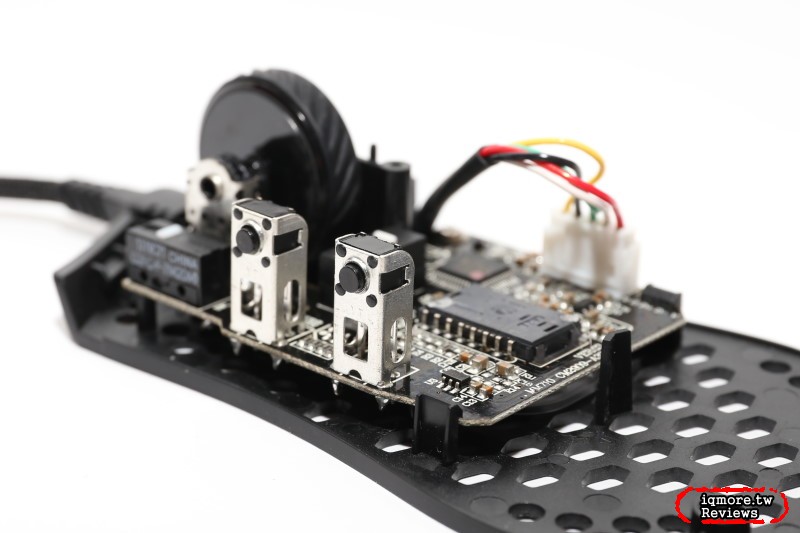

▼ Cooler Master MM710 左側微動採用直立式的微動開關。

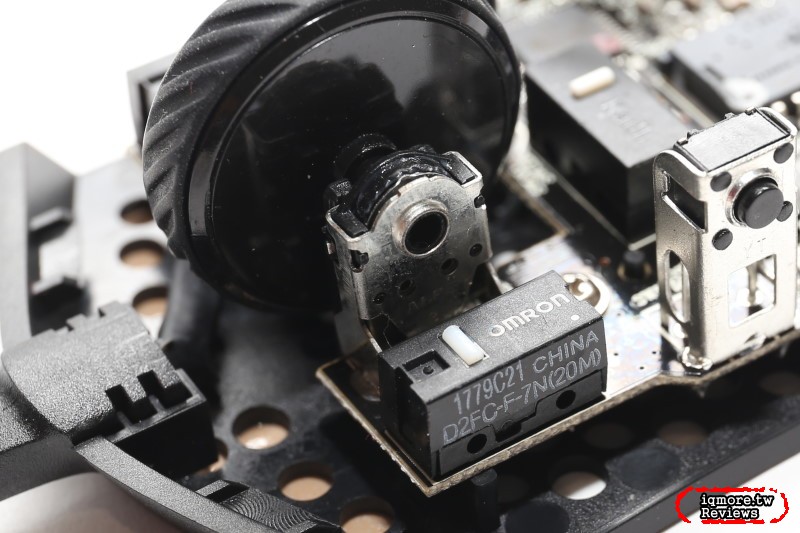

▼ Cooler Master MM710 的左鍵與右鍵微動開關為Omron D2FC-F-7N(20M),為歐姆龍2000萬次微動開關。

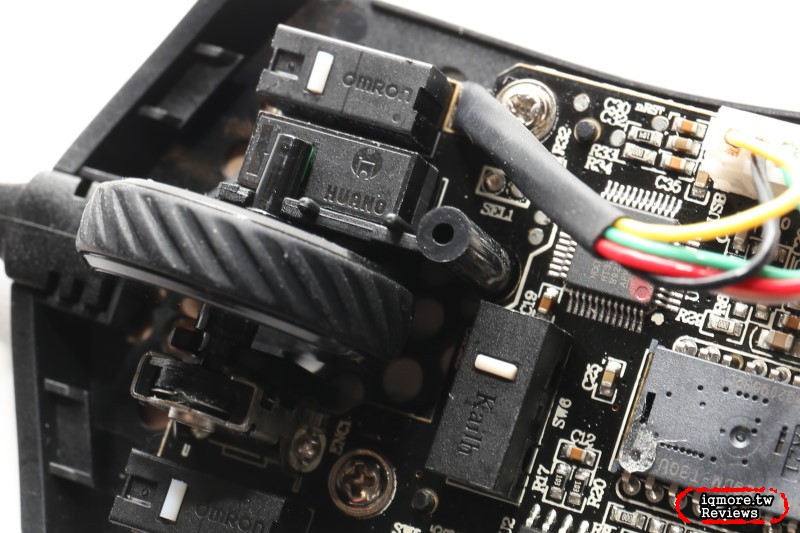

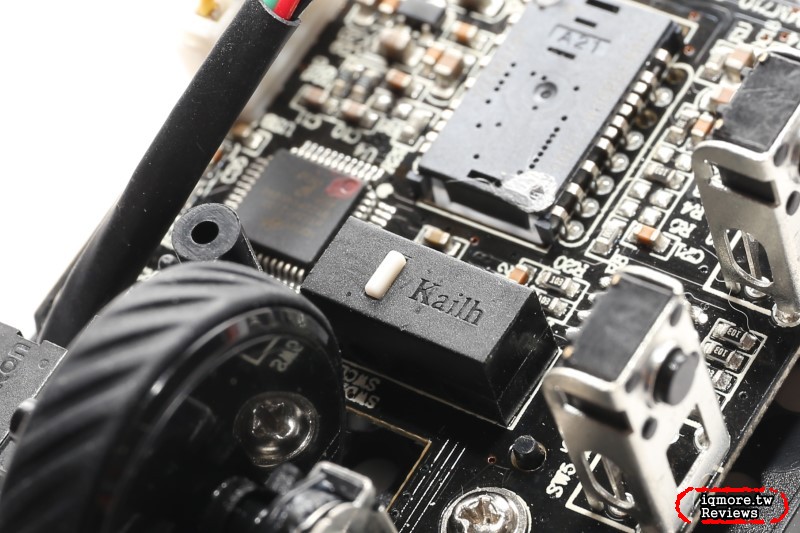

▼ 除了左右鍵外,其他微動開關就有凱華以及華諾微動

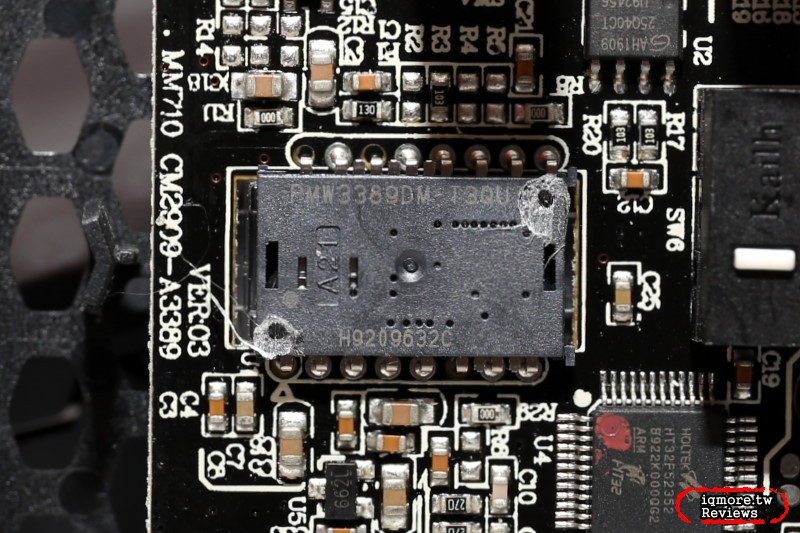

▼ Cooler Master MM710的感應器採用PixArt PMW3389DM-T3QU 光學感應器。

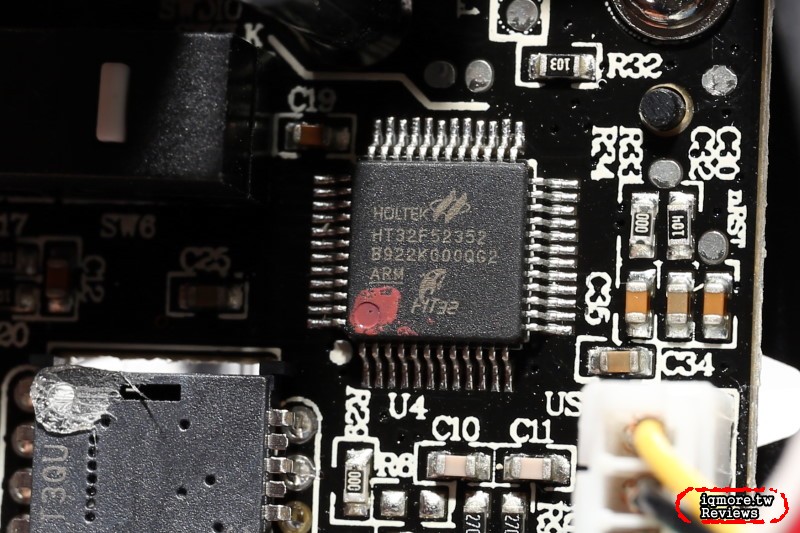

▼ Cooler Master MM710的微處理器採用Holtek HT32F52352

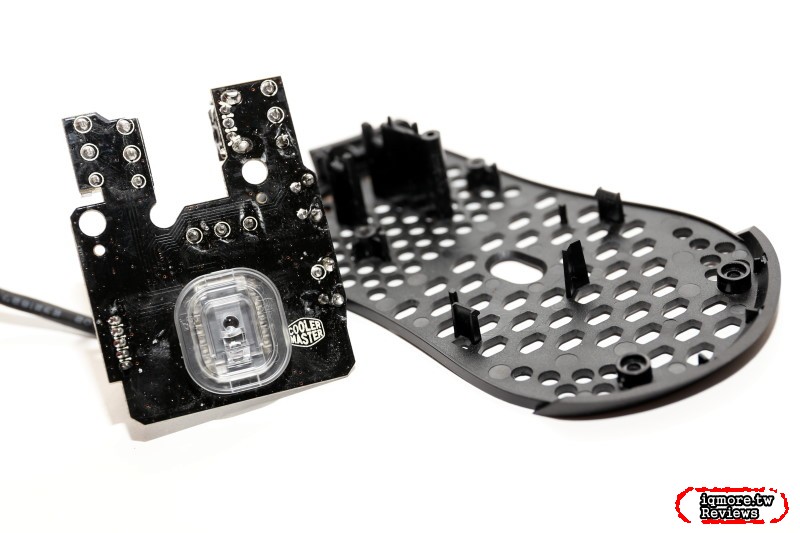

▼ 將PCB與下蓋分開的狀況,其中感應器的透鏡,已經都固定於感應器上,因此不建議用手拔開。

Cooler Master MasterMouse MM710 MasterPlus軟體操作容易

Cooler Master MM710 的滑鼠設定方面,有提供 MasterPlus 軟體來進行操作。軟體內提供繁體中文(正體中文)介面,在操作上其實不會太過於複雜。MasterPlus設定上可以針對按鍵、效能、Marro、Profile進行調整。在「BUTTON」方面來說,要先了解什麼是「Mouse Combo」功能。在此功能開啟時,會將DPI鍵視為FN鍵,此時可以針對左鍵、中鍵、右鍵以及2個側鍵共5個按鍵進行設定。因此當壓著DPI鍵不放後,再按下這5個鍵可以送出其他動作訊號。「Mouse Combo」預設是開啟的,整支滑鼠除了DPI鍵外,其他按鍵如右鍵、2個側鍵、中鍵以及2個滾輪捲動方向共6個鍵可以進行設定。如果關閉「Mouse Combo」的話,則可以多一個DPI鍵來設定動作功能。

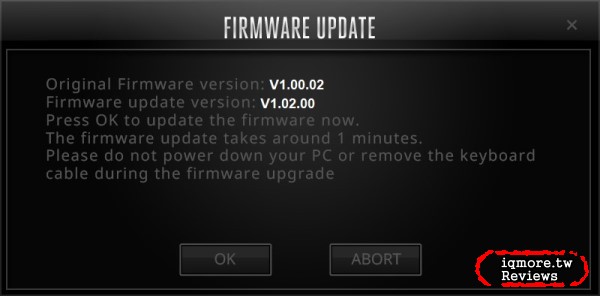

▼ 第一次使用 MasterPlus 軟體時,會先檢查是否要針對滑鼠進行韌體更新,基本上這邊直接按確認來更新即可。

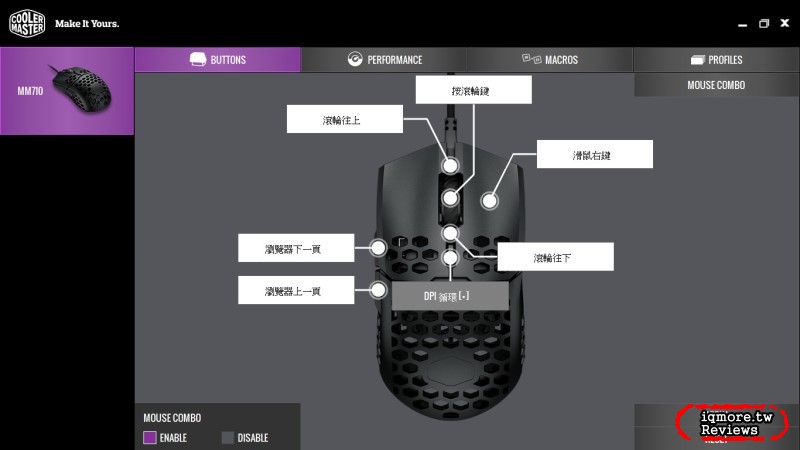

▼ Cooler Master MM710 在設定按鍵時,預設是開啟Mouse Combo功能,因此DPI鍵會被固定於調整DPI功能。

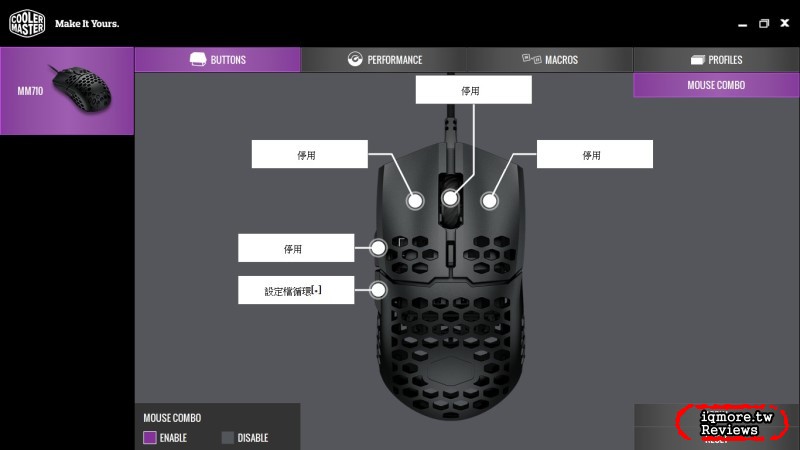

▼ 在Mouse Combo設定頁面中,可以看到開放5個按鍵可以進行設定。

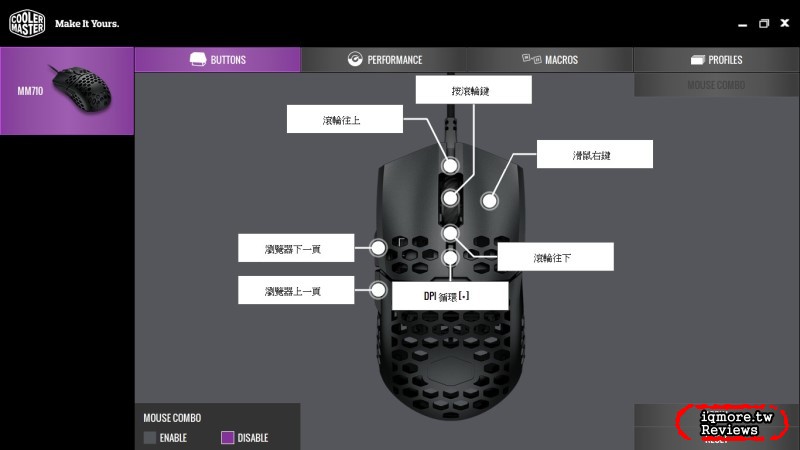

▼ 當關閉Mouse Combo後,DPI鍵也就都能自行設定,如圖案DPI鍵已經變成白底可以切換成其他功能。

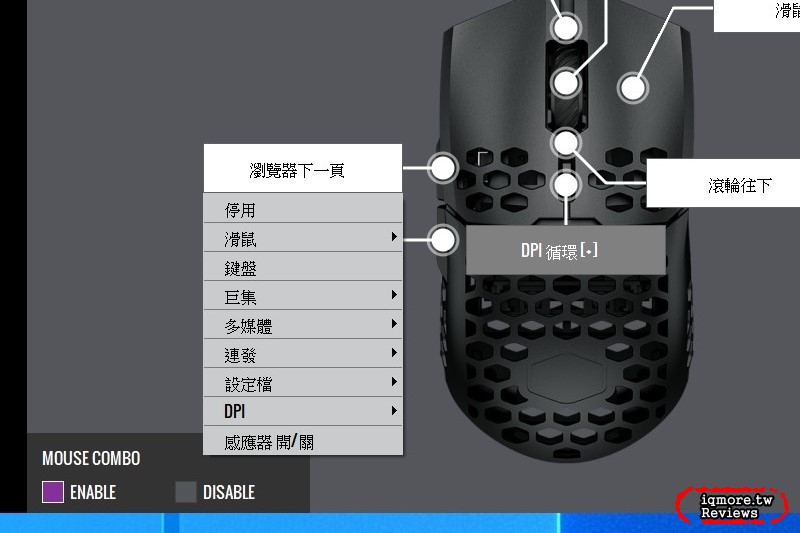

▼ 當按下想設定的按鍵後,會跳出一整排可以設定的選項。

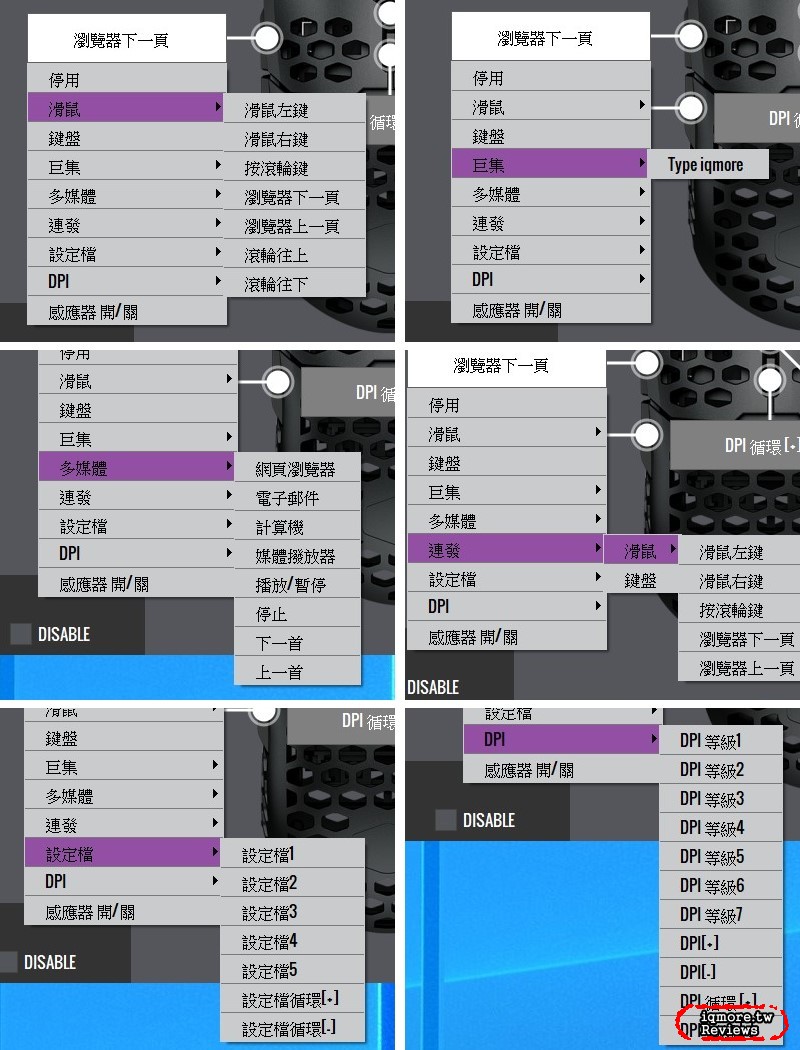

▼ 老貓此張就分享Cooler Master MM710 可以設定的選項內容。

PERFORMANCE」主要用來設定Cooler Master MasterMouse MM710 滑鼠的效能,包含DPI值、USB回報頻率、角度修正、工作高度,以及鼠墊表面設定。在DPI方面提供7段設定,預設為400DPI、800DPI、1,200DPI、1,600DPI、3,200DPI、6,400DPI、16,000DPI,在軟體可以調整數值,但無法調整段數。鼠墊表面設定方面,可以用手動方式讓滑鼠在鼠墊上滑Z字形的方式進行最佳化調校。至於Macro與Profile,則可以依使用者的習慣自行設定。

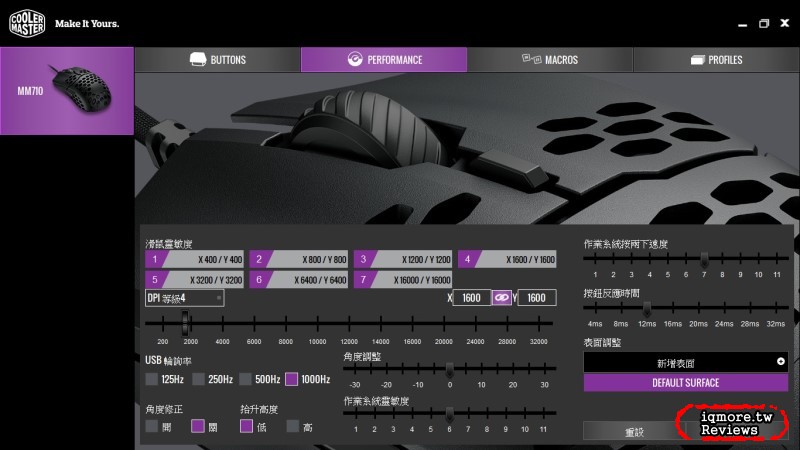

▼ Cooler Master MM710 的效能設定頁面,可以設定包含DPI值、USB回報頻率、角度修正、工作高度,以及鼠墊表面設定等功能。

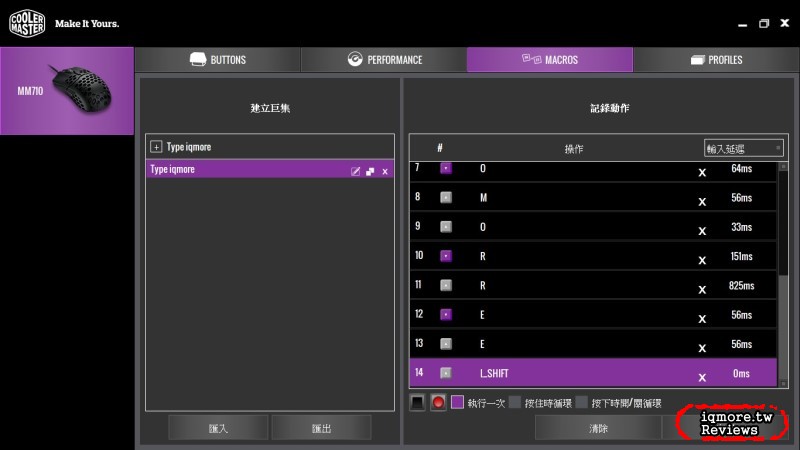

▼ Cooler Master MM710 設定Marco巨集。

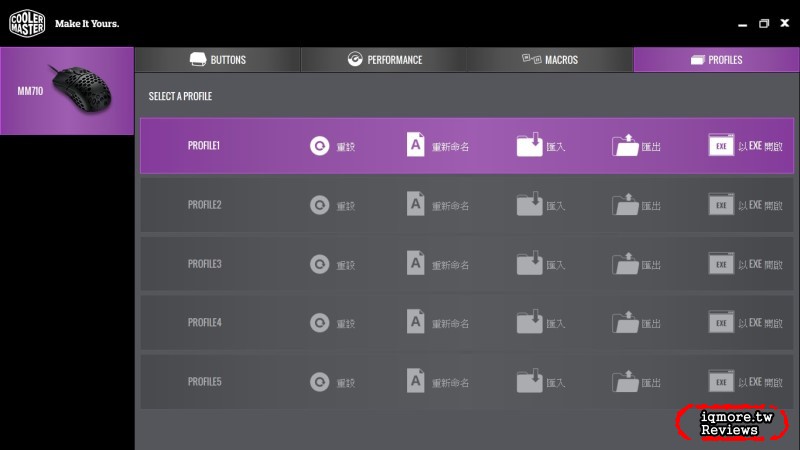

▼ Cooler Master MM710 設定Profile,最多擁有5組Profile。

近期刮起輕量化滑鼠為主打的廠商,多數都是採用洞洞鼠外觀,Cooler Master在今年6月Computex就曝光消息:【Computex 2019】Cooler Master 展出歐姆龍矮軸鍵盤SK851,以及輕量化洞洞鼠MM710,只是當時還是屬於樣品,而現在終於正式在台灣上市。在重量方面Cooler Master MM710 只有53克,在輕量化滑鼠裡屬於前幾名輕的滑鼠。

實際操作上來說,對於喜歡輕的玩家來說會非常喜愛,可以用很迅速且省力的方式移動滑鼠。如果以前習慣用重鼠的使用者,在一開始使用Cooler Master MM710可能還會甩過頭。台灣的售價為新台幣1,390元,如果先撇開輕量化的洞洞鼠不談,光看採用PixArt PMW 3389光學感應器,左右鍵又搭配歐姆龍壽命2,000萬次微動來看,價格真的非常殺。對於想要嘗試輕量化滑鼠的玩家來說,Cooler Master MM710 可以輕鬆入手。

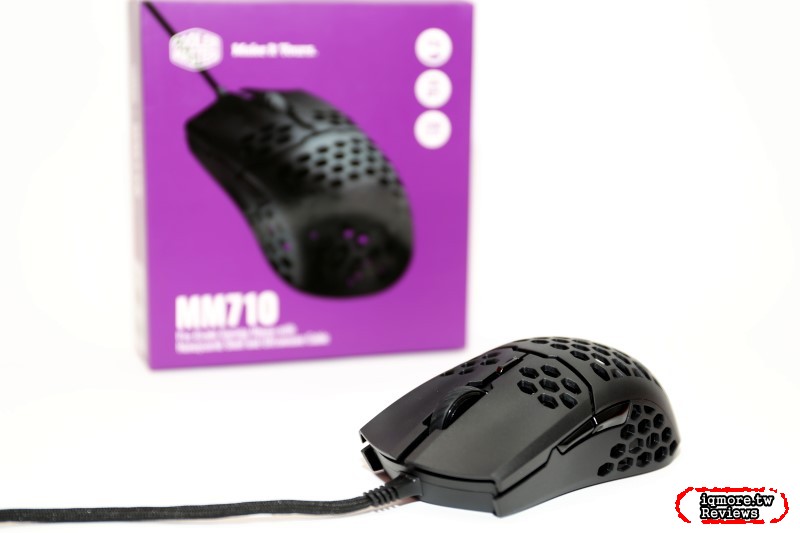

▼ Cooler Master MM710已於今天2019年10月7日在台灣正式開賣,售價只要新台幣1,390元。

Cooler Master MM710 規格表

  • 廠商名稱:Cooler Master
  • 廠商網址:https://apac.coolermaster.com/tw/
  • 產品名稱:MasterMouse MM710
  • 產品網址:https://www.coolermaster.com/catalog/peripheral/mice/mm710/
  • 產品型號:MM-710-KKOL1 (Black matte)、MM-710-KKOL2 (Black glossy)、MM-710-WWOL1 (White matte)、MM-710-WWOL2 (White glossy)
  • 握法:抓握、趴握、指握式
  • 材質:ABS 塑膠
  • 顏色:黑、白
  • 表面處理:消光、鏡面
  • LED:N/A
  • 感應器:PixArt PMW 3389
  • CPI / DPI:7 段 (400-800-1200(預設)-1600-3200-6400-16000)
  • 追蹤速度:400ips
  • 工作高度:< ~2mm
  • 回報速率:1000 MHz
  • 角度修正:N/A
  • 滑鼠加速度:50g
  • 處理器:32 bit ARM Cortex M0+
  • 內建記憶體:512KB
  • 左右鍵微動壽命:OMRON, 2000 萬次點擊
  • 按鍵數量:6
  • 線材長度:固定式 Ultraweave 編織網線材, 1.8m
  • 軟體:支援 MasterPlus+
  • 尺寸 (長 x 寬 x 高) (mm):116.6 x 62.6 x 38.3 mm
  • 重量 (不含 USB 線材):<53g / <0.117磅
  • 產品保固:2 年
