Compro(康博) 啟視錄 Vista M5F 類比電視卡評測

這次要介紹是康博科技的類比電視卡 Vista M5F
官網:http://www.comprousa.com/tw/product/m5f/m5f.html

以下是我整理的規格表

啟視錄 Vista M5F
整理 by
建議售價 1780元
在老貓的blog買更便宜~請進
硬體
連接介面 PCI
Tuner與晶片 NXP TDA18271
NXP SAA7131E
NXP TEA5767
類比雙語
Y/C
接收訊號 類比 (NTSC,PAL,SECAM)
視訊轉換器(類比) 9位元視訊CMOS 類比/數位轉換器 (ADCs)
FM
輸入端子 類比電視訊號輸入 (I type)
類比FM廣播訊號輸入
IR紅外線訊號輸入
9-pin端子
(S、AV端子影像輸入、立體聲輸入)
自動開關機功能電源連接端子
AUX-Out音源輸出
遙控器 有(MCE 遙控器)
音源連接 PCI音源與內接AUX-Out音源
軟體
錄影格式 類比:軟壓MPEG-1,2,4(mpeg4要自己裝code)
自動開關機預約錄影 S3(待機),S4(休眠),S5(關機)
時光平移
可同時開啟視窗 1(類比電視)+1(錄好檔案)
多重頻道預覽 12 or 16
錄影中暫停 可以
自訂每一頻道設定 亮度、彩度、飽和度、對比度 等等
特色 以下為使用DTV4確定有的功能特色
獨家傳利自動開機預錄
可以直接燒錄到VCD,DVD
可以使用遙控來開機與關機
錄影可以自動分檔
將電視畫面設在桌布上觀看
現在是DTV4
多了以下這些
支援Windows Media Center電視觀賞錄製功能
整合Windows Media Center預約錄影排程功能
獨家Vista Gadget工具及MCE Add-In功能
附贈軟體
Compro DTV4 康博自製觀賞電視與錄製電視軟體
ComproFM 2 康博自製撥放FM軟體
Ulead(友立) DVD MovieFactory 5 SE 剪輯影像與燒錄光碟片軟體

規格解說可以先參考iqmore專題的電視相關
電視相關(01)-前言
電視相關(02)-類比電視

電視相關(03)-數位電視

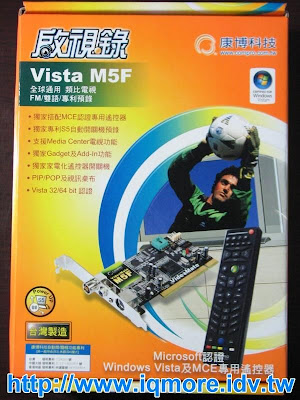

Vista M5F盒上有寫支援Power Up 自動開機預錄

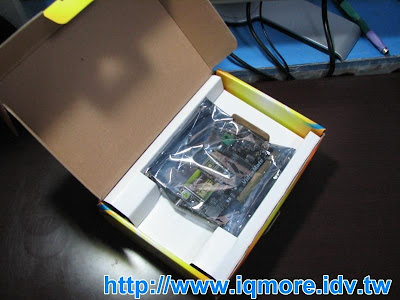

打開M5F的彩盒

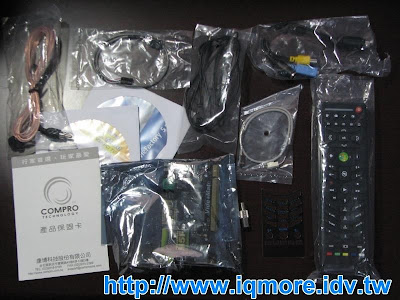

附件有Vista M5F,MCE搖控器一隻(附電池,中文標籤),紅外線接收器,FM天線,
I-type轉F-Type連接頭,自動開關機電源轉接線,
3合1視訊/音訊輸入連接線(S端子、AV端子、立體聲訊號輸入),
光碟片2(driver+友立軟體),保固卡1,說明書*1

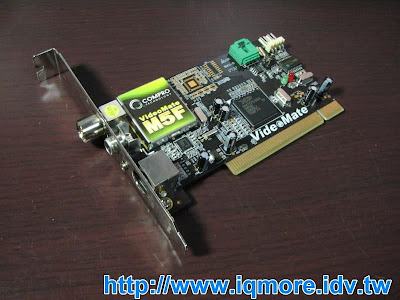

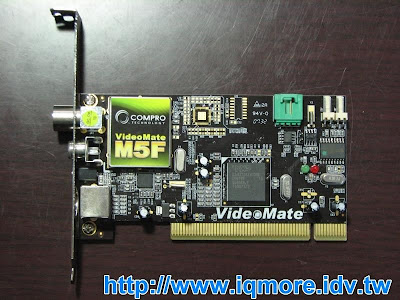

Vista M5F正面

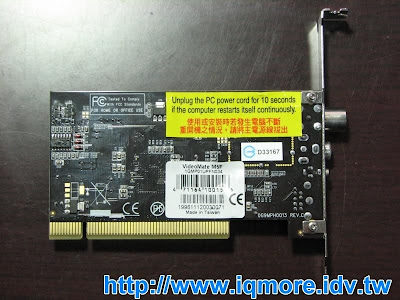

Vista M5F背面

拉遠一點看

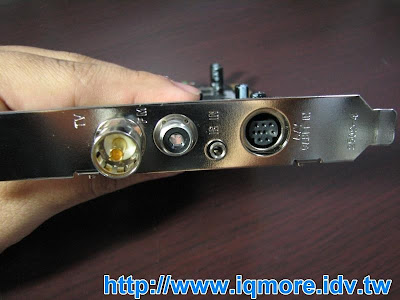

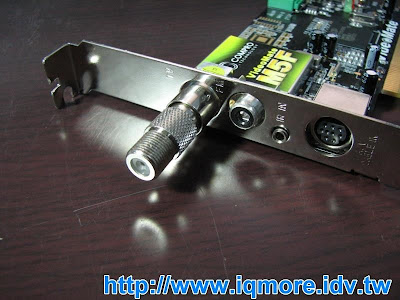

Vista M5F連接部分從左而右的接收頭分別為
TV,FM,紅外線,影音輸入(S端子、AV端子、立體聲訊號輸入)

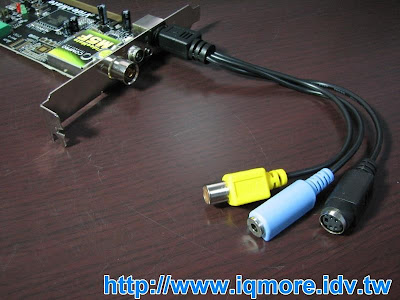

接上3合1視訊/音訊輸入連接線(S端子、AV端子、立體聲訊號輸入)

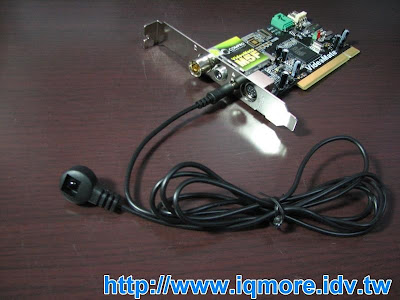

接上紅外線接收器就可以使用遙控器

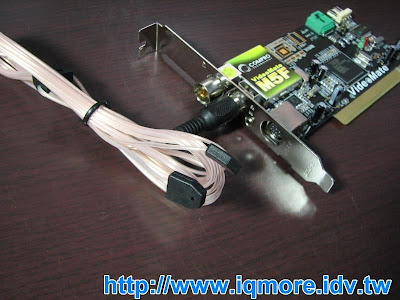

接上FM天線即可收聽FM

接上轉接頭就可以接類比電視cable線

再來M5F上面有需要接線的地方有兩個(看使用者情況是否要接)

一個是利用AUX-Out音源輸出接頭 (4-pin) 接到音效卡上來傳輸聲音
不過也可以直接由軟體設定經由PCI介面傳輸音效就可以了
當然就不必再接線了

另一個就是Vista M5F康博的獨家專利:自動開關機預約錄影
備註:台灣發明專利 I224283(中華民國專利公報檢索系統)

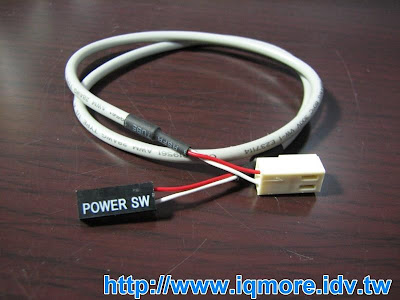

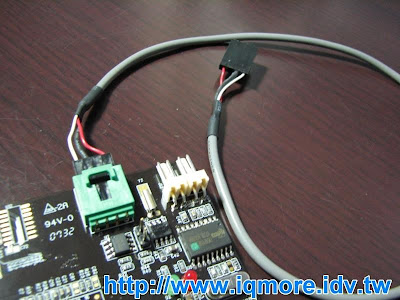

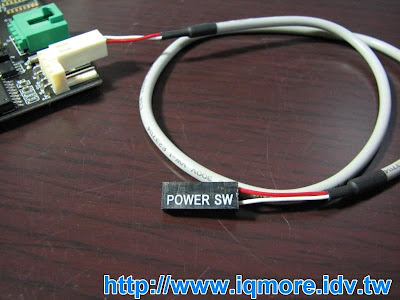

不過想要這功能就要先拿M5F出附的自動開關機電源轉接線

然後看到M5F上面需要接線的部份(剛剛圖有出現)

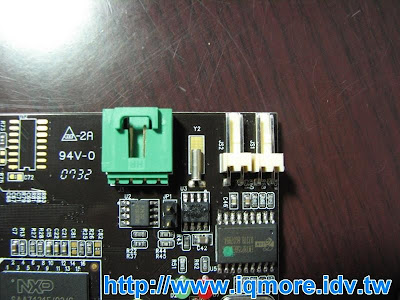

看到JS1與JS2,這沒有連接的順序,正插反插也沒關係

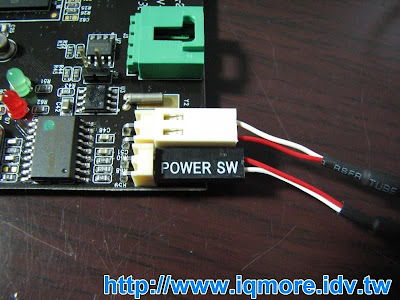

把自動開關機電源轉接線的白色插在M5F上
另一端黑色部分就插在主機板上

而機殼上原本的電源線(Power SW),就把這端插到M5F上

由於現在康博的啟視錄產品直接使用微軟認證的MPEG-2編碼器
可以直接支援Vista Premium/Ultimate下的Windows Media Center
以前只有硬壓卡才可以做到,現在軟壓卡透過軟體就可以做到
當然
在遙控器的部分是MCE遙控器:K100,官網
單買要近千,現在M5F是直接就附在裡面了
不過由於筆者的作業系統的Vista版本沒有MCE
所以就沒有測這部份(這以後會再詳細補上)

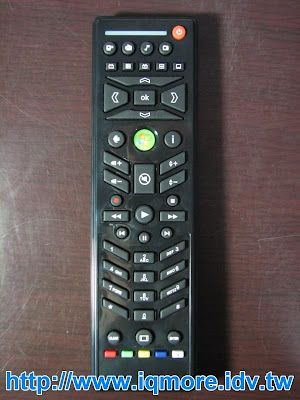

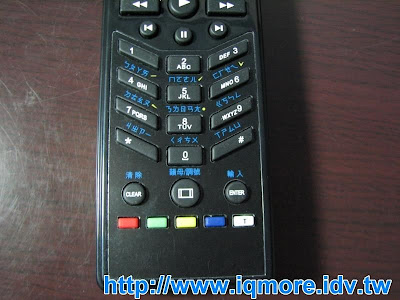

先看一下MCE遙控器全貌

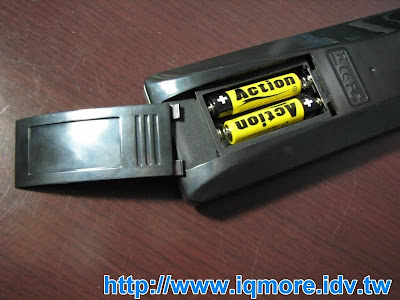

遙控器是使用兩顆3號電池

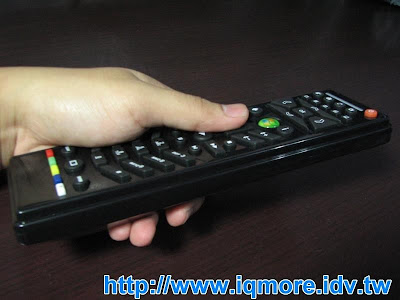

用手拿住遙控器

貼上中文標籤

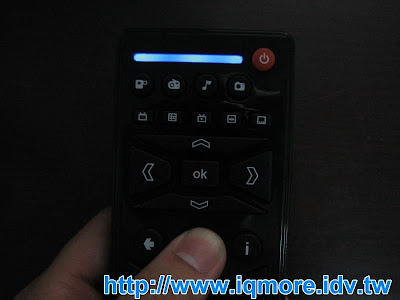

按按鍵時上方的燈光會亮

再來是晶片的部分
Tuner是使用TDA18271(NXP官網pdf,其他網站介紹)
雖然是silicon tuner不過還是有加上小鐵盒防止訊號干擾

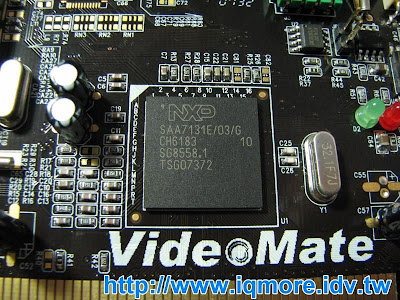

視訊晶片是使用NXP(恩智浦)的SAA7131E (以前的飛利浦,可看官網的介紹)

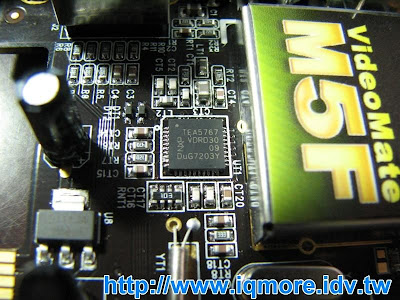

tea5767是負責FM radio 部份相關新聞

< 下一頁 待續>

再來是軟體的部分
FM撥放軟體沒有變與以前一樣
那就直接看設定部分

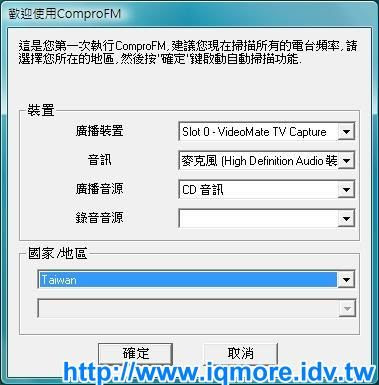

一開始打開的軟體畫面

要先頻道掃瞄

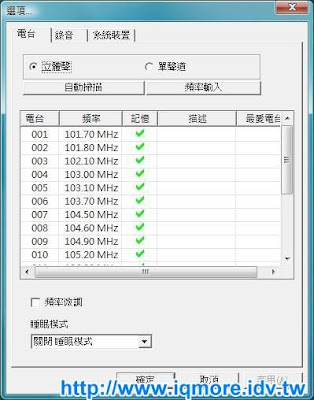

掃瞄完就會出現很多頻道

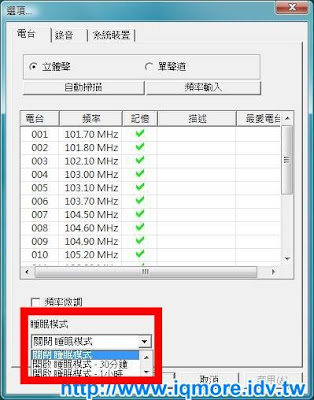

可以調整軟體多久關閉

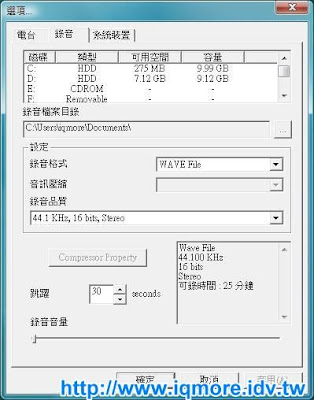

錄音部分

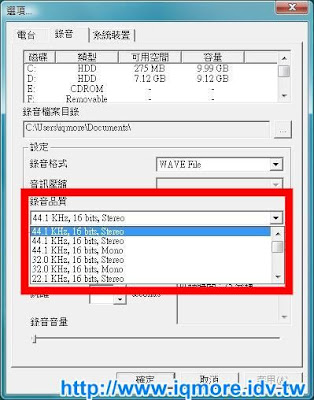

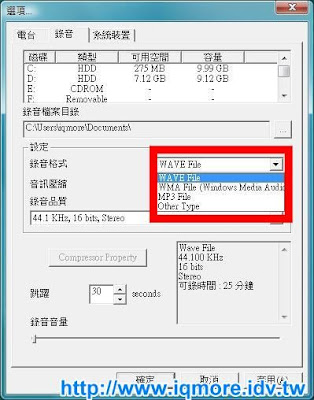

錄音品質可以手動調整

格式自訂部分

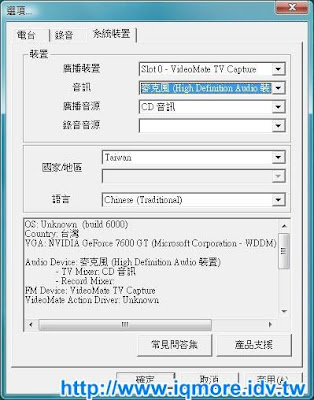

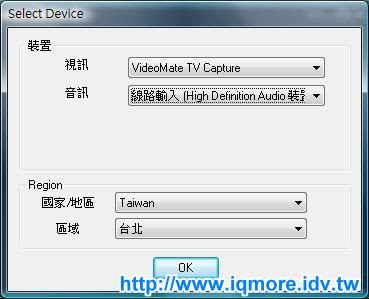

系統裝置部分

FM的部分就當作結束吧 😳
再來就是看電視的DTV4部分嚕!

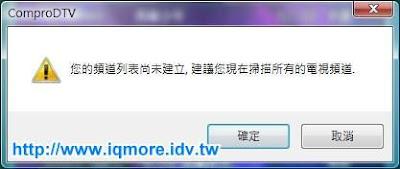

一打開DTV4要先讓系統先抓到M5F

抓到之後就會掃瞄頻道

掃瞄之前先選有線電視
(這裡的無線是指類比無線,非數位無線)

選完之後掃一下就結束了

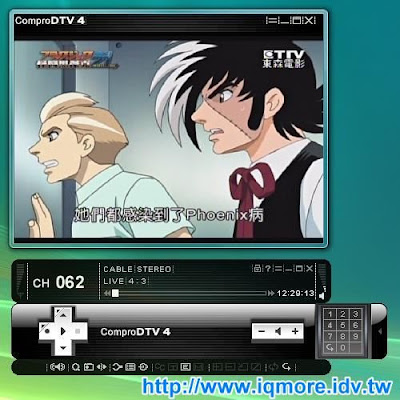

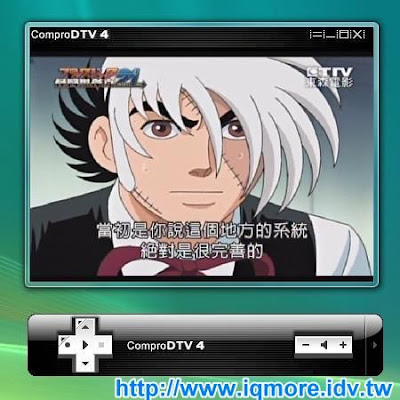

電視就會出現嚕

選擇邊緣可以把工作列給叫出來

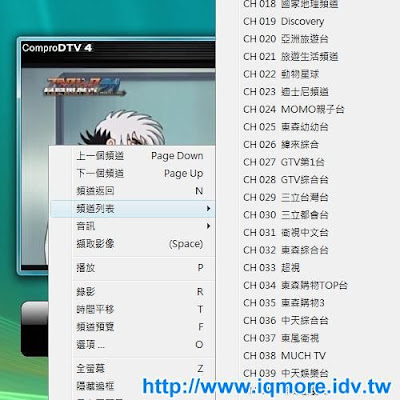

除了控制版上使用右鍵也可以選台

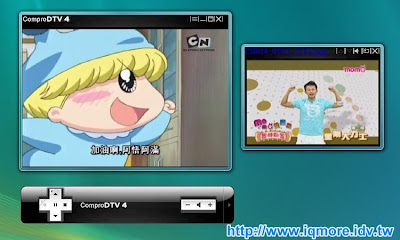

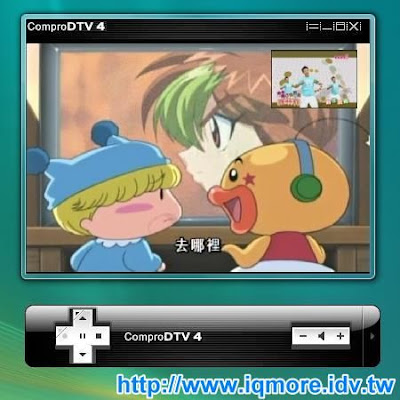

M5F有子母畫面(一個類比電視+錄好的檔案)
分為以下兩種

分兩個視窗顯示

或在同一個視窗內

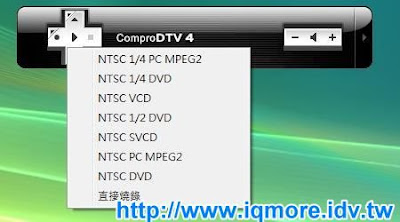

錄製的話直接點軟體上就可以了

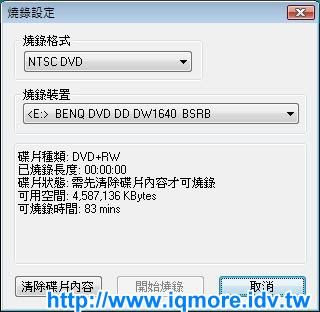

只要有安裝了友立的DVD MovieFactory
就可以直接把電視畫面燒到DVD或CD上

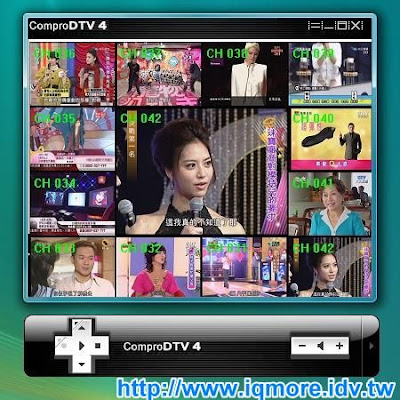

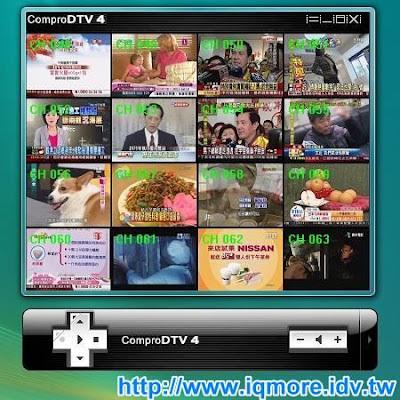

頻道預覽12與16個畫面

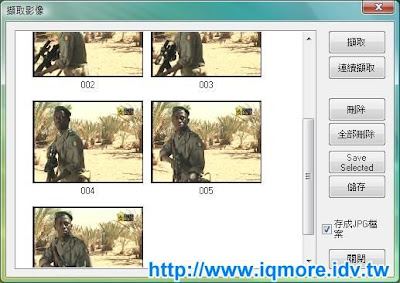

圖片擷取一次可以6張

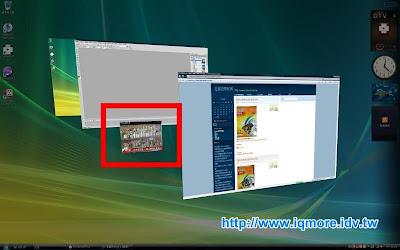

在Vista上面看電視也可以使用Flip 3D功能
好啦…這是我自己無聊亂玩的 😎

< 下一頁 待續>

功能設定部分

頻道部分
可以針對每一個不同的頻道分別設定

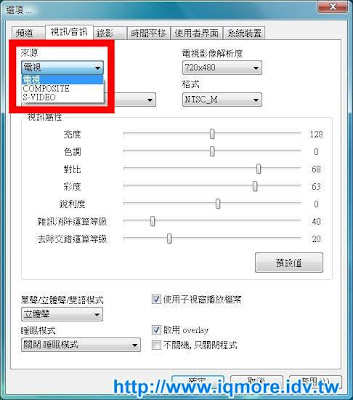

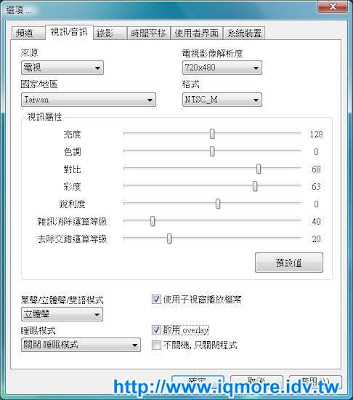

視訊/音訊

來源有電視AV端子與S端子

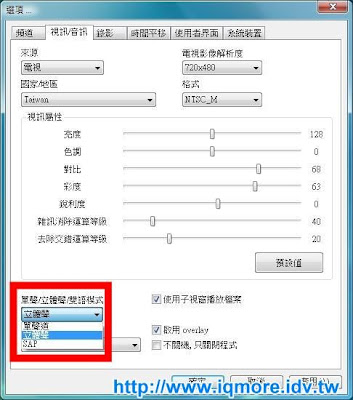

M5F有雙語功能

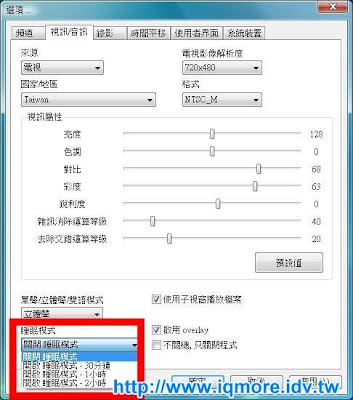

也有睡眠功能設定

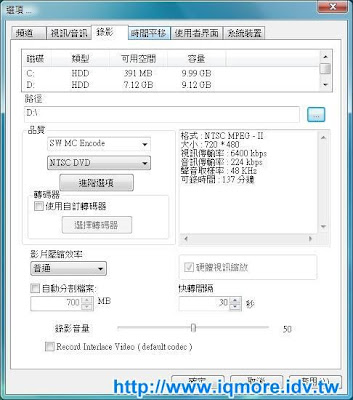

錄影

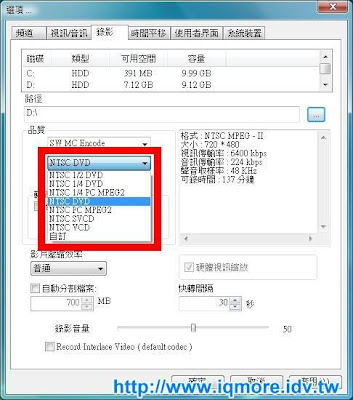

品質有很多種可以選

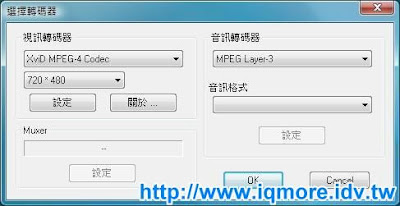

Code也可以自己選擇
可以壓成Mpeg4(編碼器需要自己抓,我是抓K-lite就有了)

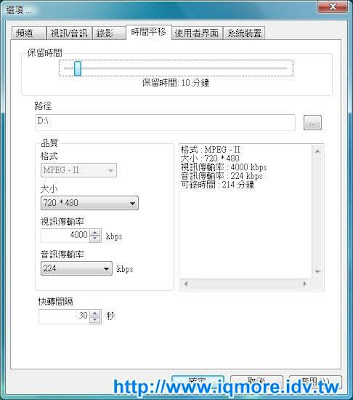

時間平移
這功能就是在平常觀看的時候可以有暫停的功能
不過開了這功能就代表他一直在錄影
就是有錄影~才能辦法暫停或者往前一點
所以不需要這功能的話關閉即可,也比較不耗資源

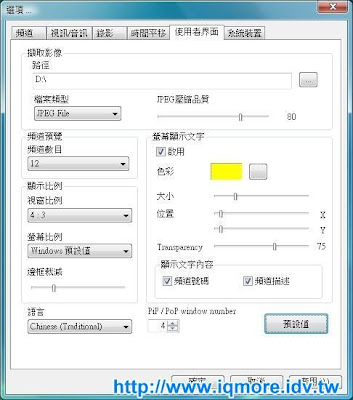

使用者介面
很多可以手動設定

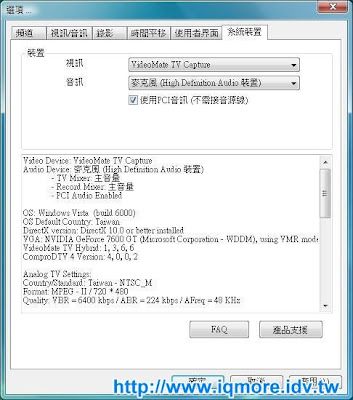

系統裝置
需不需要使用PCI音源就從這邊設定的

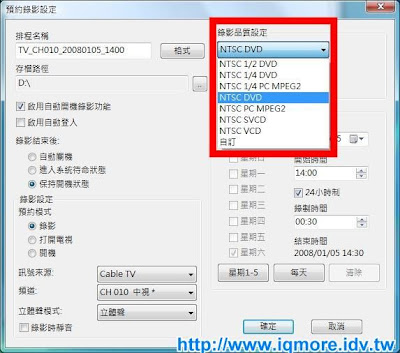

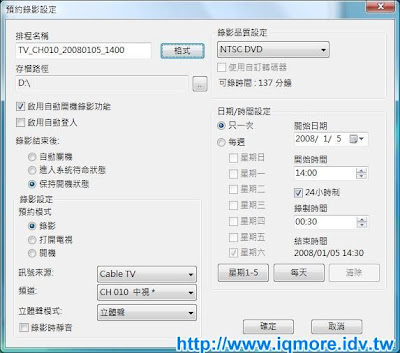

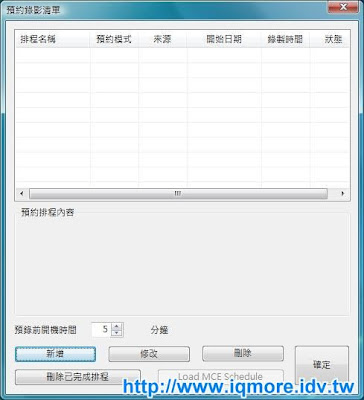

預約錄影設定

M5F有自動開機,當然在設定中也可以設定

錄影品質也可以設定

設定完成

< 下一頁 待續>

再來是Compro DTV4特有的功能

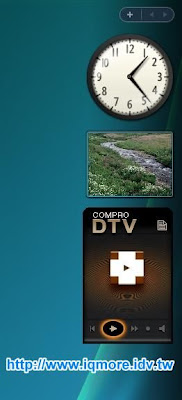

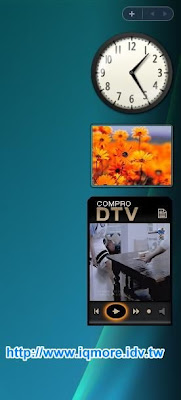

Compro自製的Vista Gadget工具
可以直接放在旁邊的BAR上

點一下就可以撥放

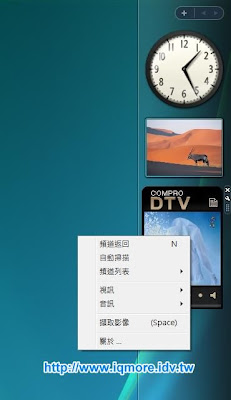

按右鍵有一些功能選擇

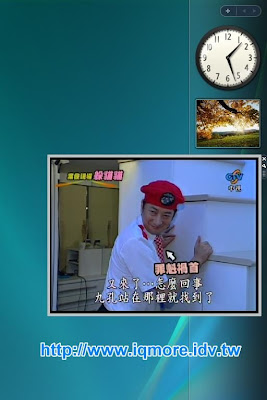

也可以讓BAR上的小螢幕變大

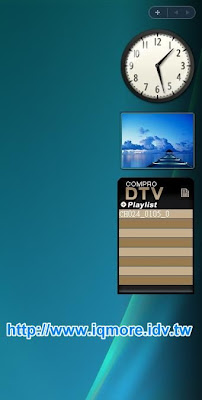

也可以讓Compro的Vista Gadget工具
顯示Play List

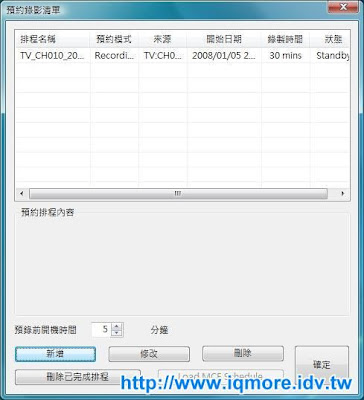

錄影排程也可以顯示

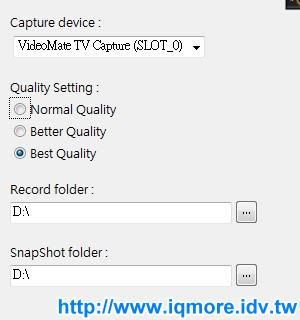

這是比較詳細設定的部分

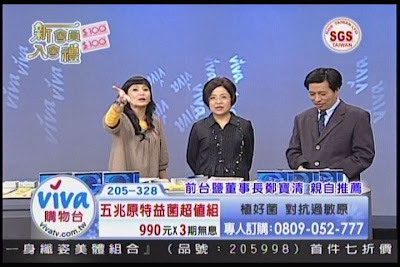

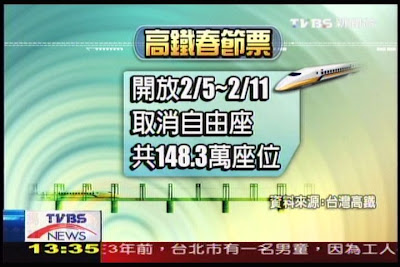

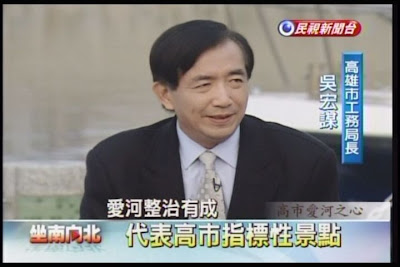

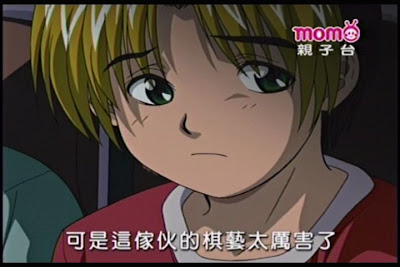

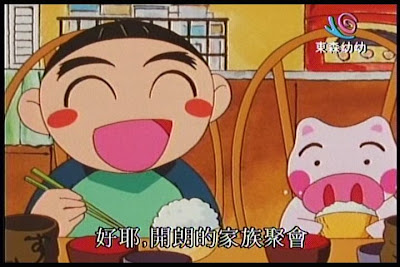

最後是M5F的畫質了(使用DTV4抓取)
建議點圖看原圖比較準,無另外修圖
使用NXP(原PHILIPS)晶片

總結:
這是一張取代M355的入門電視卡..那跟M355有什麼差呢?
在現在作業系統開始以Vista為主
這張與MCE的結合恰恰好
直接就有微軟認證的軟體再加上MCE的遙控器
然後又有康博獨家的自動開觀機功能
也可以拿來架設在客廰的小電腦
雖然這些功能不是每個人現在都會需要
不過相信這也是以後各家電視卡以後的走向了 😎

其他網站測試文:
Taiwan.CNET.com: 康博啟視錄Vista M5F類比電視卡
滄者極限: Compro Vista M5F類比電視卡試用

Tags:

8 Comments

  1. 請問編碼可以換成H264的嗎??

  2. @Guessai
    這部分還是沒辦法唷 :mrgreen:

  3. 有沒有哪一款的有支援呢??

  4. aux out音源線可以亂插嗎

  5. @UTV
    請問您是指?

  6. 請問可以錄影排程同時錄多台節目嗎?
    例: pm 11:00 錄 33台,36台,38台…更多

  7. @SEIKO
    一個tuner一次只能看一台或錄一台
    除非選擇雙tuner電視卡
    或者插多張電視卡才有辦法達成
