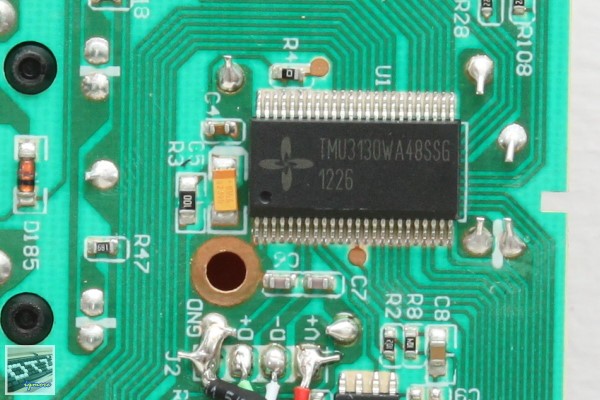

CM Storm Quick Fire TK 採用 十速科技 tenx Technology TMU3130WA48SSG 8-bit microprocessor，擁有full speed速度。(TMU3130 Datasheet)

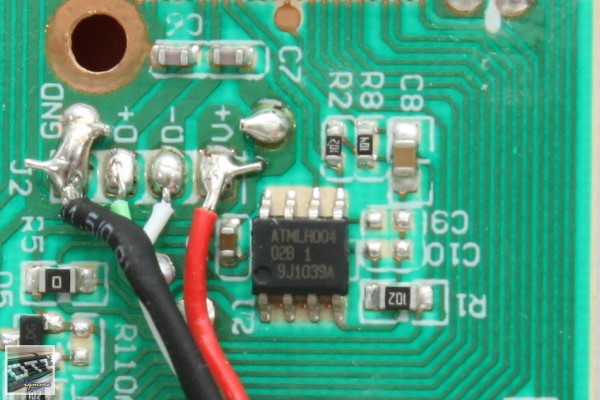

CM Storm TK 另外還有一個IC Atmel ATMLH004。

四、CM Storm Quick Fire TK 背光操作與測試

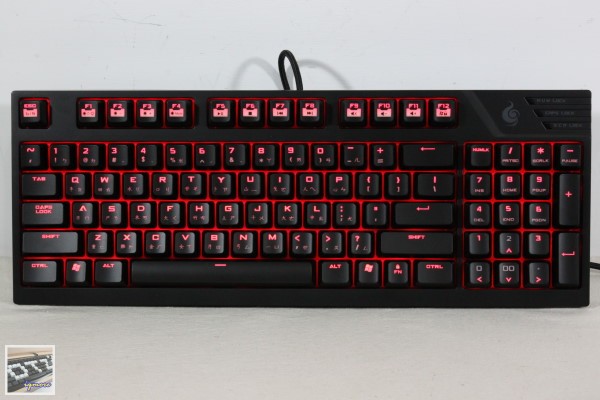

接下來便是將CM Storm Quick Fire TK 插上電腦進行測試，以及全背光操作測試。

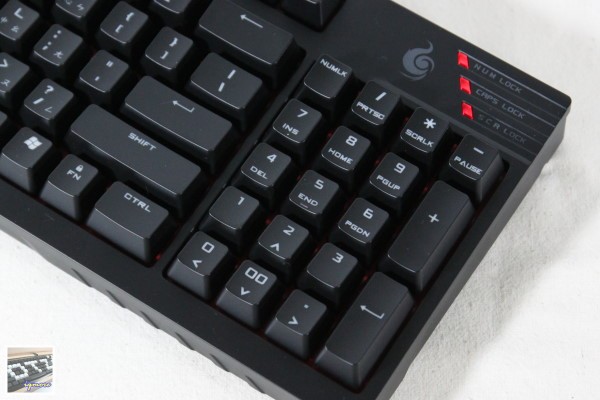

CM Storm Quick Fire TK 右上方的3個指示燈為紅色燈光。

這把 CM Storm Quick Fire TK 為Cherry Red紅軸，因此背光顏色為紅色，如果是其他種Cherry軸的話，會有其他種背光顏色。

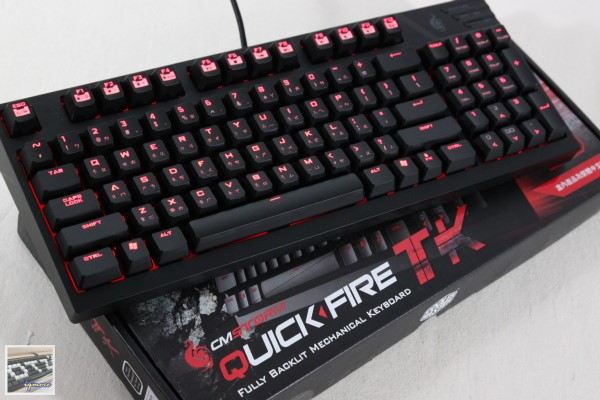

CM Storm Quick Fire TK 的金屬板有上紅漆，因此在燈光效果下表現不錯。

CM Storm Quick Fire TK 的數字鍵區會依Number Lock狀態而有不同功能。當方向鍵4個燈全亮時即為方向鍵模式，而上方的INS、DEL等功能也同時生效。但如果方向鍵無背光效果時，即為數字鍵模式，也就是說可以從背光狀態來判斷當下的功能。

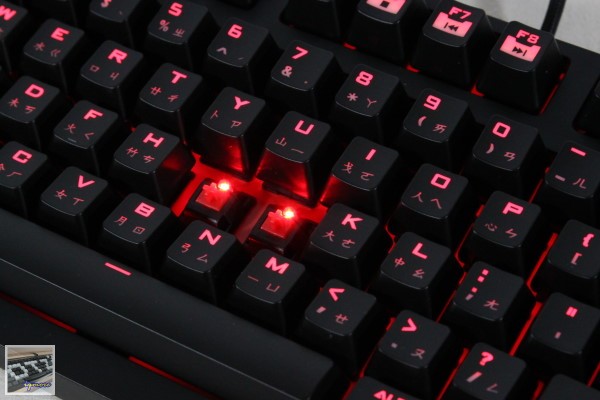

CM Storm Quick Fire TK 的每個紅軸上，都會有LED進行背光。

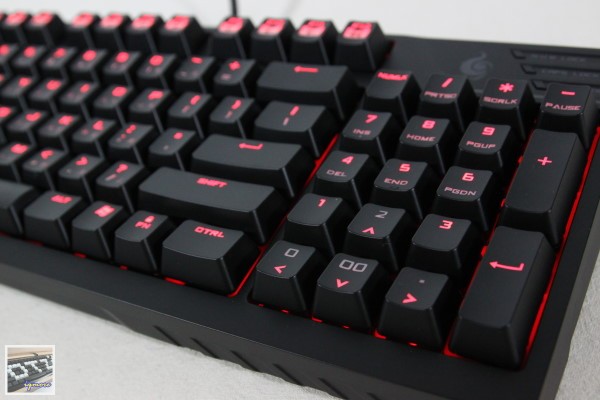

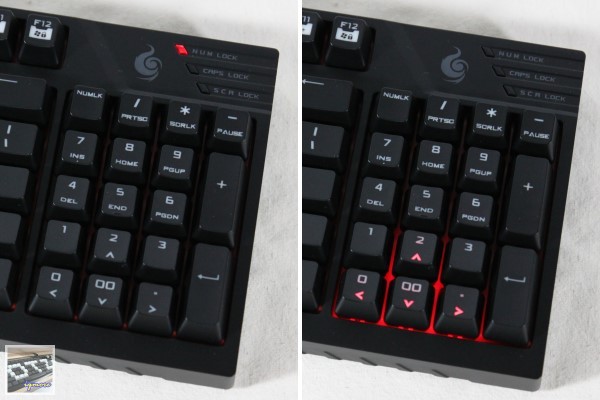

從這張圖，更能清楚了解到CM Storm Quick Fire TK的右側區為哪一種狀態，左側為數字鍵模式，右側為方向鍵模式。

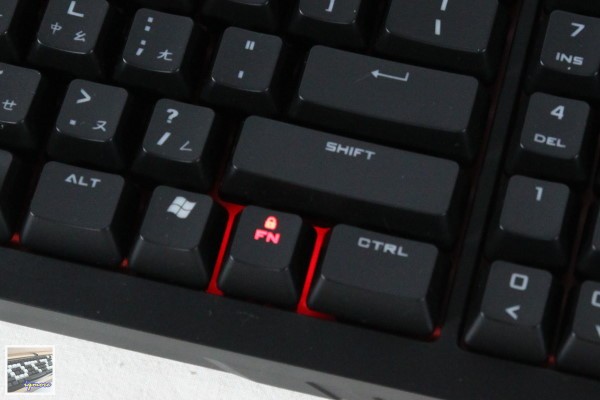

可以看到CM Storm Quick Fire TK 的Fn功能鍵上有個鎖定鍵，當使用者壓下此鍵常達3秒時，就會進行壓按鎖定，這時再按下上方F系列功能鍵時，都會直接觸發快捷鍵功能，也就是說不用再按住Fn鍵也能直接使用多媒體鍵。

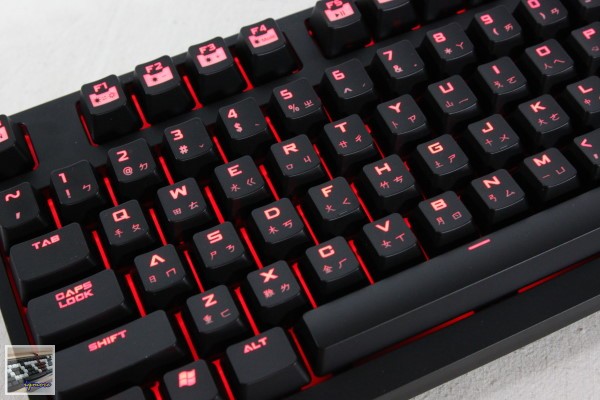

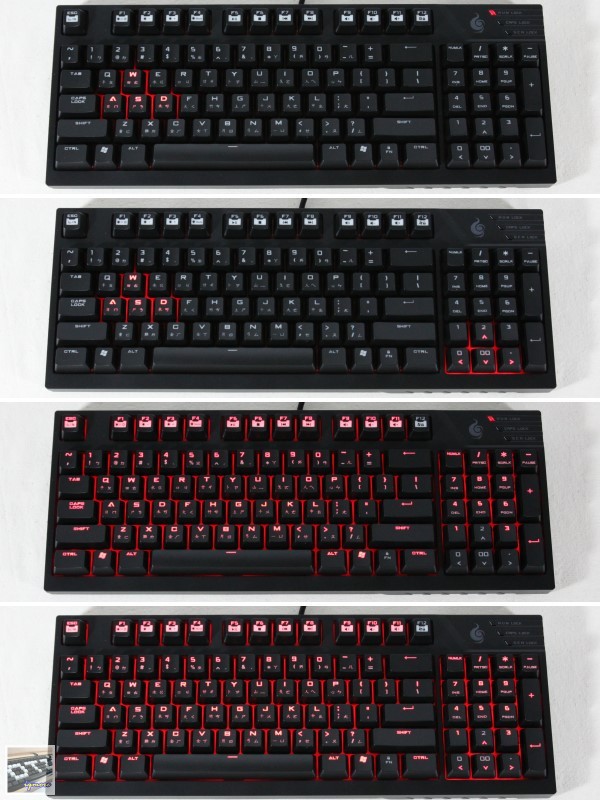

CM Storm Quick Fire TK 在模式鍵上，擁有WASD背光、全背光、全背光呼吸燈模式，而以上這3種模式的右側區，會隨著Number Lock功能不同背光也有所不同，但這是為了區別數字鍵區的功能狀態。

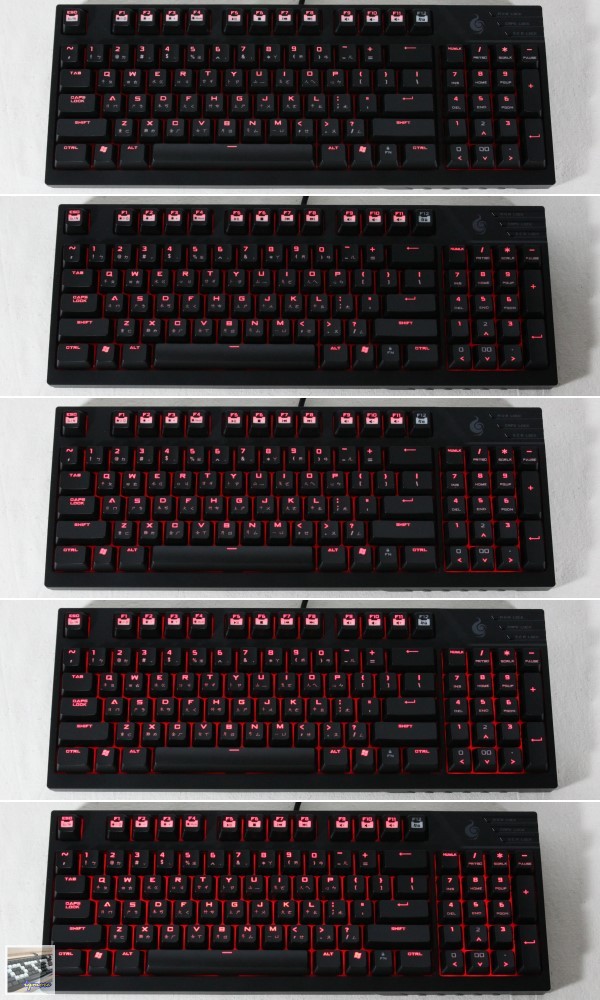

CM Storm Quick Fire TK 可進行背光調整，總共有5段，如果有包含關閉的話，算是有6段背光。

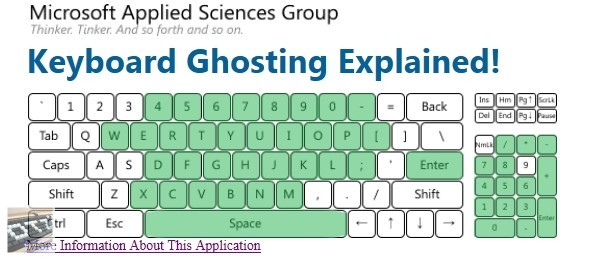

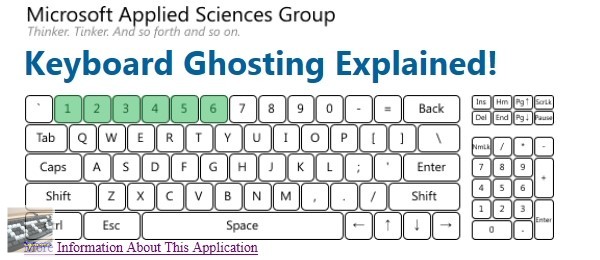

CM Storm Quick Fire TK 使用微軟提供的「Keyboard Ghosting Demonstration」，來進行鍵位衝突測試。由於有加上二極體來防止電流倒灌，因此可以鍵盤可以判斷出使用者所按下的任何按鍵，只是CM Storm Quick Fire TK預設的6-Key Rollover模式遵守USB HID協定，只能最多任意6鍵輸出。

如果要切換成USB N-Key Rollover模式可不是直接按下Fn+ESC鍵而已，而是壓下Fn+6+ESC為6-Key Rollover模式，而壓下Fn+N+ESC則為Nkey-Rollover模式。這是為了避面Fn在鎖定時，不小心誤觸ESC鍵就直接觸發切換，特別加入的防護措施，只是在彩盒的說明、以及說明書裡都沒提到，因此使用者可能會不了解如何切換，除非有去閱讀過官方網站的說明檔才能知道正確的切換方式。(中文說明書)

五、CM Storm Quick Fire TK 心得評論

iqmore：
文章一開始有提到CM Storm Quick Fire Rapid的80%配置，而本次所評測的CM Storm Quick Fire TK在外型上也是分為2區塊的設計，只是在右側部分明顯不同，加入了數字鍵區，但也同時將方向鍵區融合在一起。在操作過程上同時可以滿足數字鍵與方向鍵功能的使用者，在適合性方面比原始常鍵的80%多了一些，雖然這種配置在早期薄膜式層出現過，但是在機械式鍵盤中算是少見的鍵盤設計。在操作的過程中，CM Storm Quick Fire TK採用方向鍵背光方式來區別2種模式，使用者可以透過方向鍵是否背光，或者觀察上方的「Number Lock」鍵燈是否為亮來判斷，是否這麼直覺就要看使用者的操作習慣了。不過在操作方面，直接壓下Number Lock鍵就能切換，過程算是非常方便。

CM Storm TK的F系列的功能鍵區，提供了燈光切換模式，也有多媒體控制鍵，除了透過同時壓住Fn來啟動組合鍵觸發外，當壓下Fn鍵3秒鐘後也能進行鎖定，這時不用透過Fn鍵就能立即啟動，增加操作方便性。在燈光模式方面，CM Storm Quick Fire TK提供了WASD鍵背光、全背光與呼吸燈模式，而前2種模式亮度也能擁有6段背光調整(含關閉)。當然，方向鍵的背光是獨立顯示Number Lock狀態，這部分使用者需要注意一下。而CM Storm Quick Fire TK背光的顏色，會隨著內部的Cherry機械軸不同，而有著不同版本。Cherry青軸為藍色燈光並搭配藍色鐵板，Cherry茶軸為白色燈光並搭配咖啡色鐵板，而Cherry紅軸為白色燈光並搭配紅色鐵板。

CM Storm Quick Fire TK 在訊號處理方面，在每個軸上都有加上二極體來避免鍵位衝突，因此在USB介面下一定支援6-Key Rollover，也就是可以任意6鍵送出。而CM Storm Quick Fire TK有支援USB N-Key Rollover切換，雖然在ESC鍵上有看到「6/N-Key切換圖示」，如果直接按下Fn+ESC還是無法順利切換。正確的操作方式必須壓下第3鍵才能切換，如果要切換成6-Key Rollover，則要多壓6，如果要切換成N-Key Rollover，則要多壓住N鍵才行。這是為了避免Fn啟動Lock功能後，使用者不小心誤觸到ESC鍵就讓整把鍵盤就直接進行切換。雖是比較貼心的功能設計，只可惜在彩盒、說明書上都沒有明顯標示，因此對於使用者來說可能會以為功能有誤，無法順利切換。而在官網上也是只有提供英文說明而已，但使用者如果想了解中文操作的話，可以參考台灣官方網站所提供的CM Storm Quick Fire TK操作中文PDF檔案即可。

CM Storm Quick Fire TK 在售價方面落在新台幣3000元，擁有80%的長度，可以幫桌面省下20%的體積，但同時又擁有方向鍵功能與數字鍵功能。對於因為常見80%配置沒有數字鍵區而不想入手的使用者而言，有了新的選擇。CM Storm Quick Fire TK 除了Cherry黑軸外，其他3種軸都有版本可以選擇。
