CM Storm Quick Fire TK 有許多種軸的版本，本次測試的版本為紅軸，而底下搭配的LED燈為紅燈。

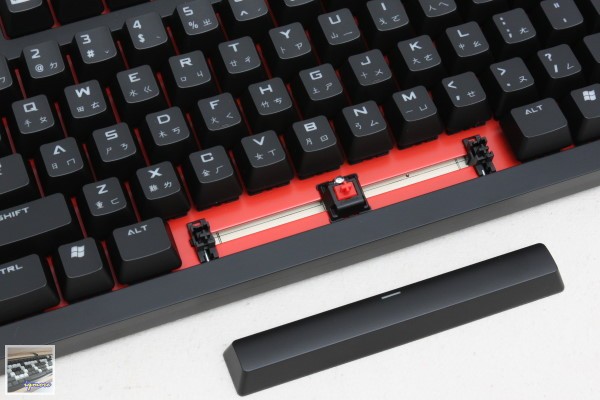

CM Storm Quick Fire TK 長鍵中的空白鍵，採用的方式為衛星軸設計(假軸)，拆下與裝上都很容易。

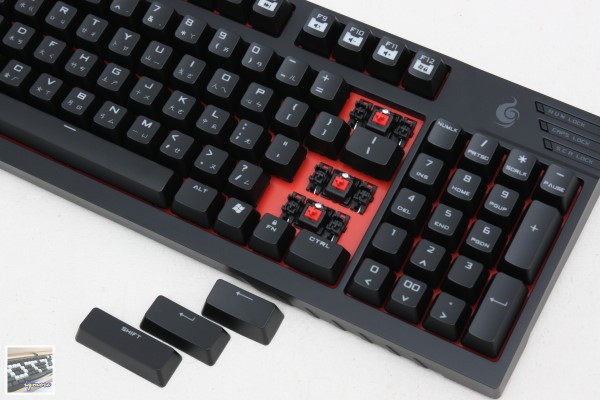

CM Storm Quick Fire TK 的中間部分也是採用衛星軸設計。

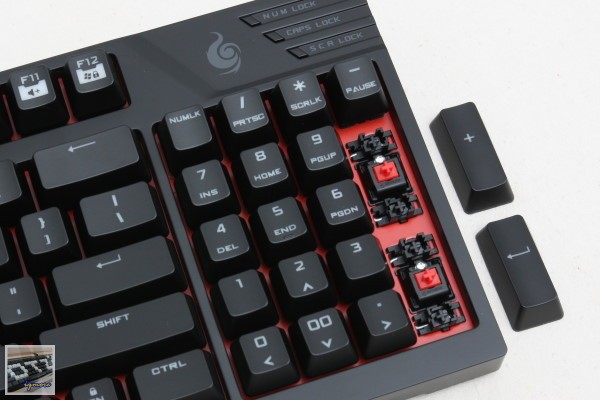

CM Storm Quick Fire TK 的右側數字鍵區的「+」與「Enter」也是採用衛星軸設計，特別的是，可以看到機械軸的燈都是朝上設計，因此點亮鍵帽的位置就有所不同。但也因此，由於Cherry軸的十字有方向性限制，如果要搭配其他家鍵帽使用的話，這2個鍵不見得可以直接更換使用。

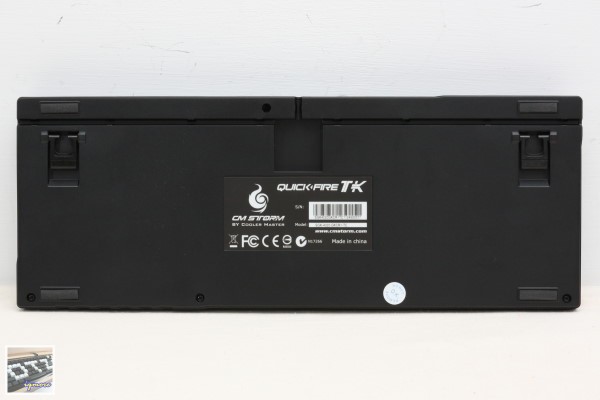

CM Storm TK 的底部設計。

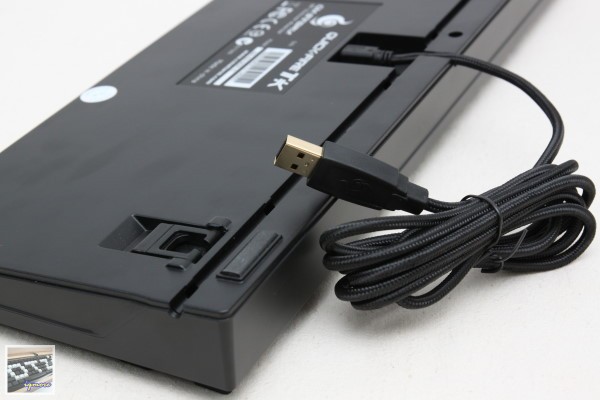

CM Storm Quick Fire TK 採用mini USB接線分離設計，並且出現位置有3種選擇，分別為左、中、右。

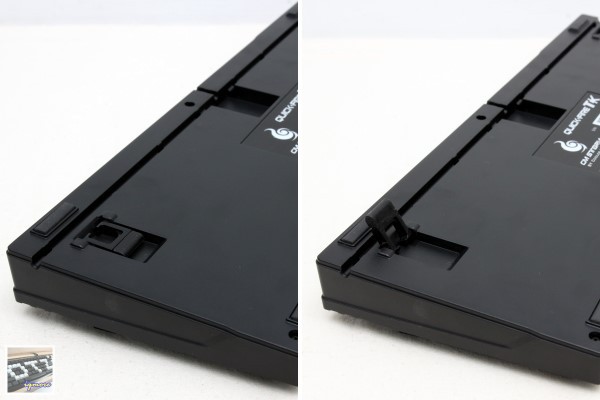

CM Storm Quick Fire TK 的角墊設計。

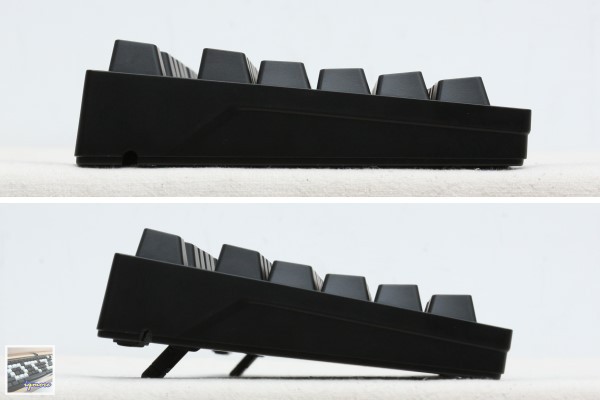

CM Storm Quick Fire TK 側面平視圖。

三、CM Storm Quick Fire TK 拆解圖

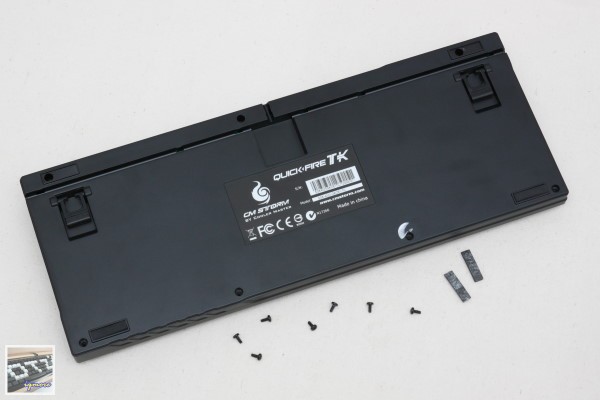

在拆解方面，由於會破壞OK貼，也就是會破壞原廠保固，因此不建議玩家自行動手拆解。如果要自行拆解，CM Storm Quick Fire TK上方的防滑貼下也有螺絲，也是必須要拆下來的。

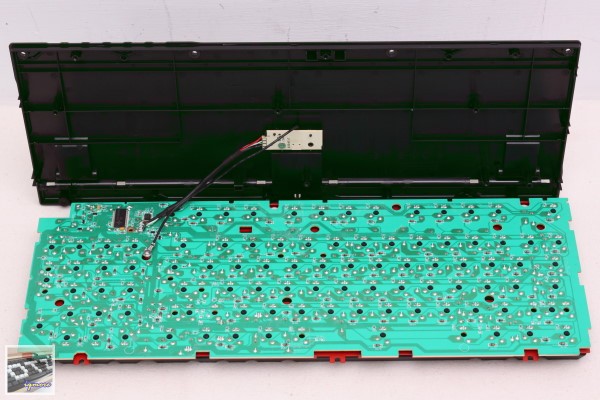

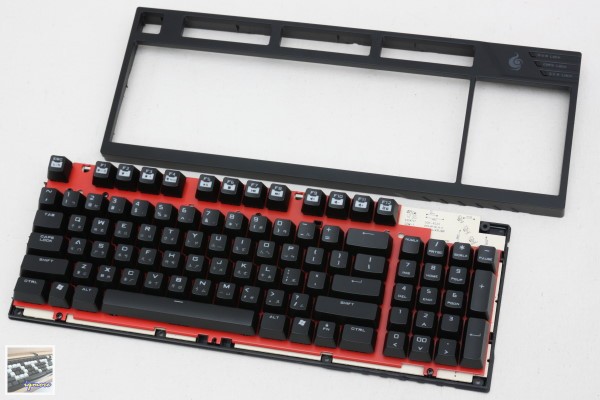

當底部螺絲都取下後，就能拆開CM Storm Quick Fire TK的鍵盤上蓋與下蓋。

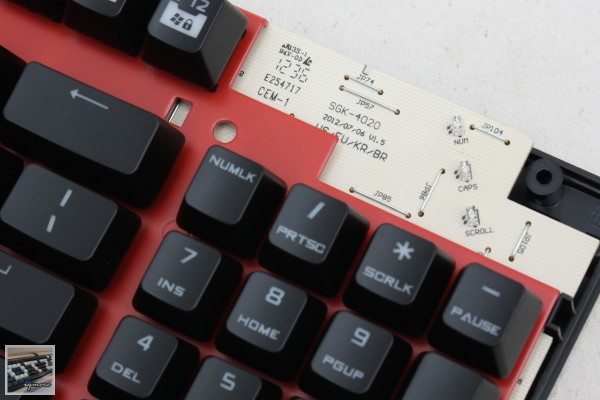

右上方就能直接看到 CM Storm Quick Fire TK 的電路板資訊。

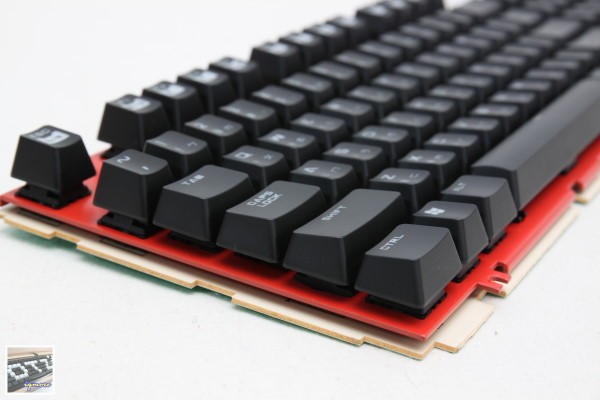

從側面來看，可以了解CM Storm Quick Fire TK在PCB板中間，有加入金屬板固定，可以讓整體更為穩重，這也是目前機械式鍵盤常見的設計方式。

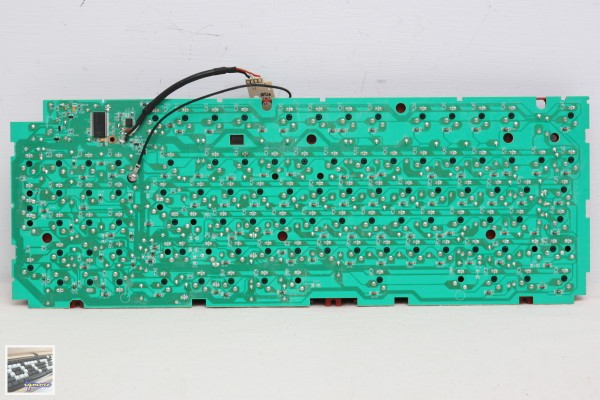

CM Storm Quick Fire TK 使用2塊PCB板設計。

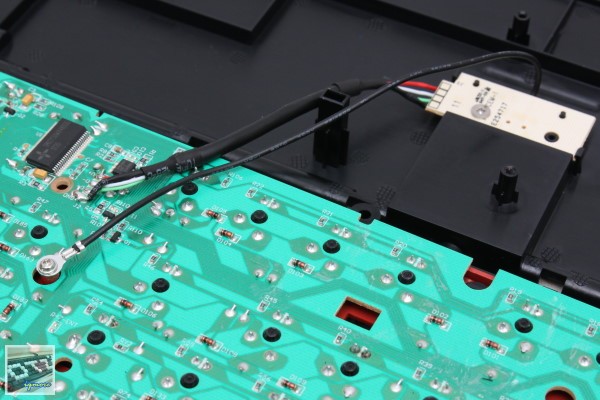

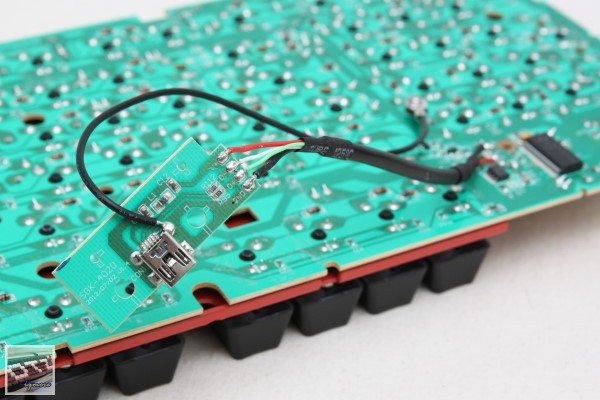

也能看到CM Storm Quick Fire TK 的接地線設計，而小板連到大PCB板的方式為焊點固定，在拆開時要小心一些。

在小板也是採用相同設計，因此就不把小板再拆解下來了。

CM Storm Quick Fire TK 的PCB板，採用單層板設計。

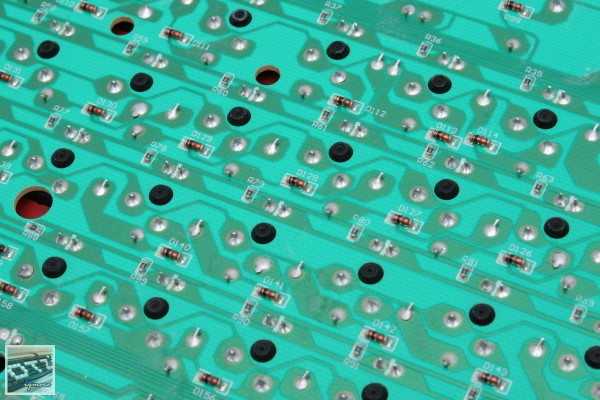

CM Storm Quick Fire TK 在每個機械軸旁都有加入二極體設計，可以防止電流倒灌避免鍵位衝突。
