三、ASUS ROG Xonar Phoebus 音效卡 拆解圖

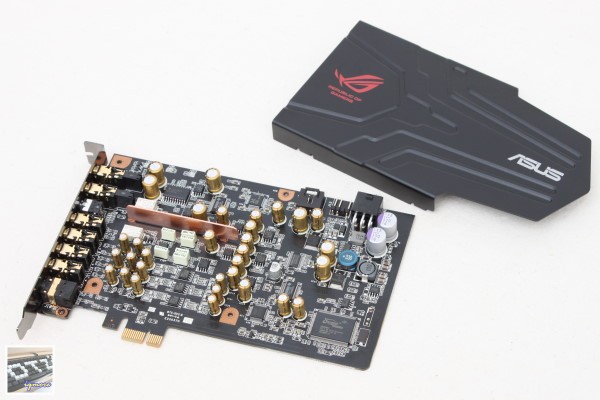

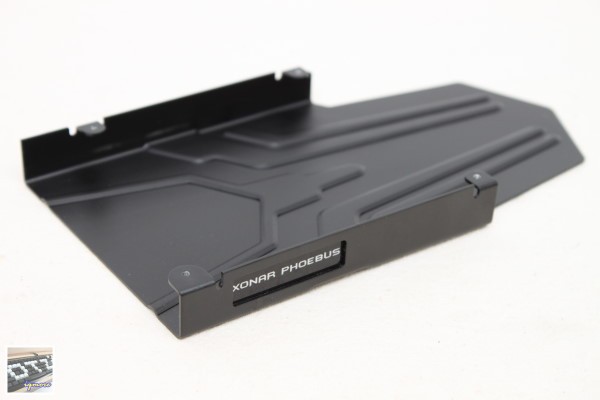

只要取下PCB背面的螺絲，就可以將ASUS ROG Xonar Phoebus 音效卡上的金屬蓋拿掉。

ASUS ROG Xonar Phoebus 音效卡 PCB正面圖片。

在音效卡上方多了EMI 隔離層金鐘罩，可以防止主機板內部訊號干擾，有著降低雜訊穩定音質的作用。

ASUS ROG Xonar Phoebus 為防止訊號干擾，採用多層板PCB設計，將類比訊號、數位訊號分層處理傳遞。

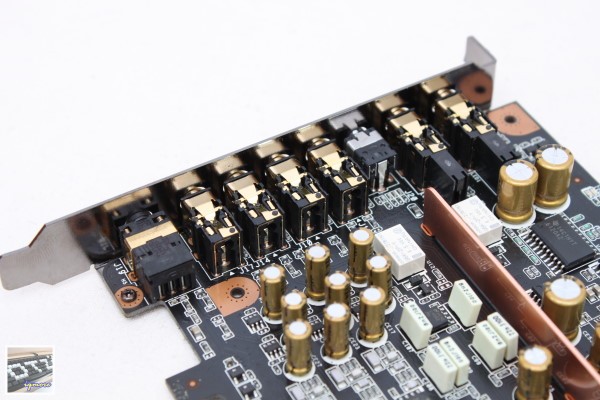

ASUS ROG Xonar Phoebus 音效卡背後插槽的所有接點，也都採用鍍金處理，防止因為氧化造成接觸不良，因而影響到音質表現。在右下角也可以看還有1片長型金屬片，主要則是用來屏蔽(Shield)內部訊號干擾。

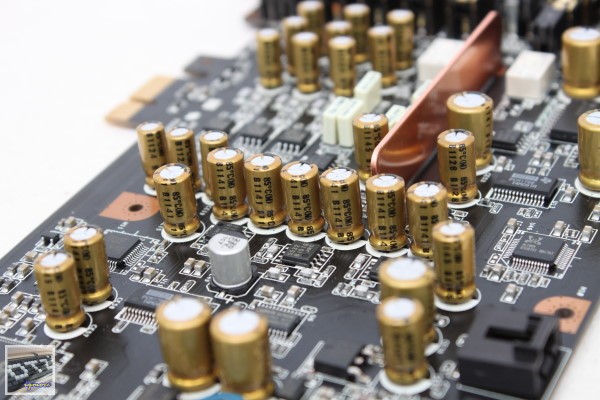

ASUS ROG Xonar Phoebus 音效卡上有著滿滿的Nichicom Fine Gold 電容，光這點就能看出內部用料不錯。

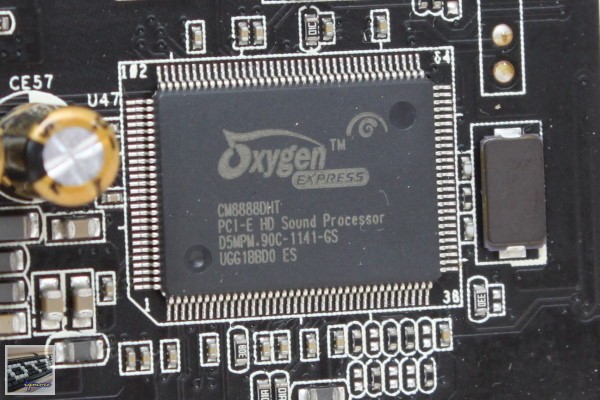

ASUS ROG Xonar Phoebus 音效卡主要音效晶片採用 C-Media CM8888DHT 「Oxygen Express」。

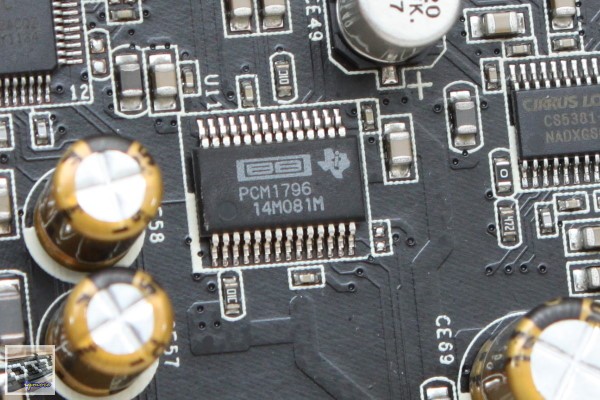

旁邊則有2個 Burr-Brown PCM1796數位類比轉換晶片(DAC 晶片)，規格信噪比為118dB。

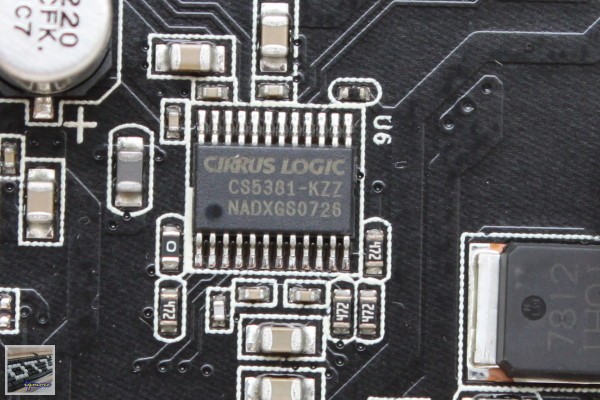

此外還有1個 CIRRUS LOGIC CS5381-KZZ數位類比轉換晶片，信噪比高達120dB, 採樣頻率192kHz。

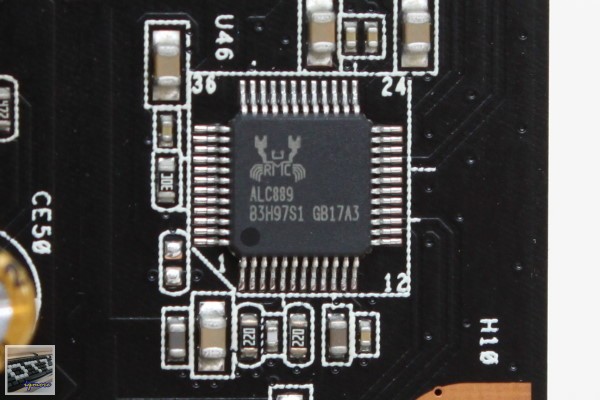

另外還有Realtek ALC889音效晶片，用來控制耳機與麥克風。

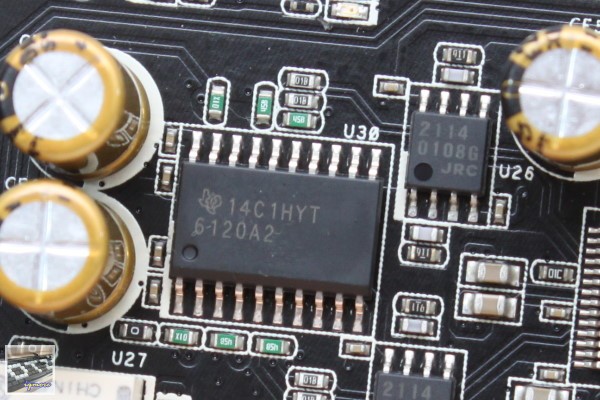

ASUS ROG Xonar Phoebus 音效卡採用 TPA6120A2 耳機擴大晶片(耳機放大器晶片)，因此可以推到高阻抗的耳機，最高可達到600歐姆的耳機，發揮出耳機該有的聲音表現。

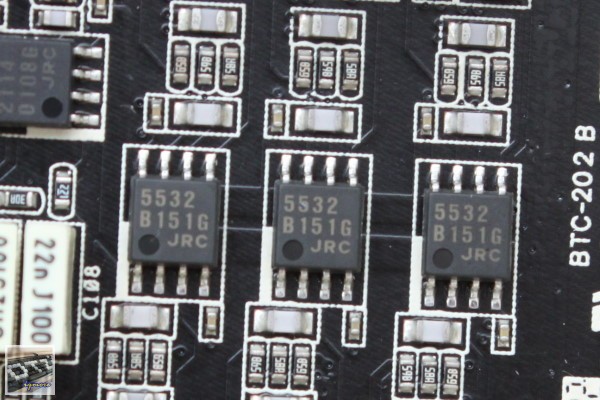

ASUS ROG Xonar Phoebus PCB下方負責各聲道處理，內部透過JRC SMD型 5532 擴大晶片，此外還能進行光纖輸出。



四、ASUS ROG Xonar Phoebus 音效卡 軟體操作使用

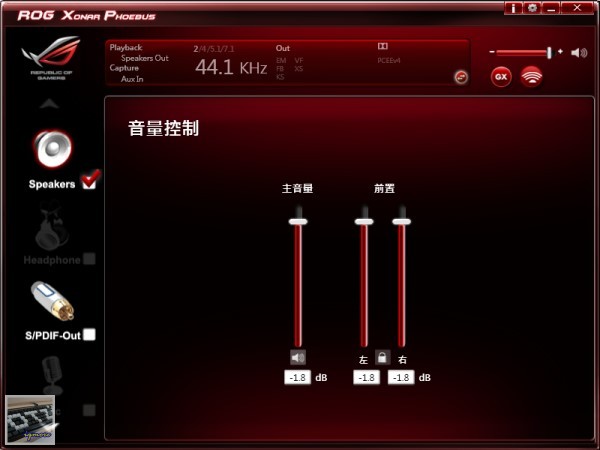

當裝好ASUS ROG Xonar Phoebus音效卡後，如果沒有將設定調整好的話，表現出來的效果就會不好。例如2聲道或多聲到的設定，如果軟體沒有切換，就算接上多聲道耳機後，表現出來的也只有2聲道而已。ASUS ROG Xonar Phoebus 剛裝好驅動程式後，便是支援2聲道而已。

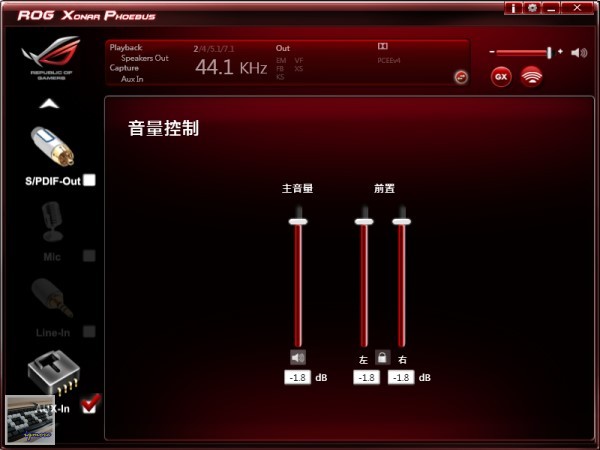

在AUX入音源裡，也是支援2聲道，這些都可以從軟體圖上看出來。

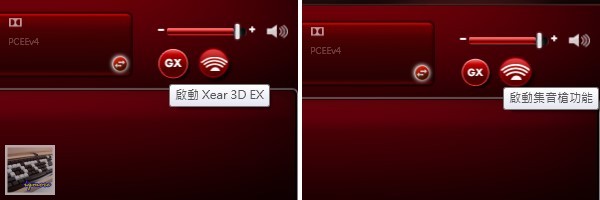

ASUS ROG Xonar Phoebus透過軟體右上方可以開啟Xear 3D EX效果，以及集音槍功能。

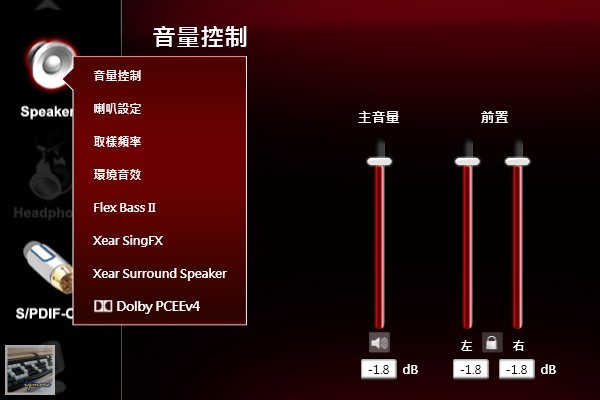

點選左側喇叭圖示，ASUS ROG Xonar Phoebus會顯示多種細節設定，建議玩家每個選項都要看過一次。
