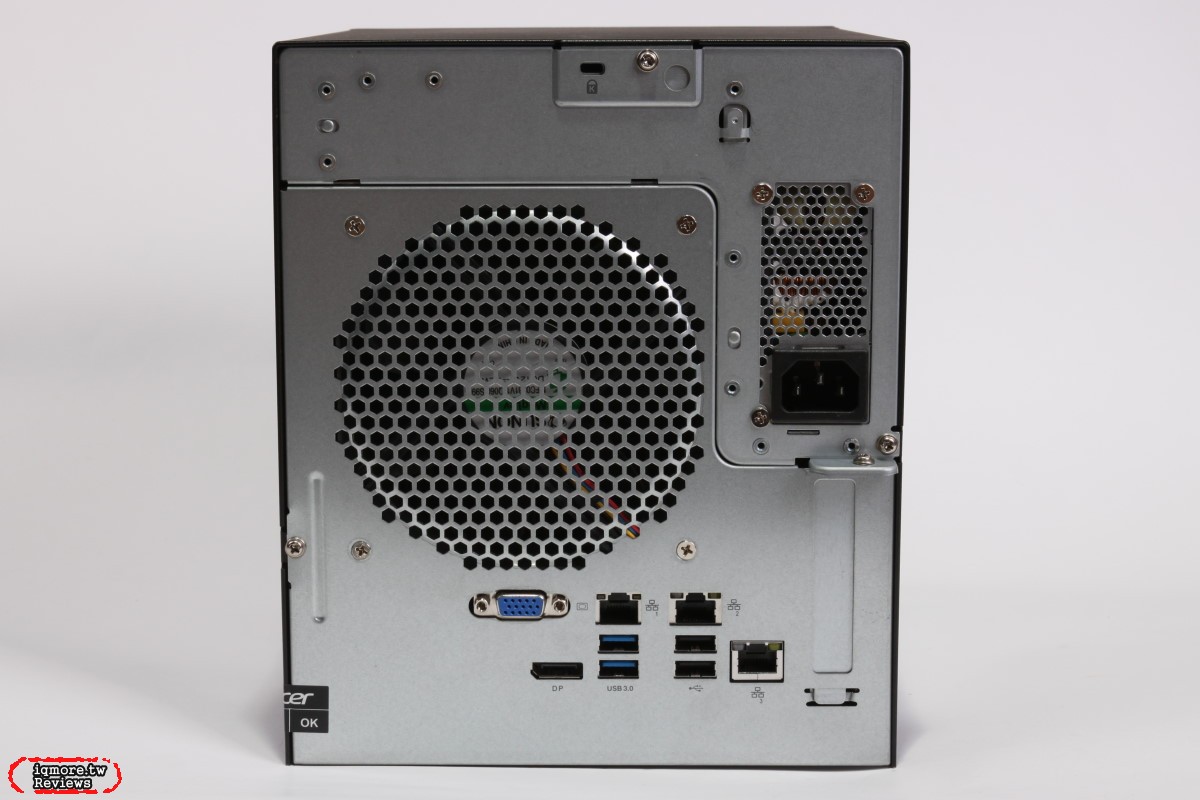

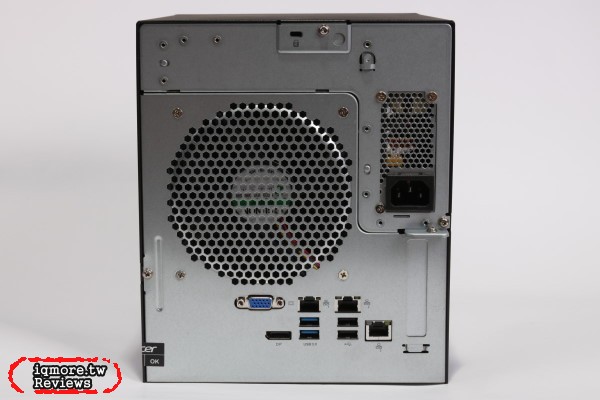

Acer Altos C100 F3 的背部連接埠設計，中間為12公分散熱風扇，右下角為支援Low Profile規格的PCI-E插槽。

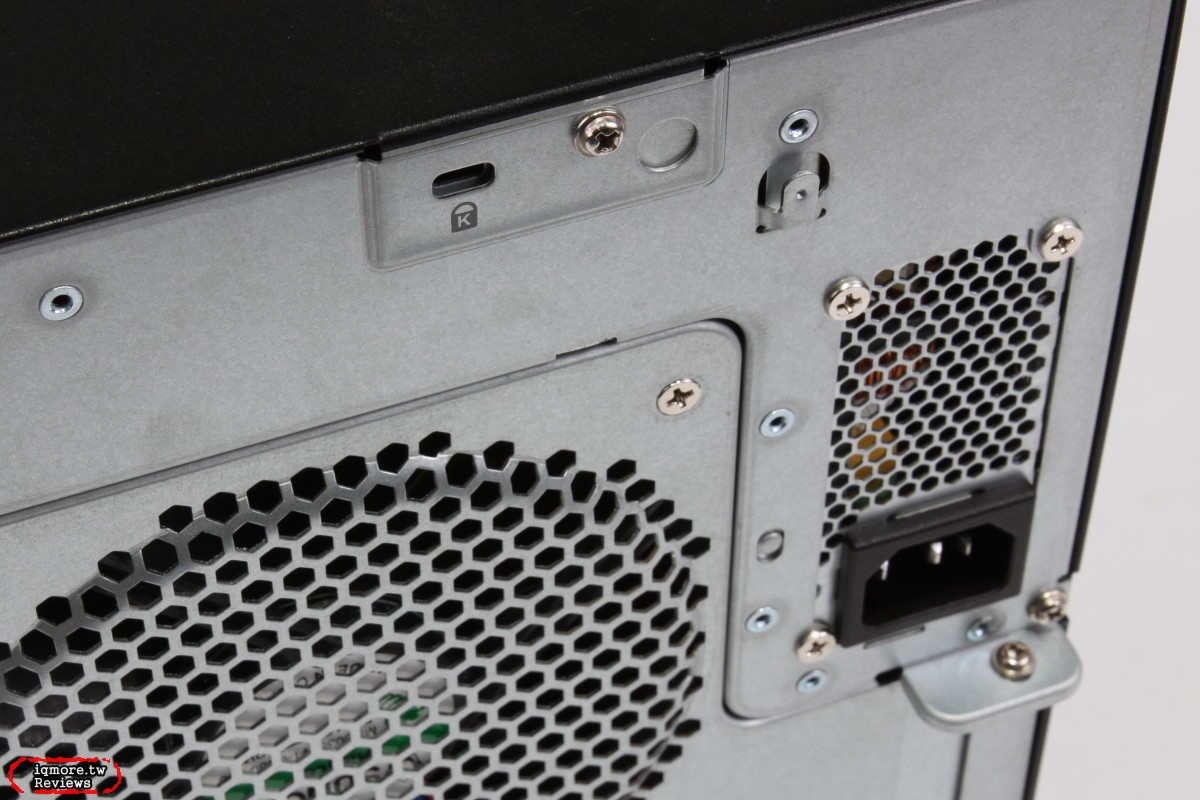

Acer Altos C100 F3 背後上方有筆電鎖的插槽，可以視為第2道安全鎖。

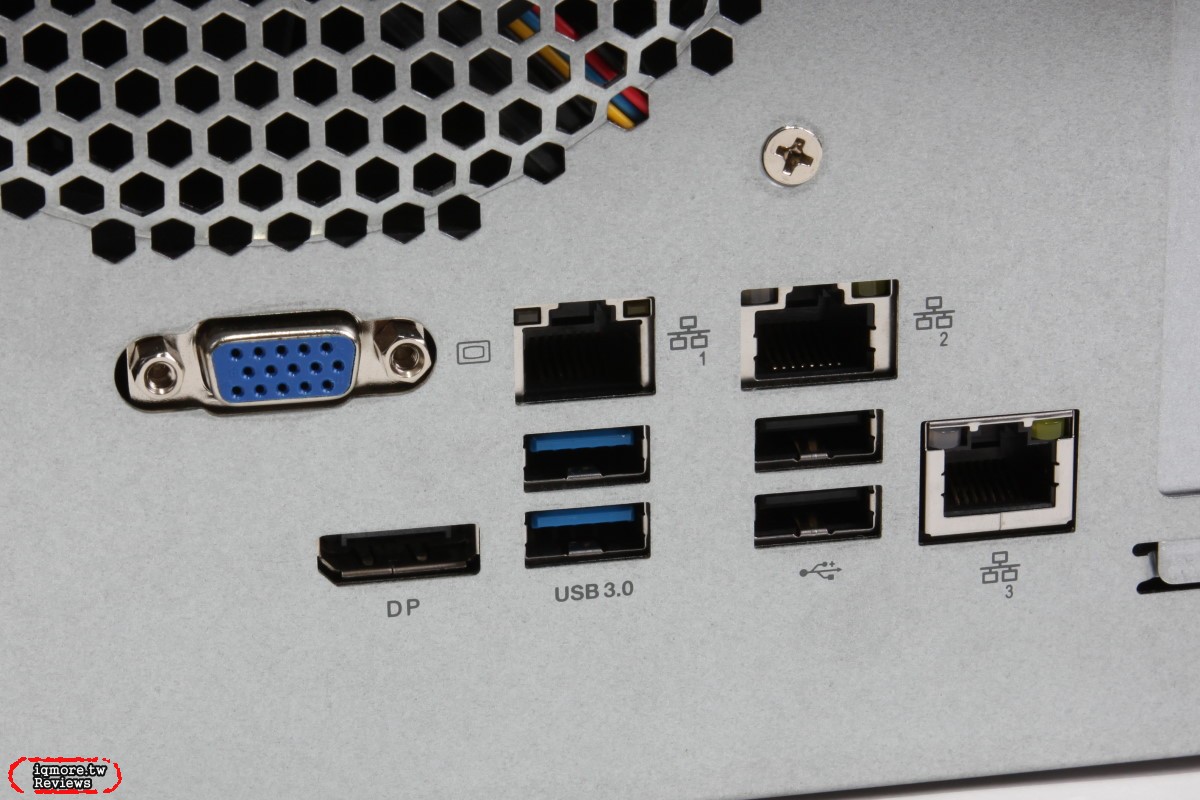

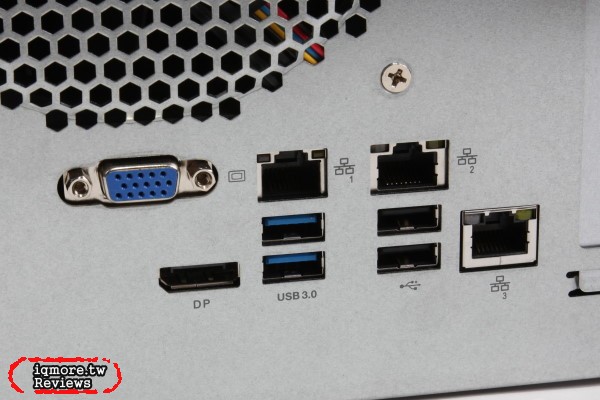

Acer Altos C100 F3 底下則有較多連接埠，包含1個D-Sub介面、1個DisPlay介面、2個USB 2.0連接埠、2個USB 3.0連接埠、3個Gigabit RJ-45網路埠。

三、Acer Altos C100 F3 RAID設定

Acer Altos C100 F3 的拆解方式，主要是卸下背後3個螺絲，然後往前推後再往上拉即可，過程中前置面板會跟著機殼一起。不過要拆解機殼的同時，也破壞了產品保固，因此不建議使用者自行拆解。

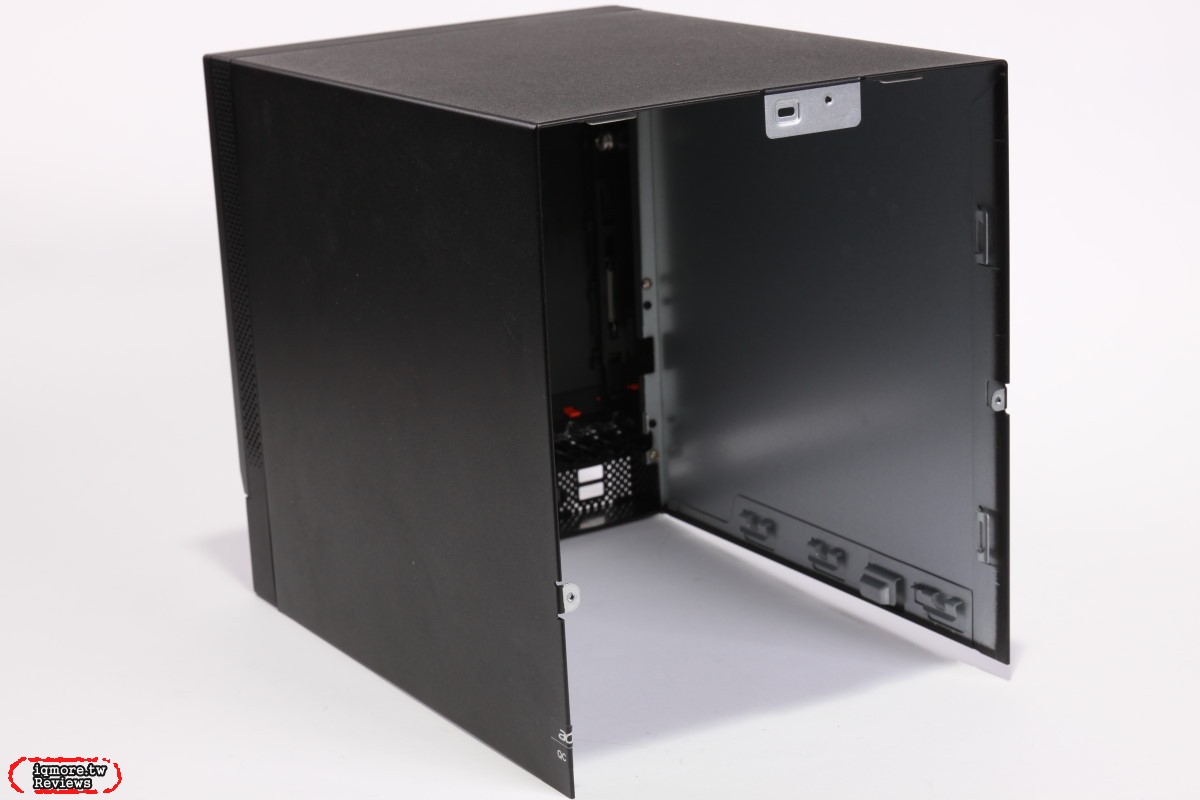

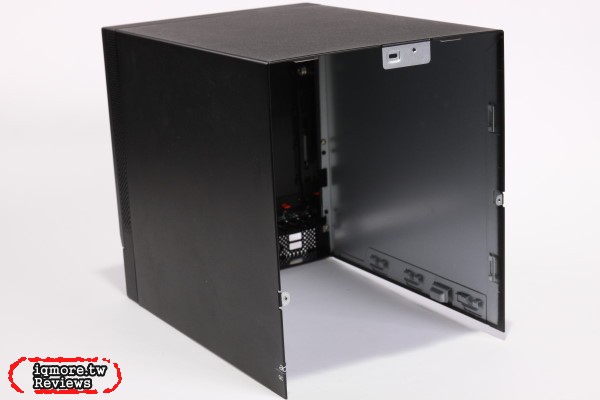

Acer Altos C100 F3 拿掉外殼後，就可以看到機殼內部。

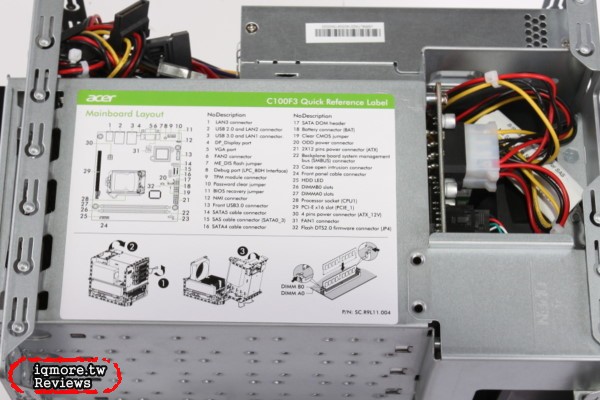

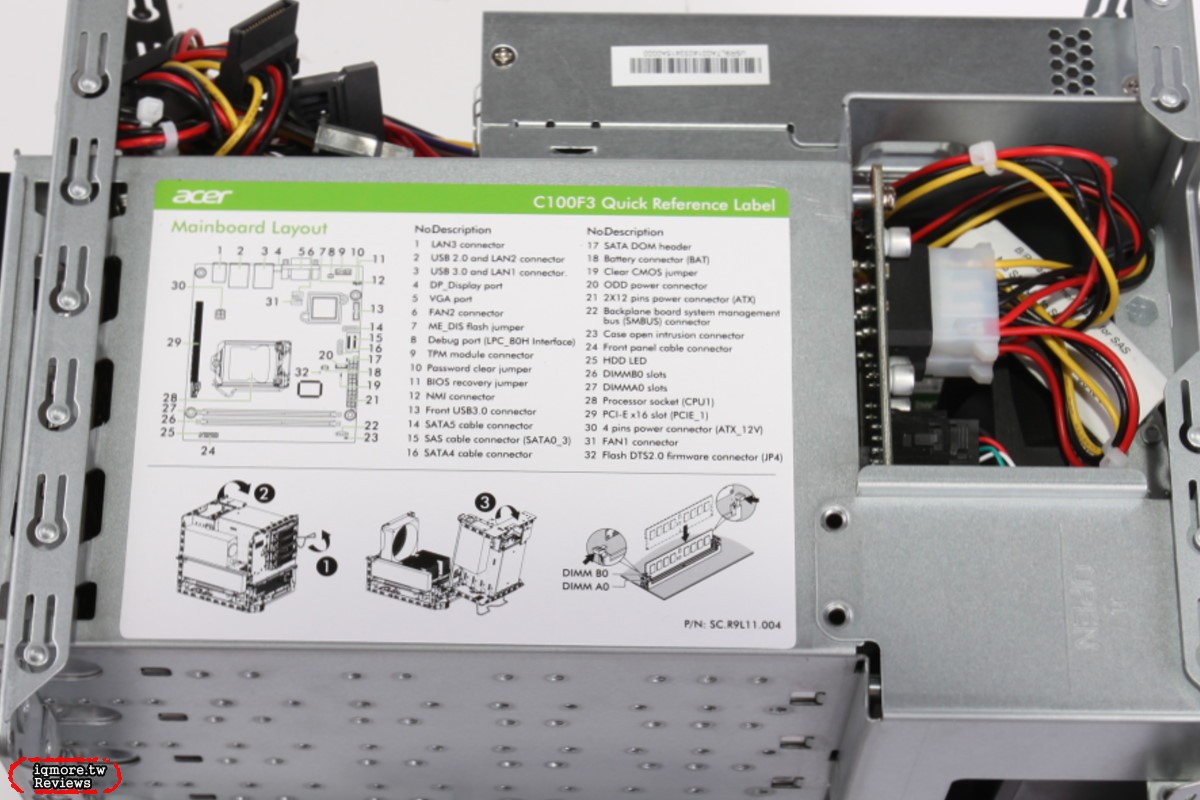

Acer Altos C100 F3 的機器內部，有圖示說明如何拆解剩餘的零組件。

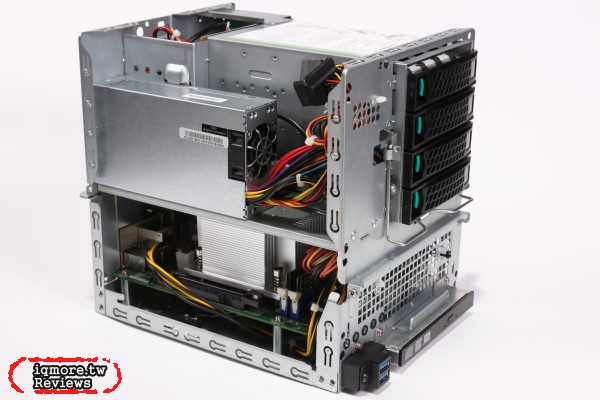

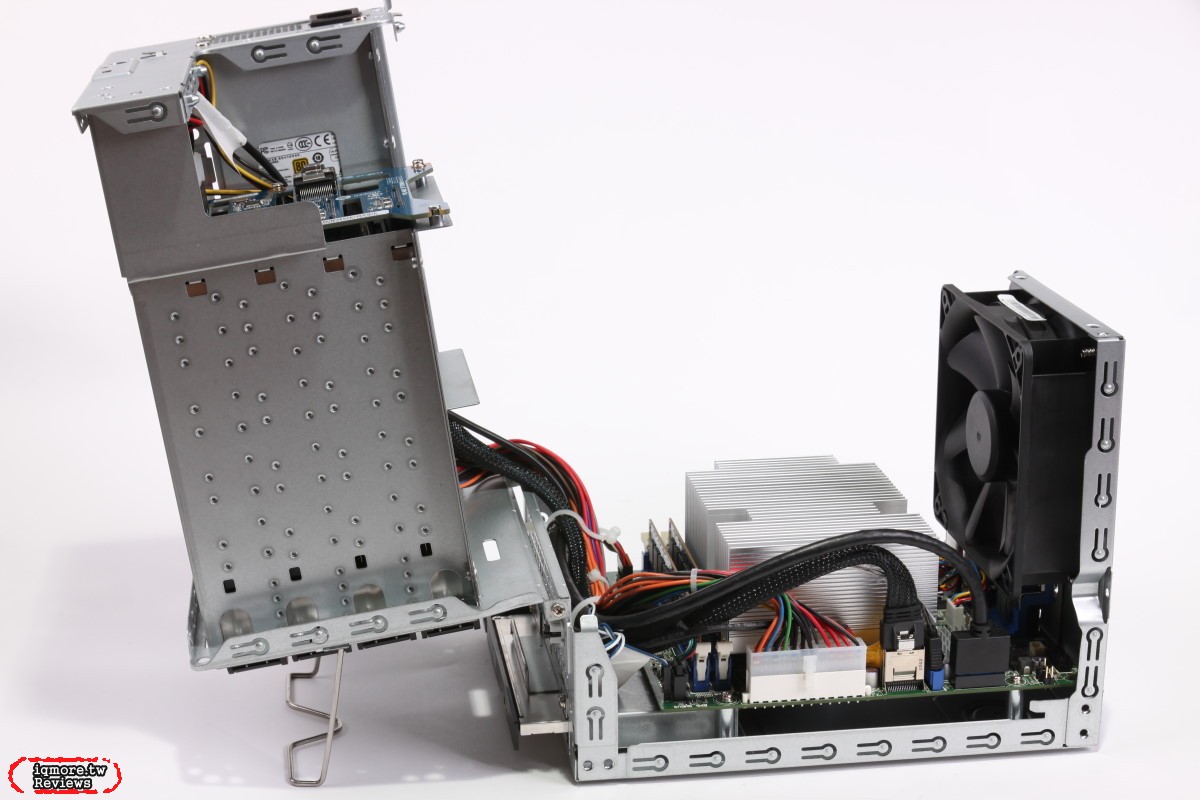

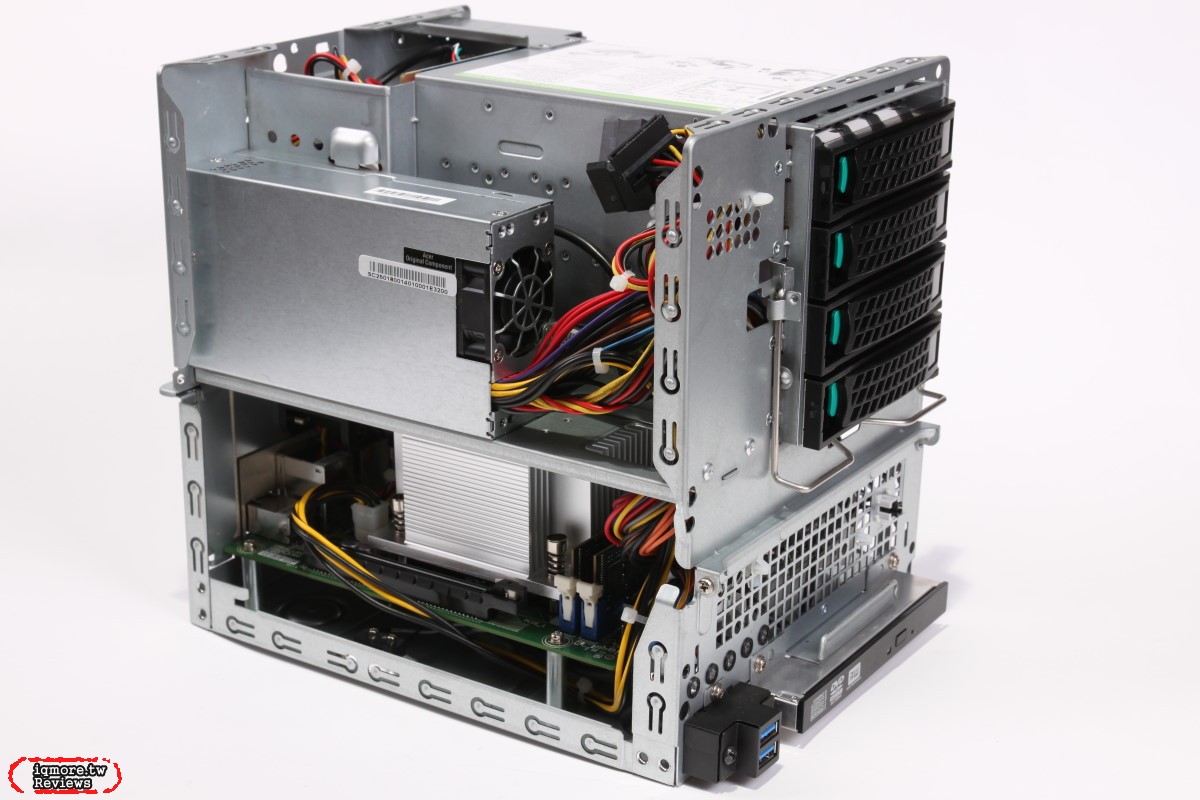

Acer Altos C100 F3 的拆解方式，便是先拉出前側的鐵絲立架，然後就可以將內部的機器往前拉。

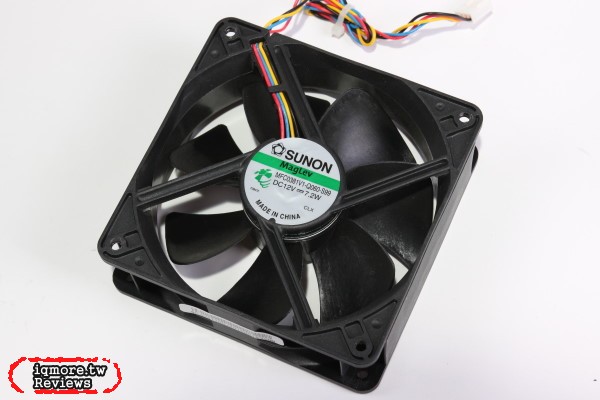

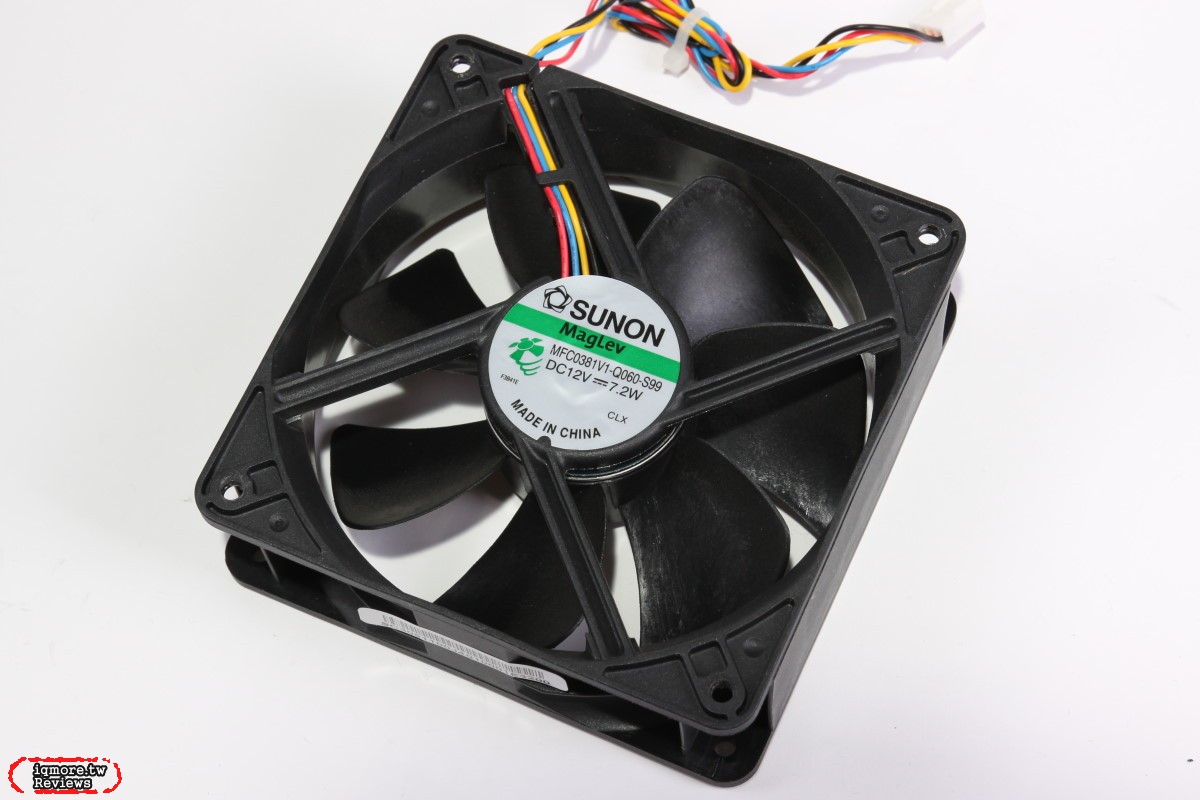

內部風扇採用120mm的Sunon MagLev 系列，最高轉速 3000RPM。

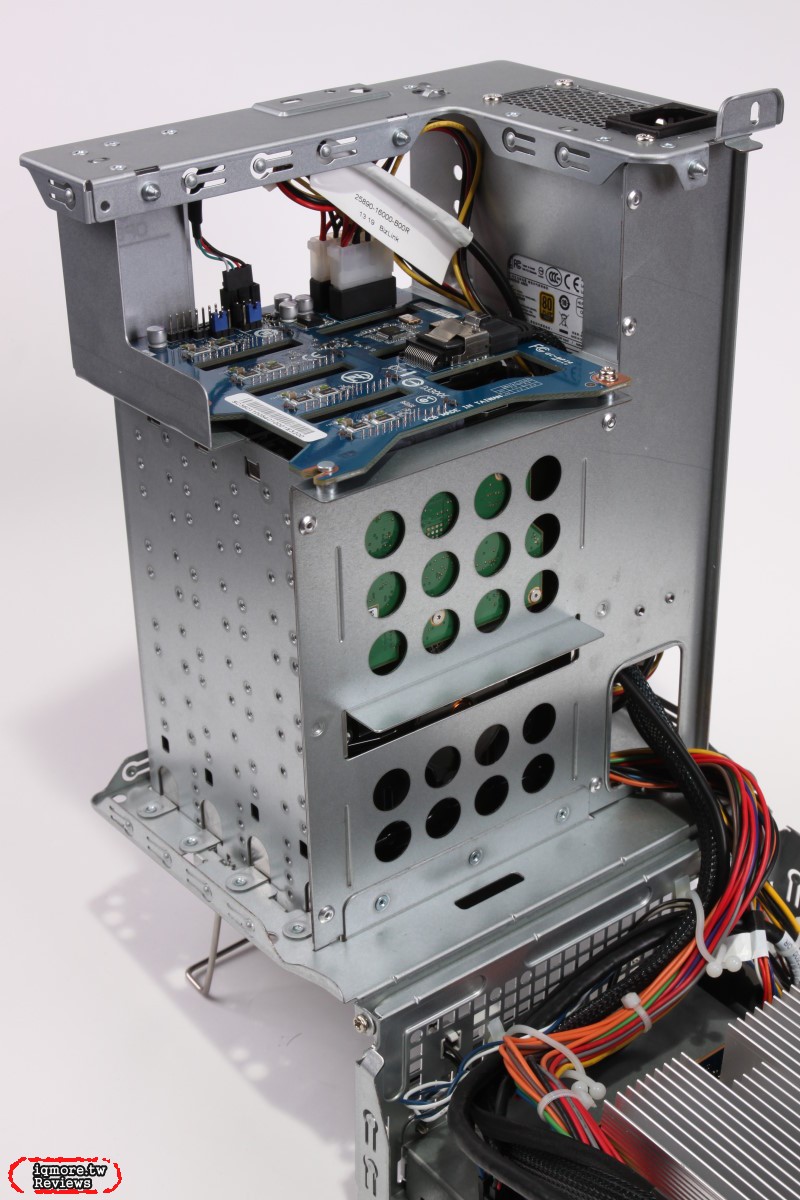

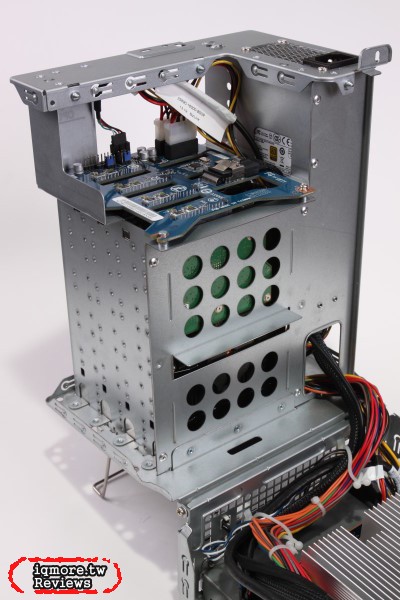

前方立起來的部分，主要是4個硬碟的安裝空間，

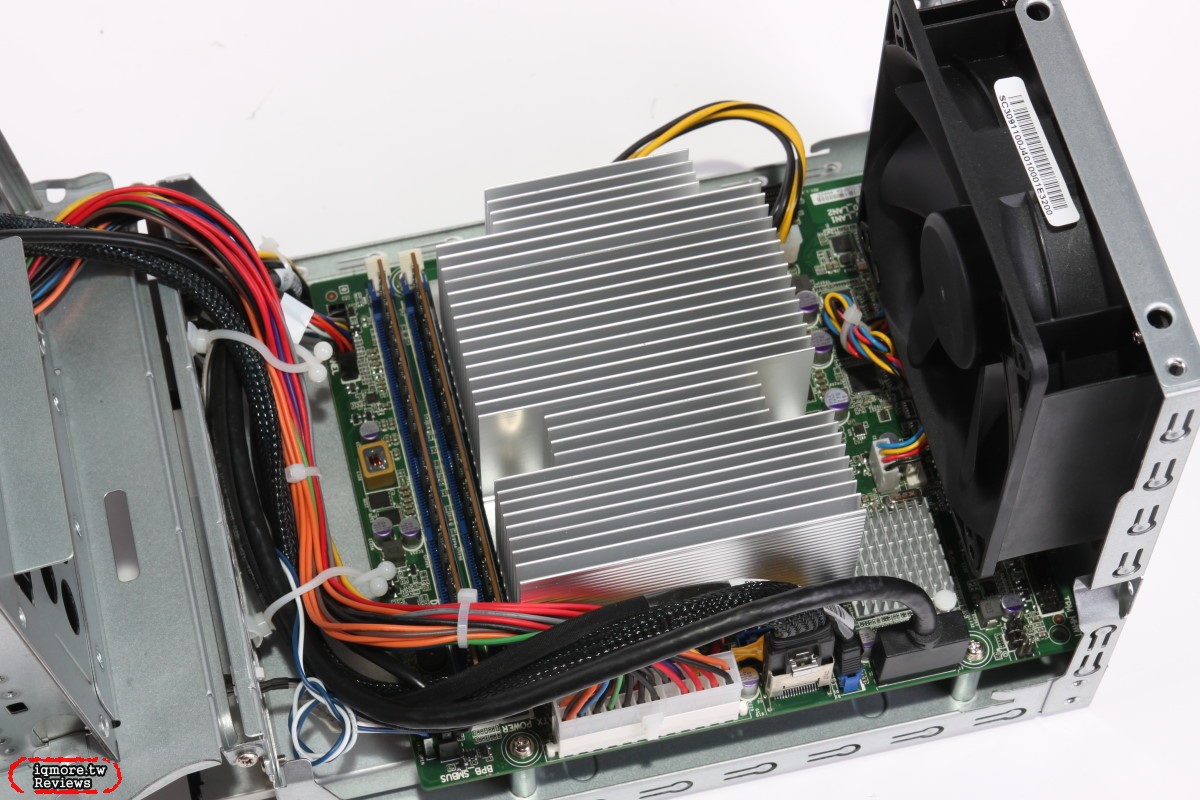

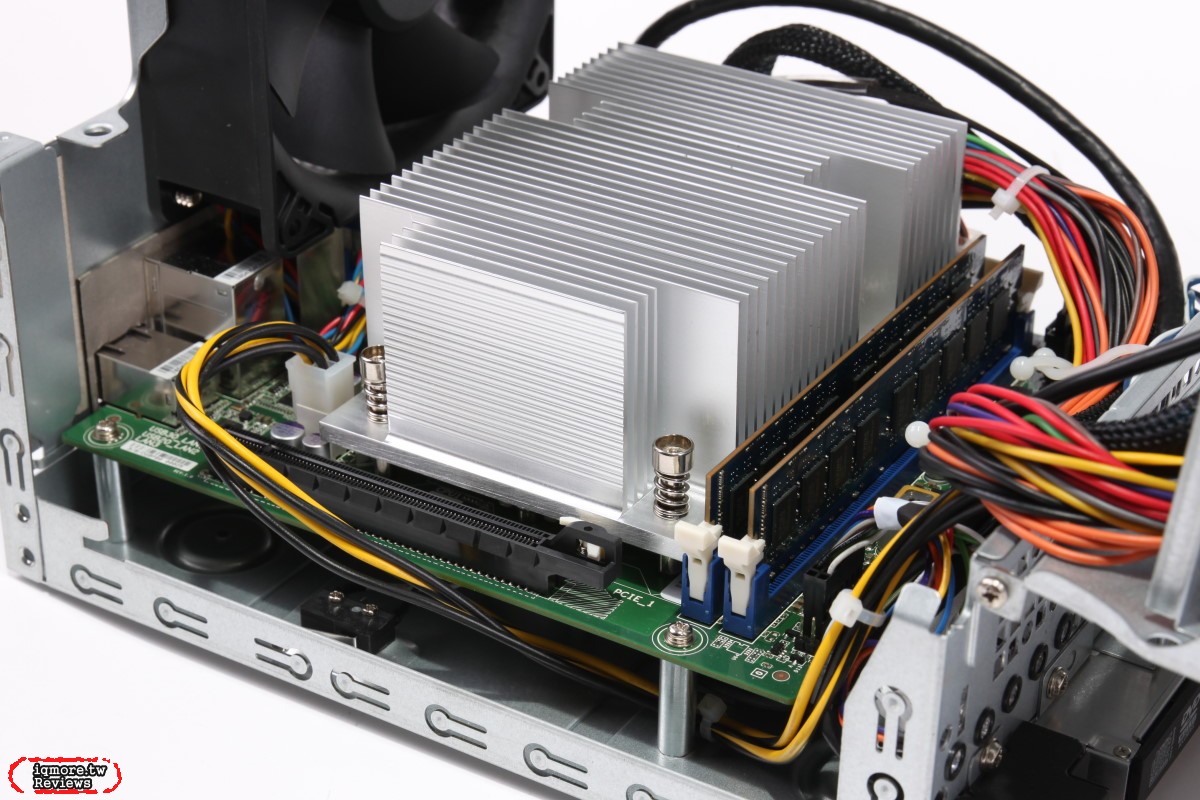

從內部來看，可以看到Acer Altos C100 F3的設計方式，中間主要是使用無風扇的大塊散熱器，機殼後方則是使用風扇將內部的熱能往外抽。

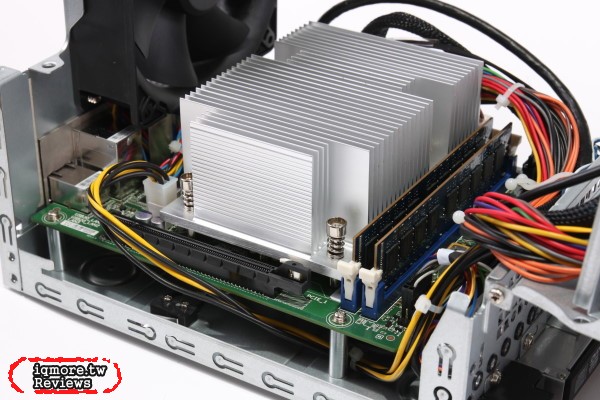

Acer Altos C100 F3的記憶體設計方式，是放在散熱器的後方。

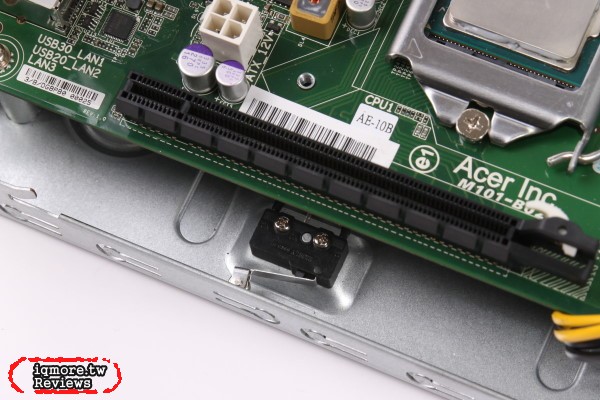

在Acer Altos C100 F3機殼的側邊，有看到一個小裝置，這是負責統計機殼開啟的次數。。

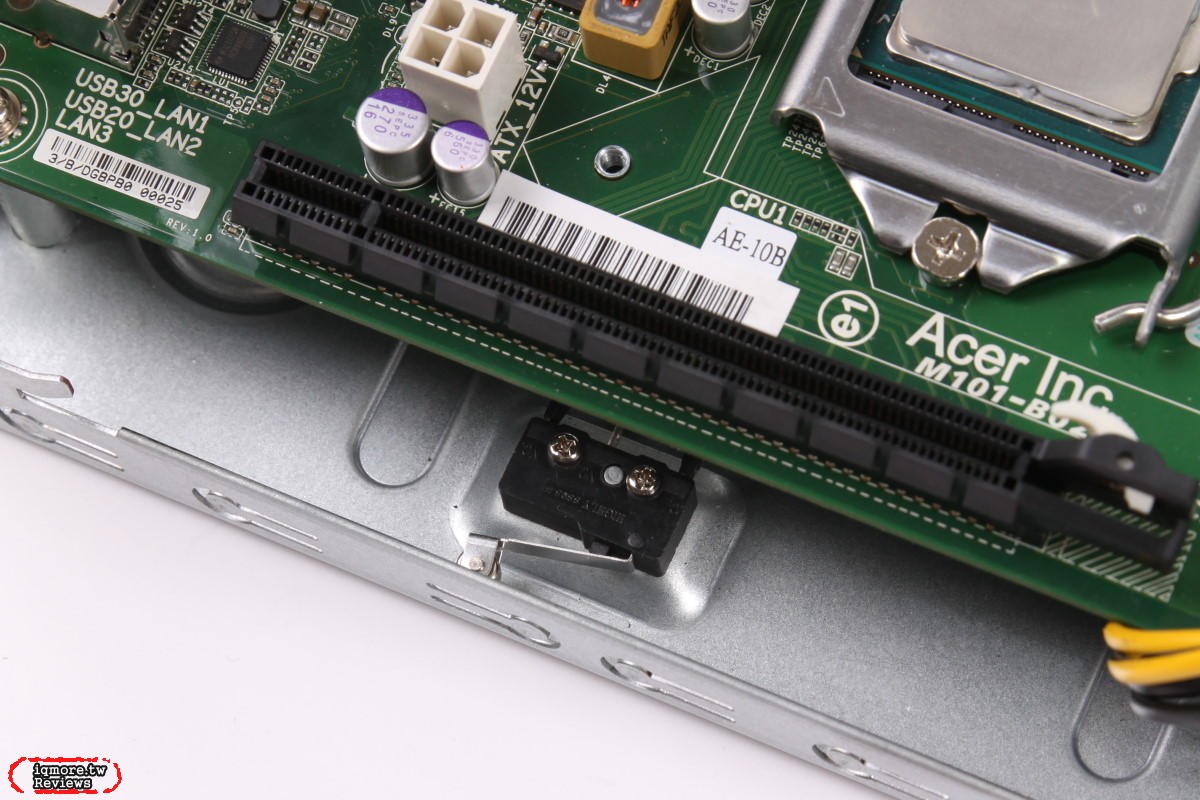

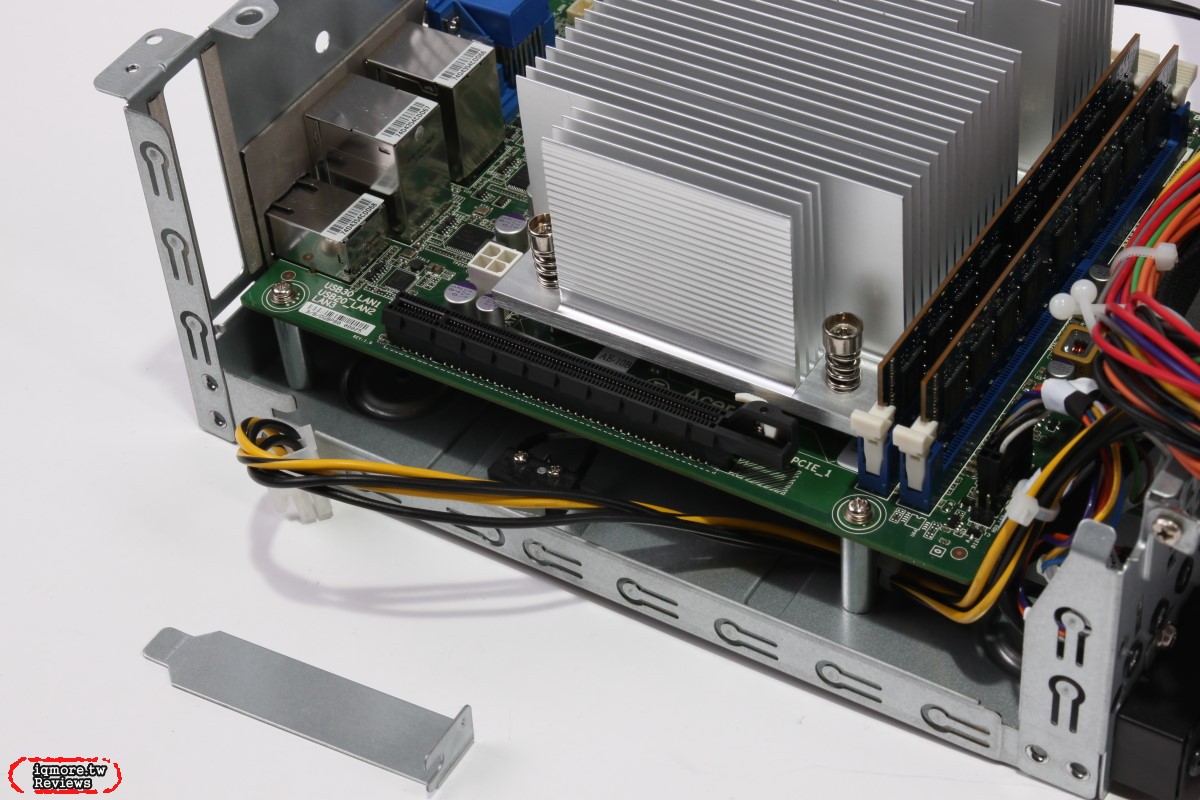

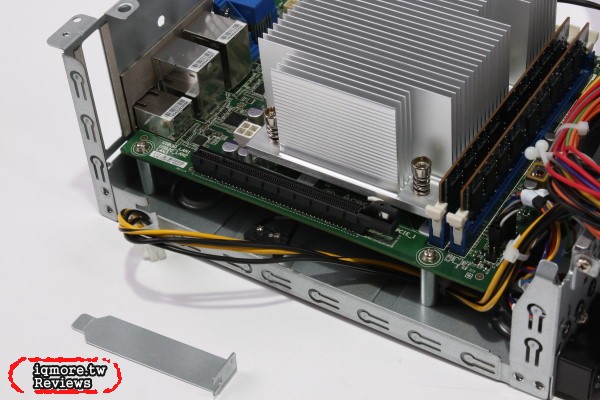

從Acer Altos C100 F3的主機板可以看到，下方保有一個PCI-E插槽可以使用，不過礙於空間設計只能支援Low Profile規格。

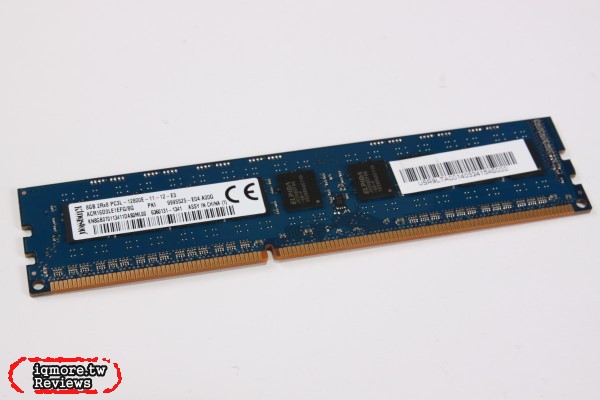

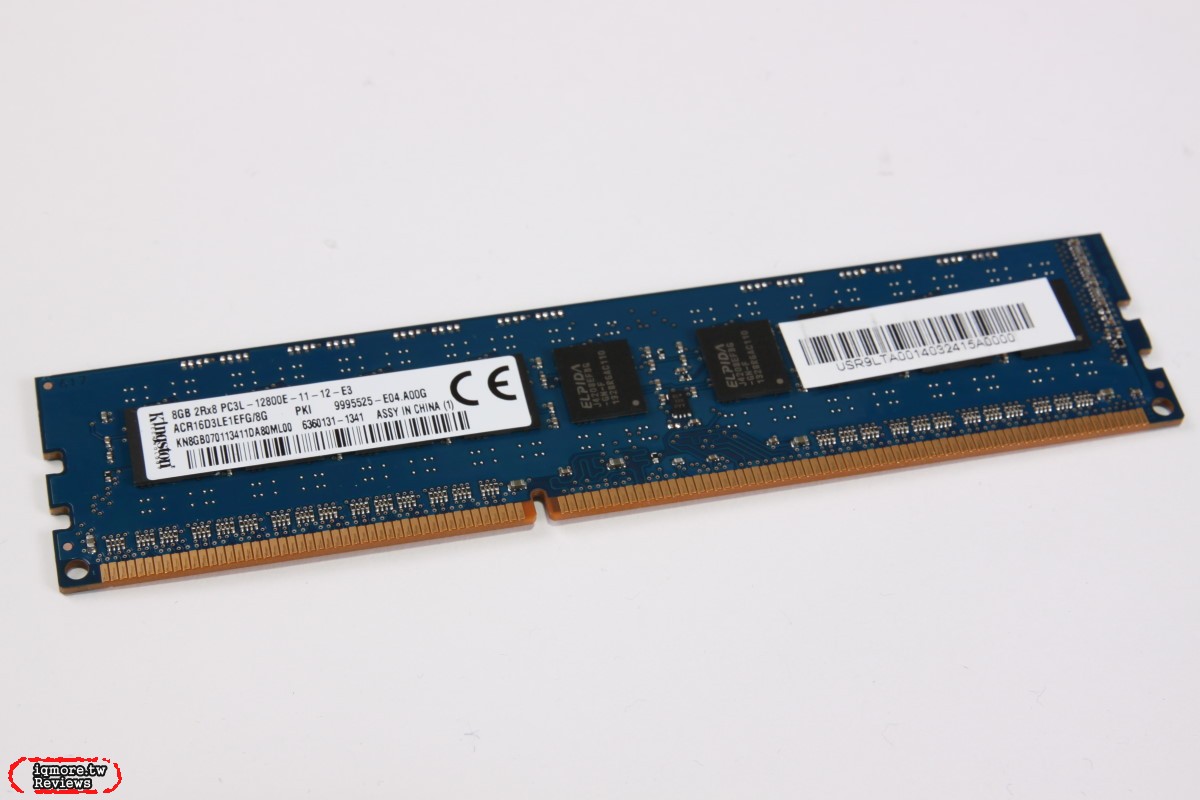

Acer Altos C100 F3的記憶體為2條金士頓 Kingston推出的低電壓版DDR3-1600 8GB ECC記憶體。

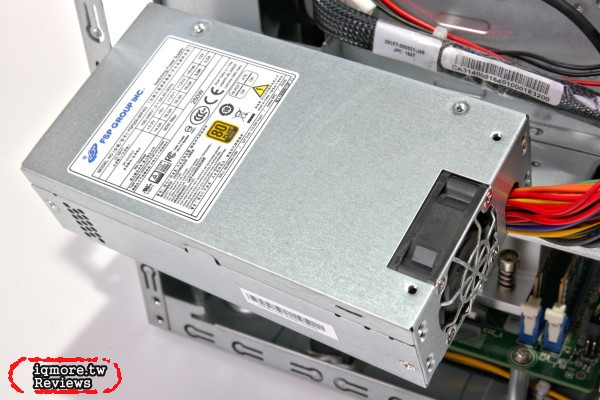

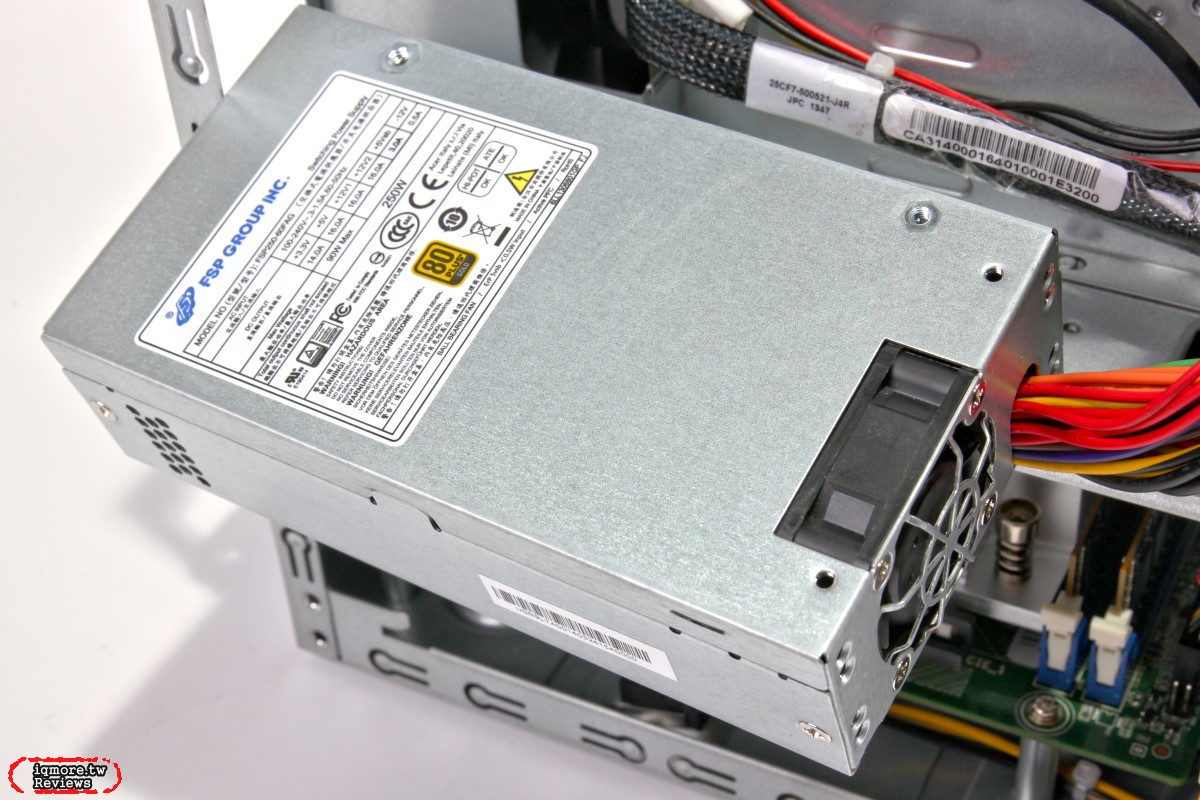

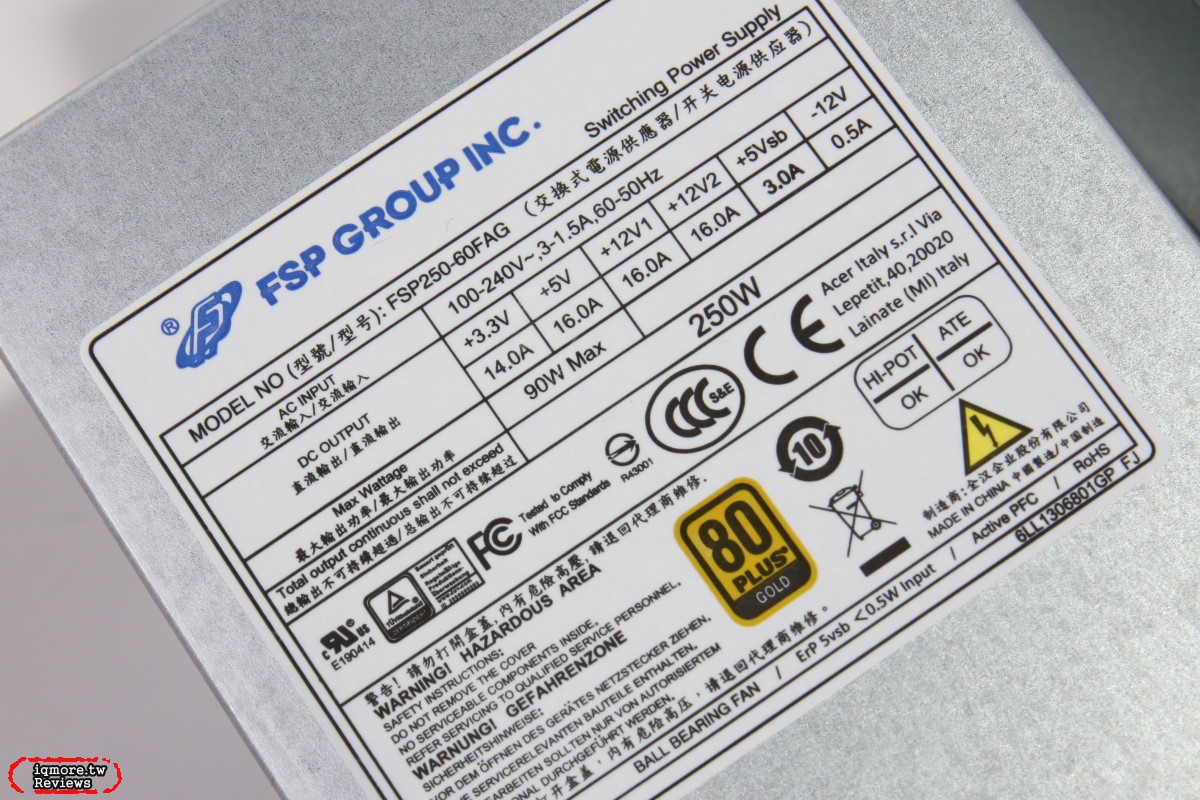

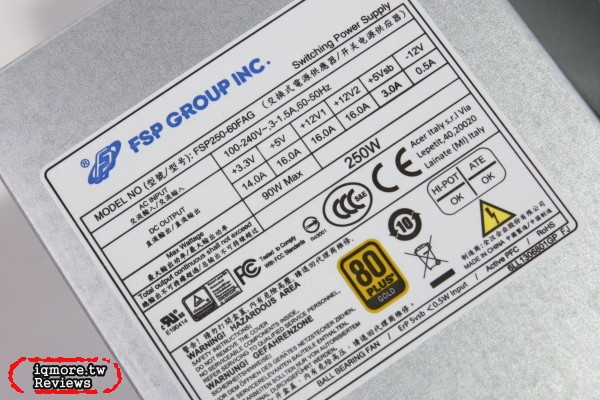

Acer Altos C100 F3的電源供應器採用全漢 FSP 的 250W，並且從下方的貼紙可以看到具備 80 Plus 金牌認證。

在電源供應器後方，也有設計一個小風扇來協助電源供應器的散熱。

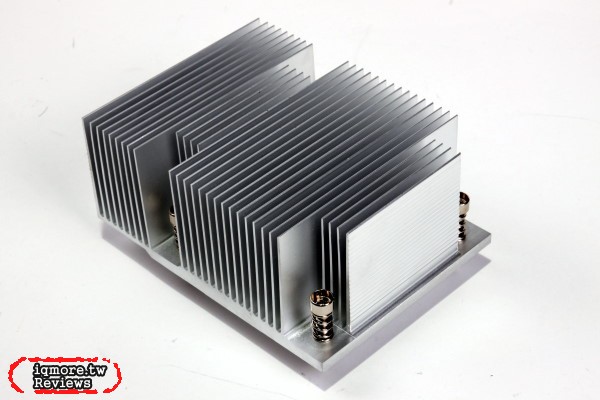

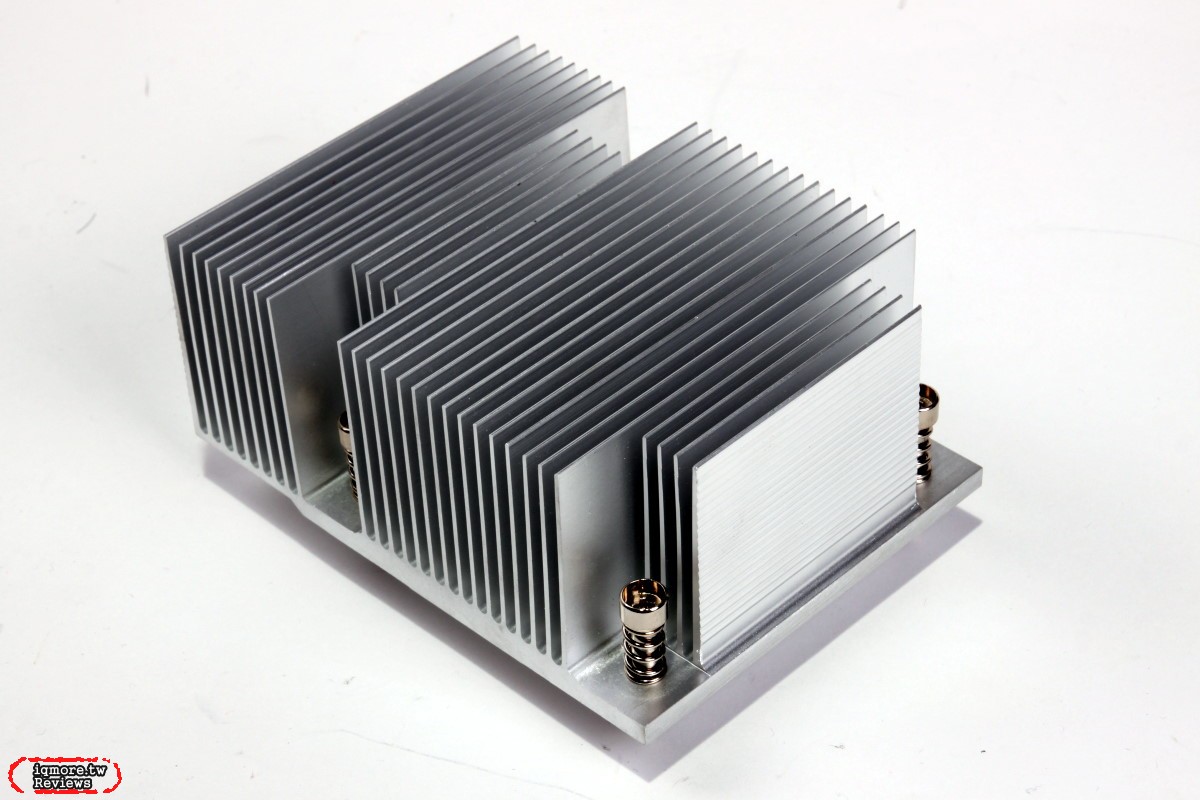

Acer Altos C100 F3的散熱器，體積其實不小。

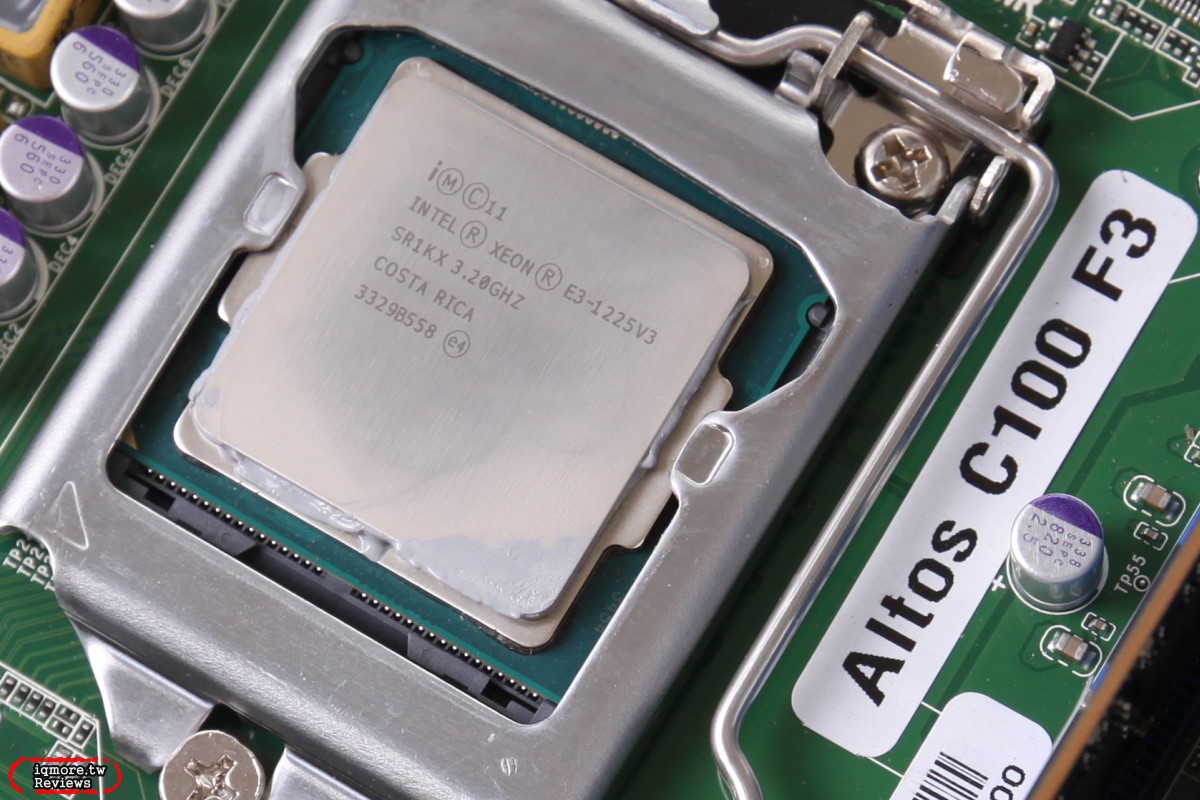

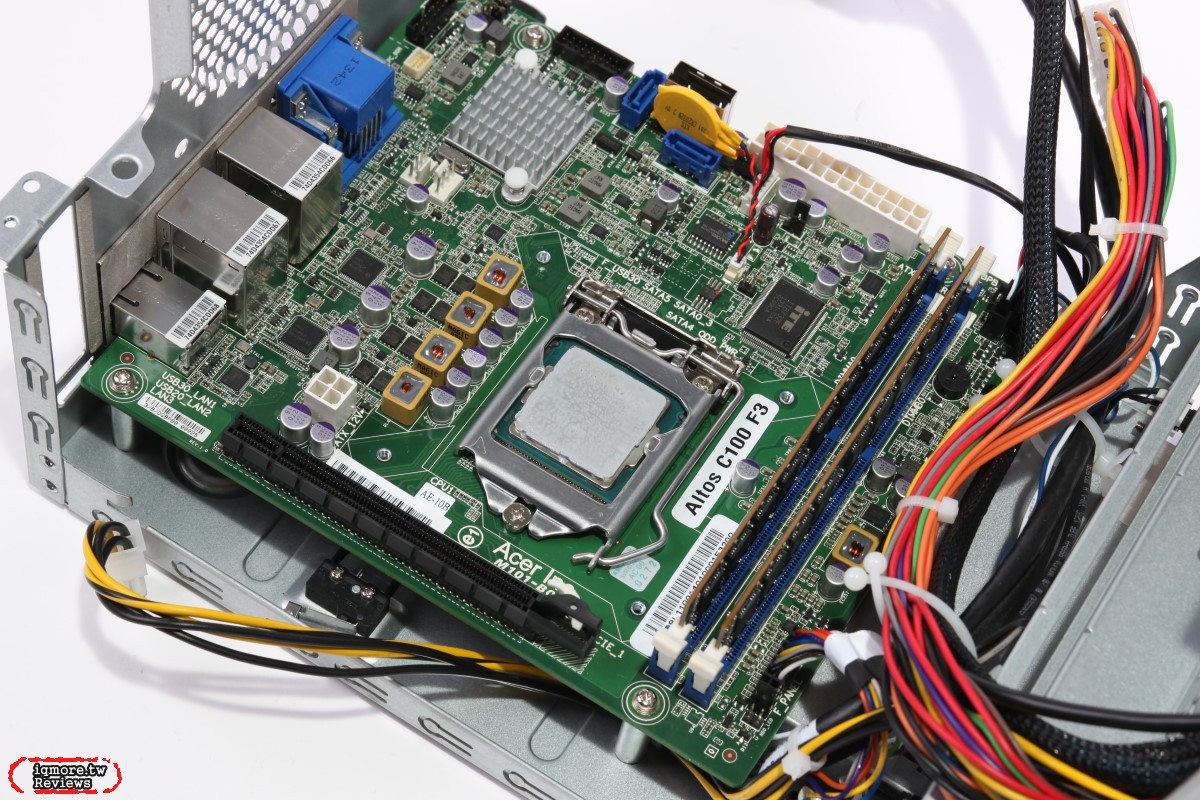

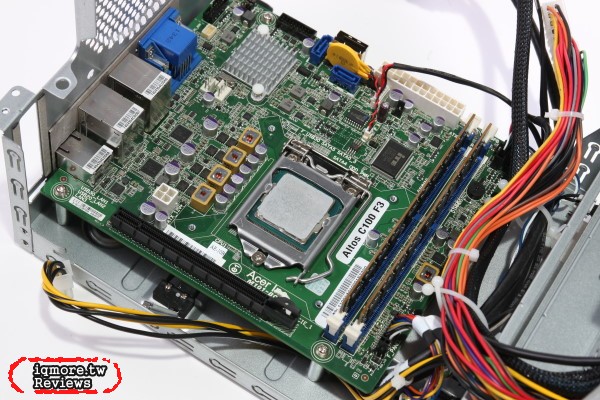

當拆下Acer Altos C100 F3的散熱器，就可以看到Acer Altos C100 F3所使用的處理器，不過由於有塗上散熱膏，因此要看清楚的話，要先清除散熱膏。

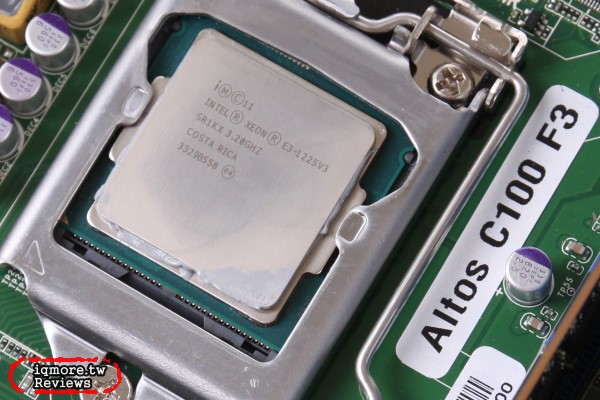

Acer Altos C100 F3 本篇所測試的機種規格，是採用Intel Xeon E3 1225 V3 。

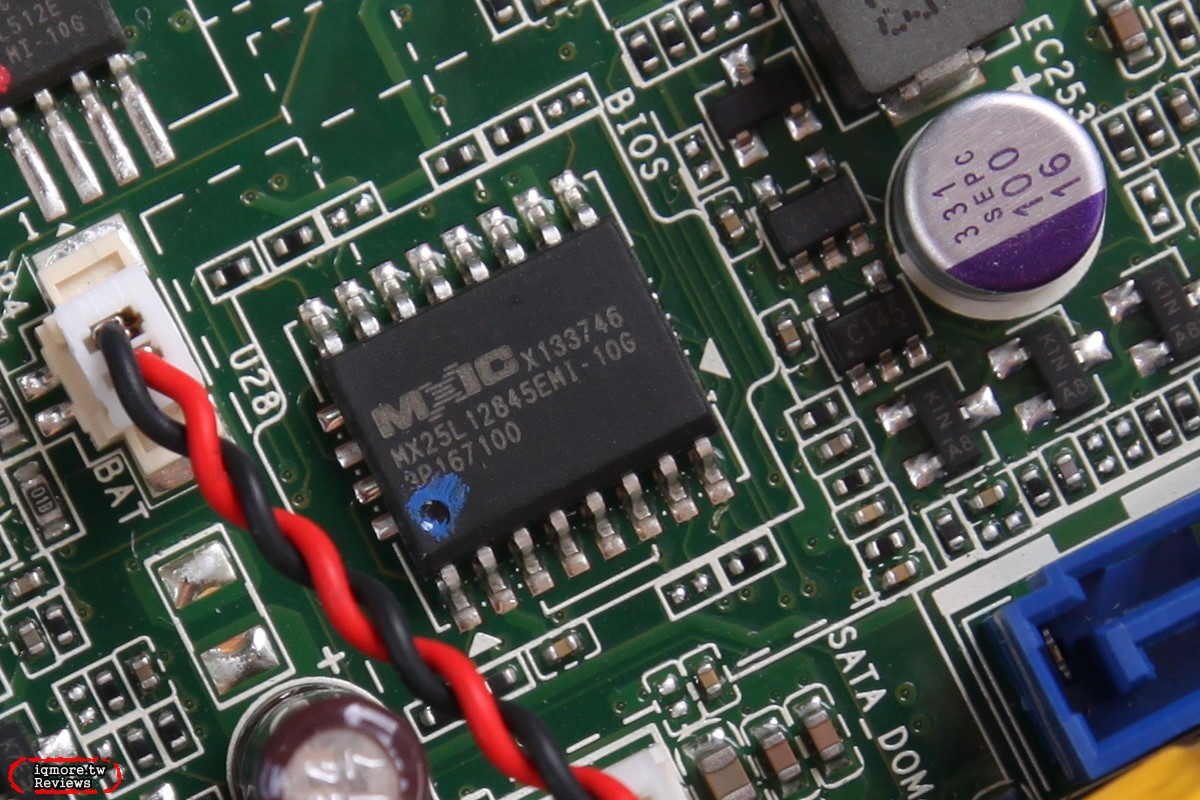

Macronix MX25L12845EMI-10G。

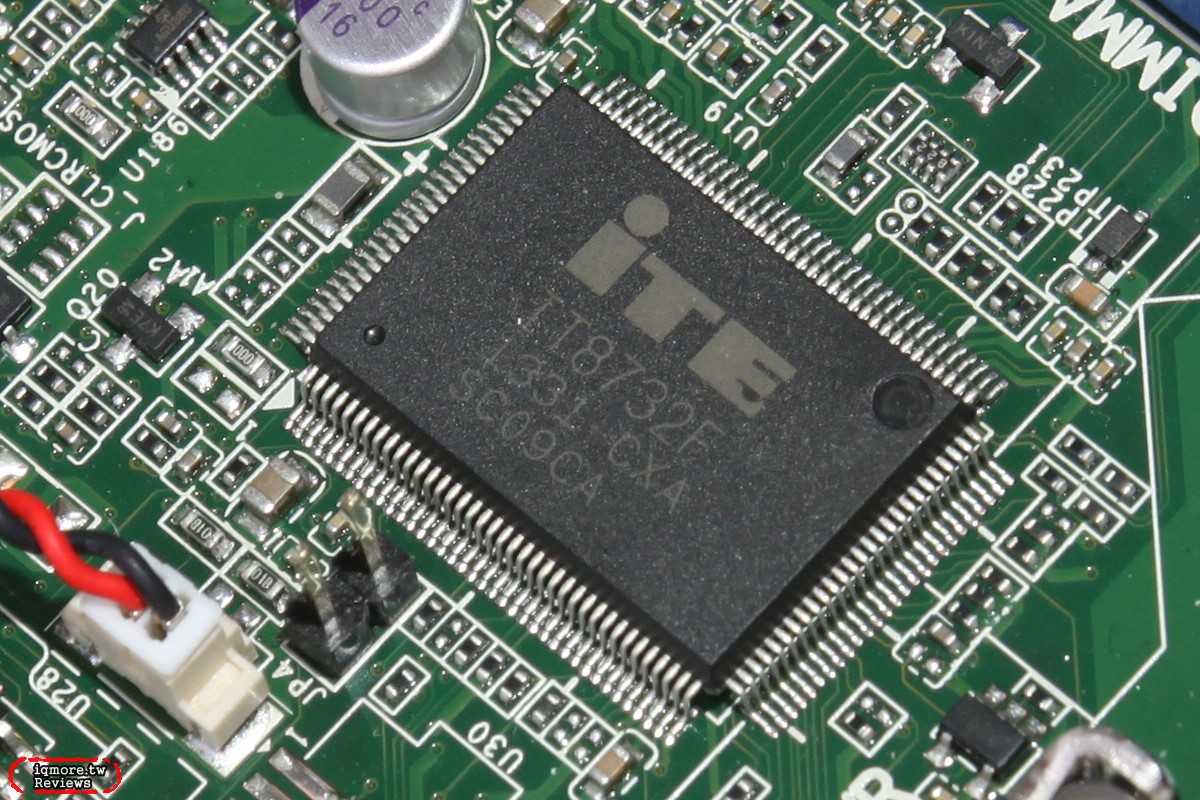

ITE IT8732F。

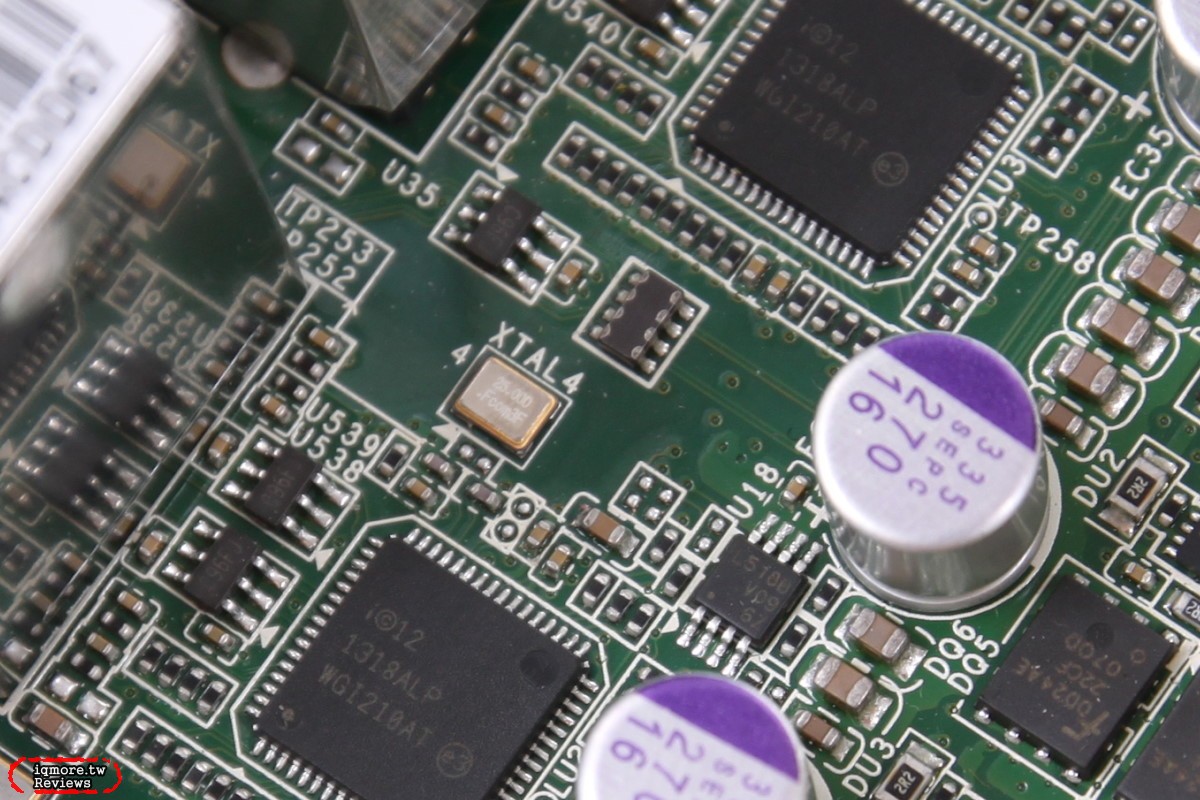

在網路連線方面，Acer Altos C100 F3有2組Intel WGI210晶片，提供給其中2個Gigabit網路埠。

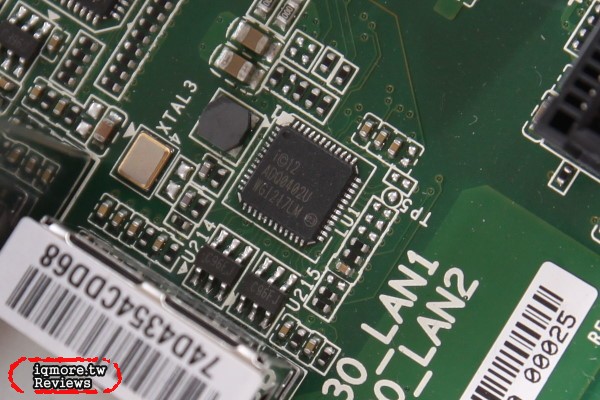

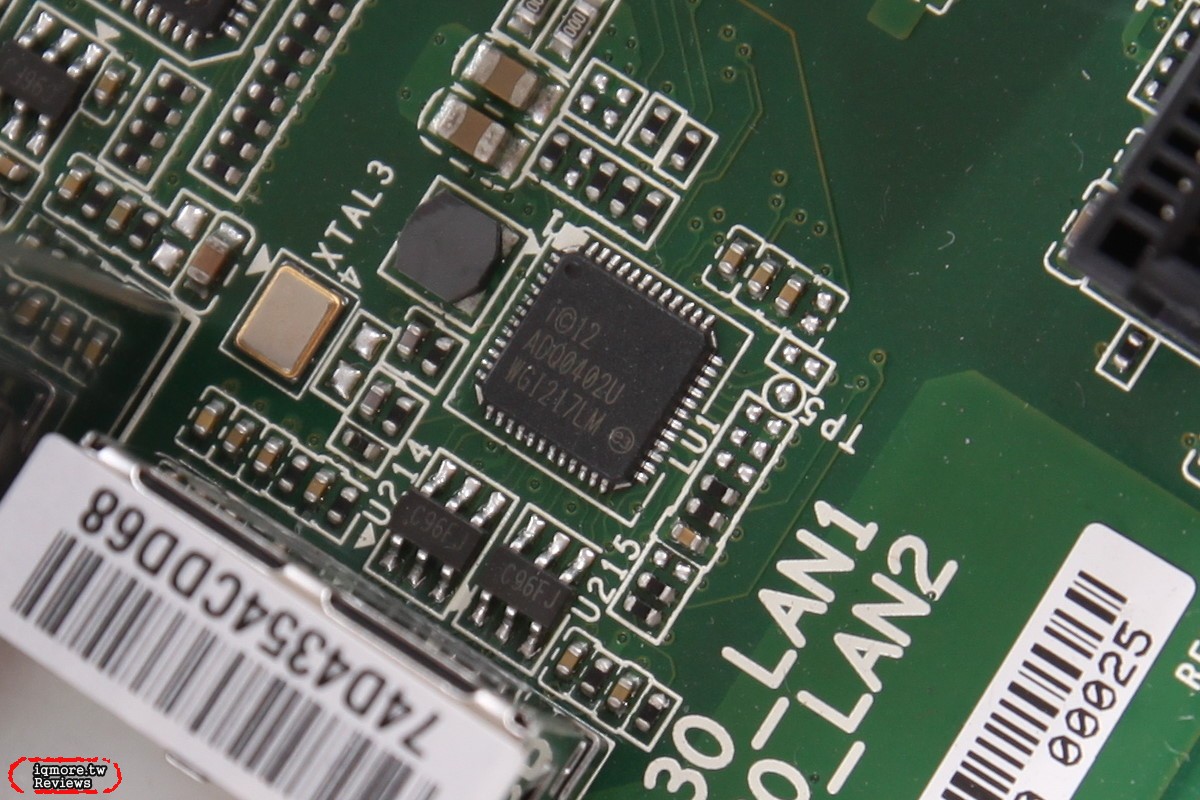

另外，還有1個Intel WGI217晶片，也是提供給網路連線使用，同樣也支援Gigabit等級規格。
