四、 Blackwidow Ultimate 2014 拆解圖

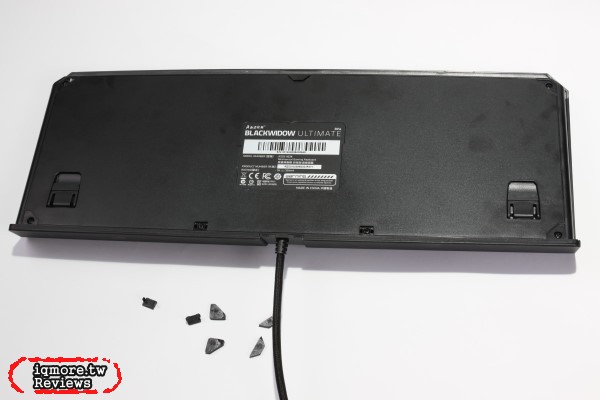

再來就是拆解Razer Blackwidow Ultimate 2014,這裡不建議使用者自行拆解,否則容易造成人為損壞而破壞保固。拆解時要先拆下4個角的腳墊下螺絲,以及2個隱藏背蓋下方的螺絲。

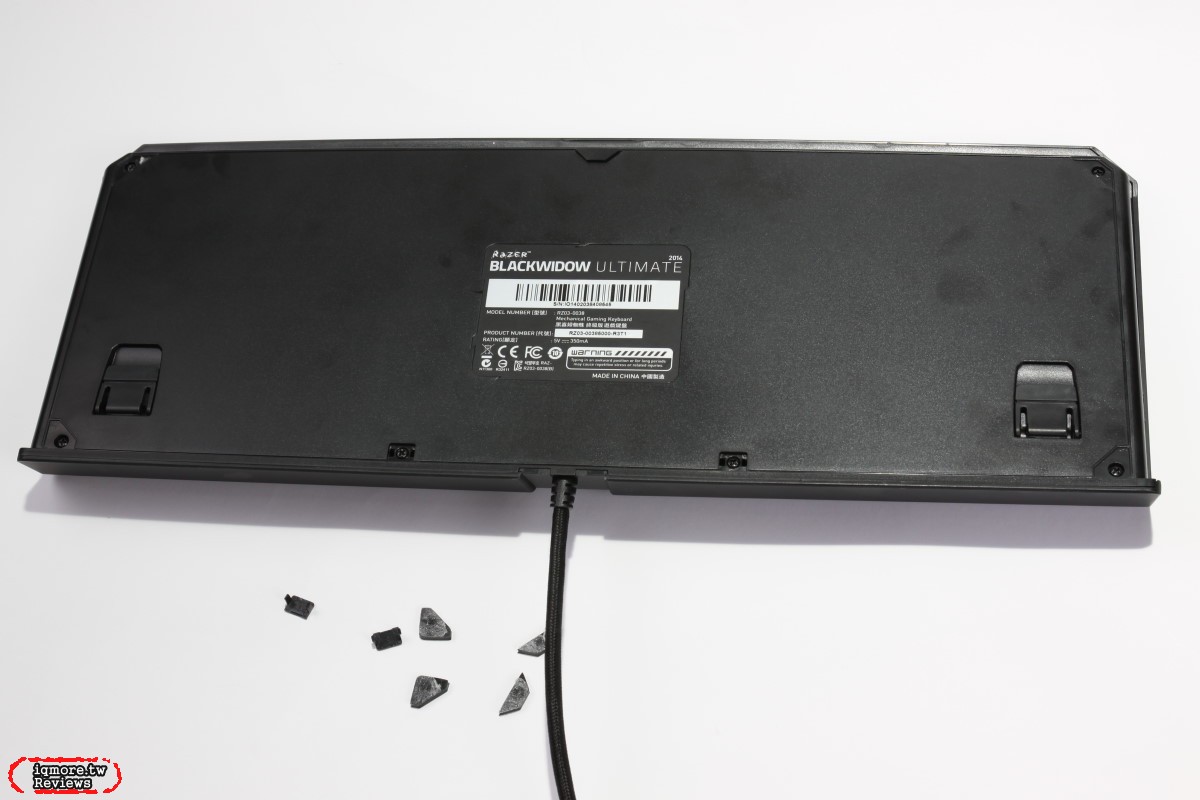

卸下6個螺絲後,就能直接拆下 Razer Blackwidow Ultimate 2014 的上下蓋,不過在拆卸的過程要注意卡榫的卡扣,如果一不注意就有可能會破壞外殼。

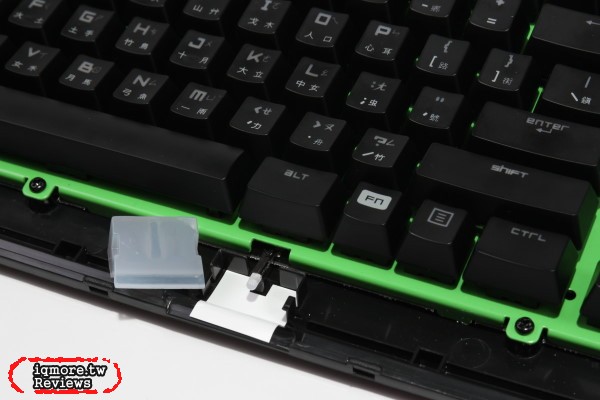

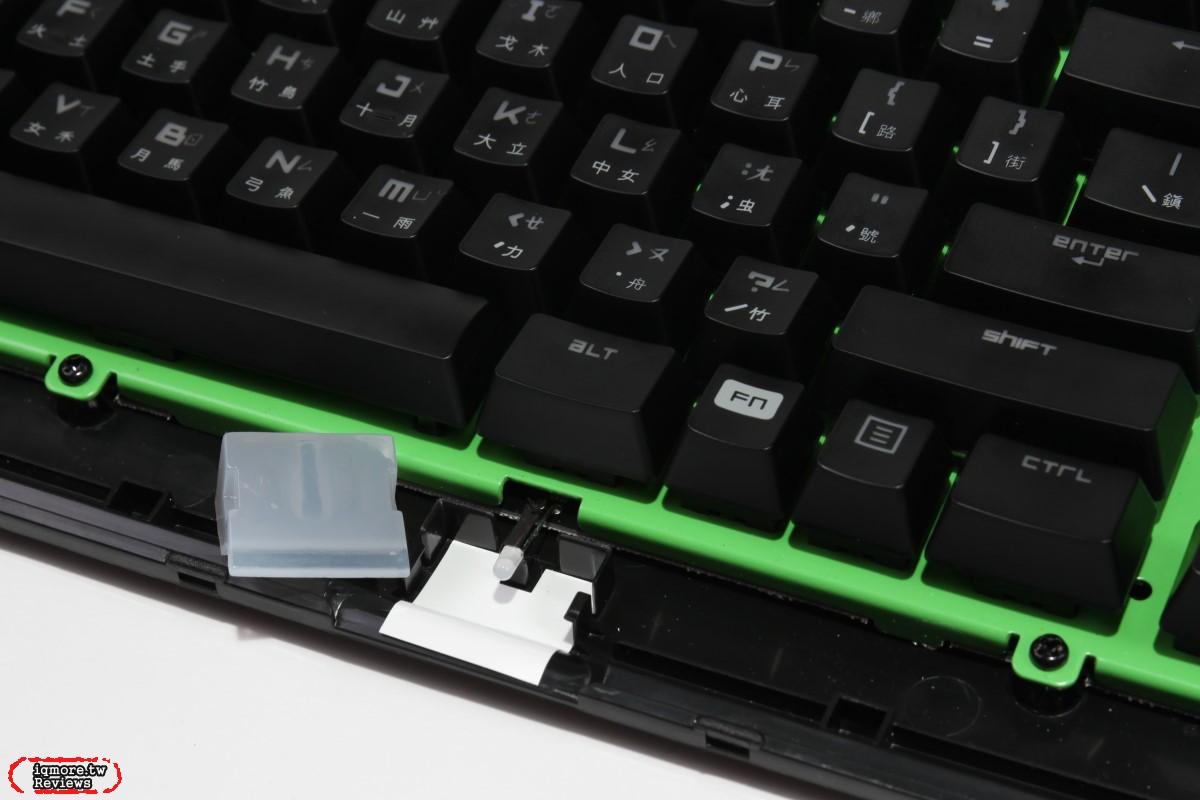

Razer Blackwidow Ultimate 2014 黑寡婦終極版 的下方也有設計LED燈,並有蓋上導光套來均勻散光。

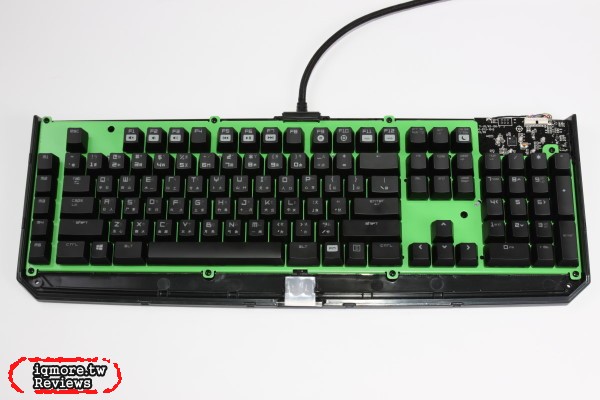

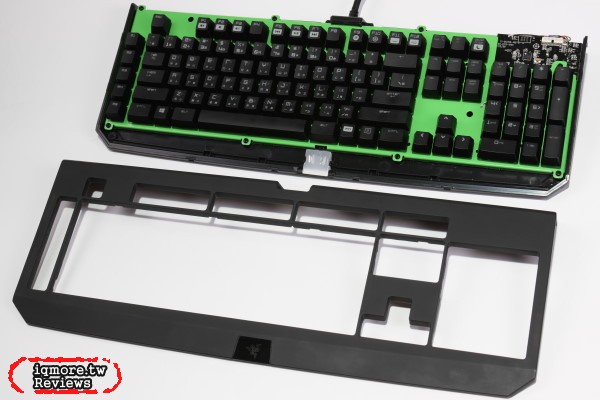

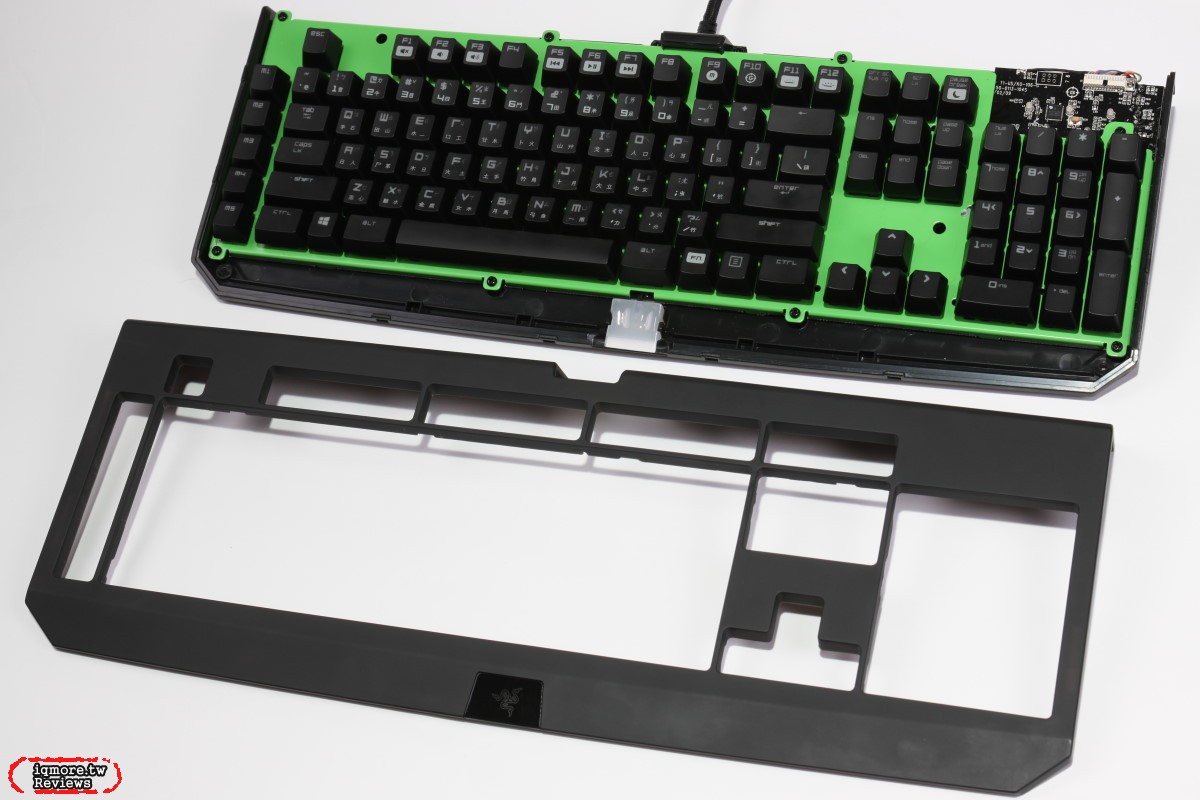

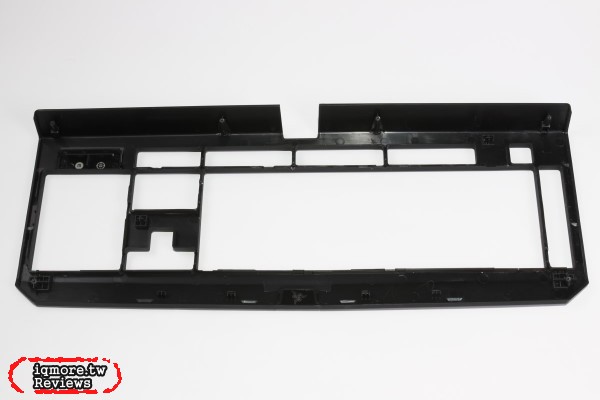

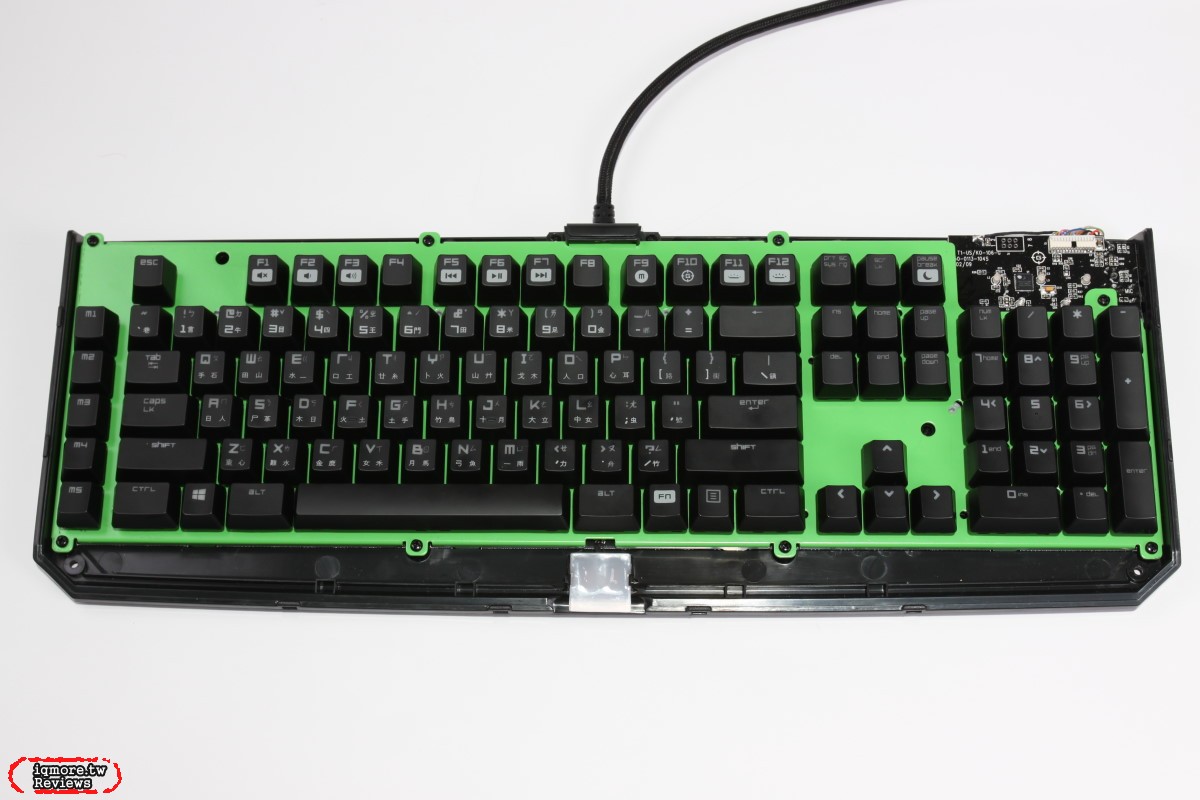

拿掉Razer Blackwidow Ultimate 2014的上蓋。

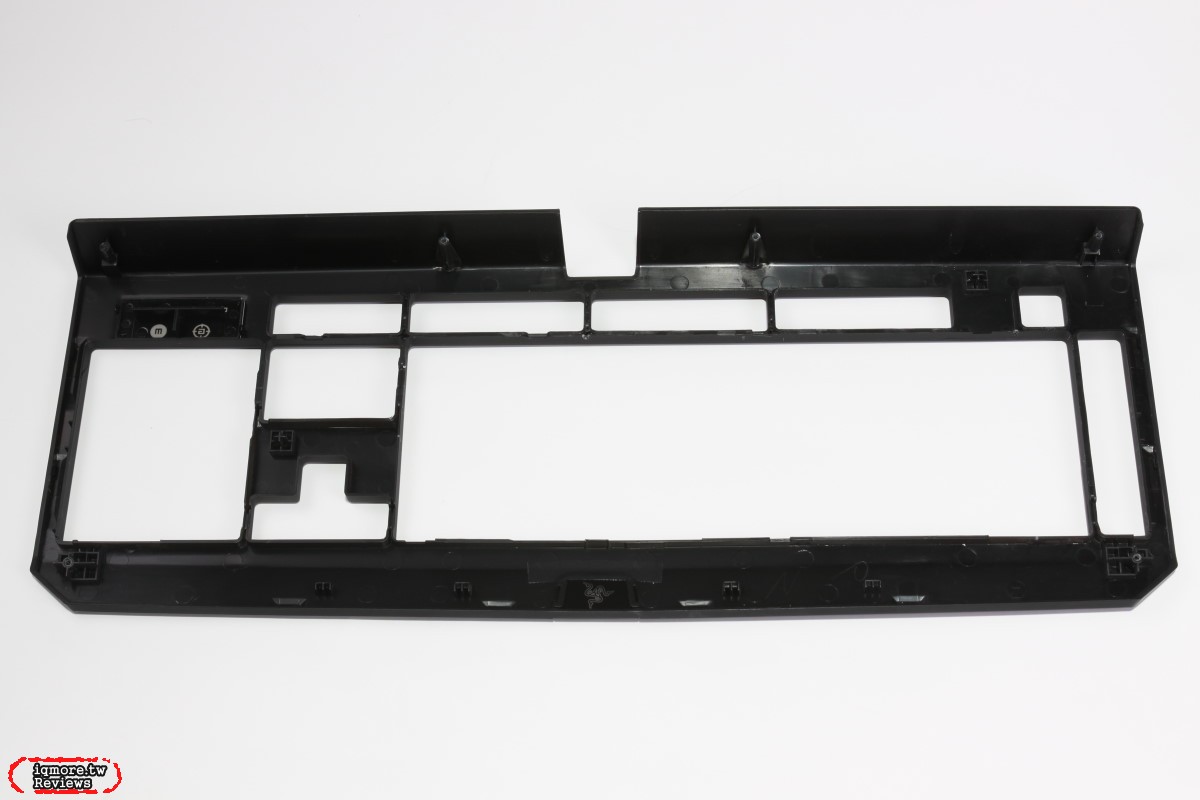

Razer Blackwidow Ultimate 2014 的上蓋。

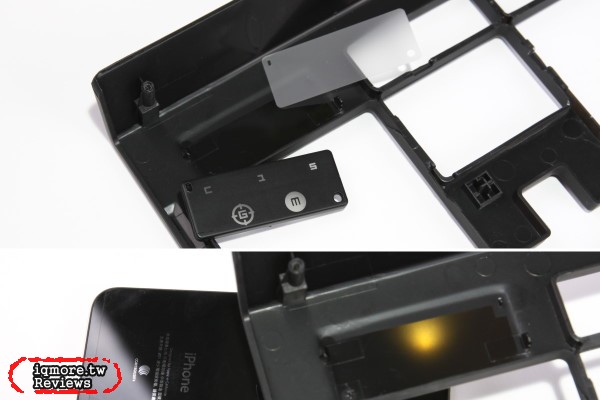

Razer Blackwidow Ultimate 2014 右上方的設計內部,原始塑膠也是採用黑色透明設計,再透過黑色噴漆方式來完成。

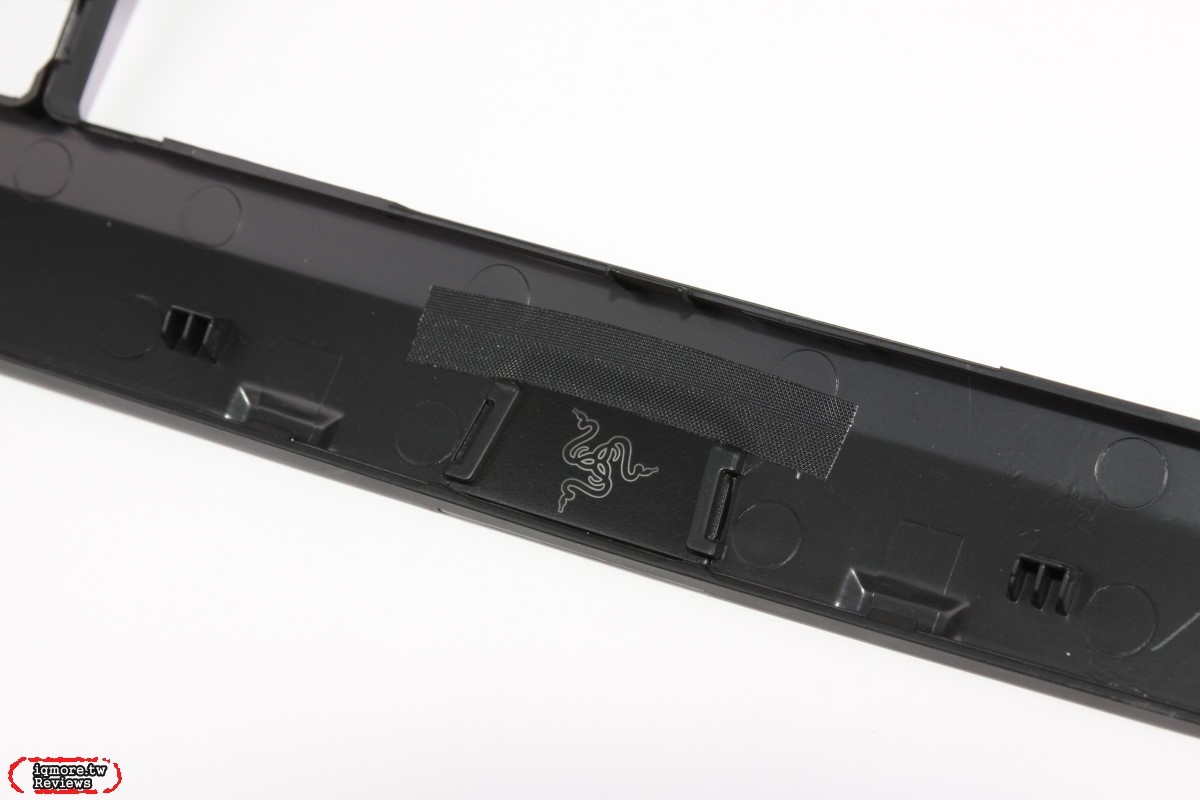

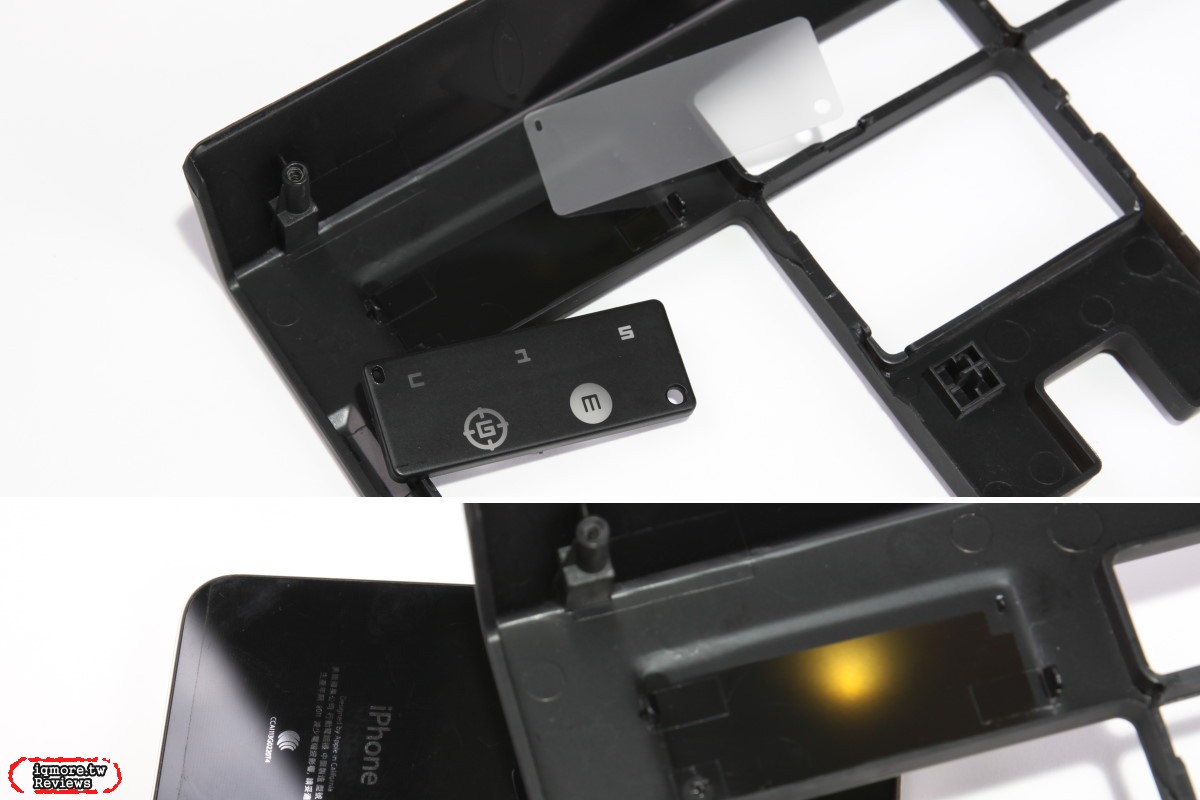

Razer Blackwidow Ultimate 2014 的底部透光LOGO設計上蓋。

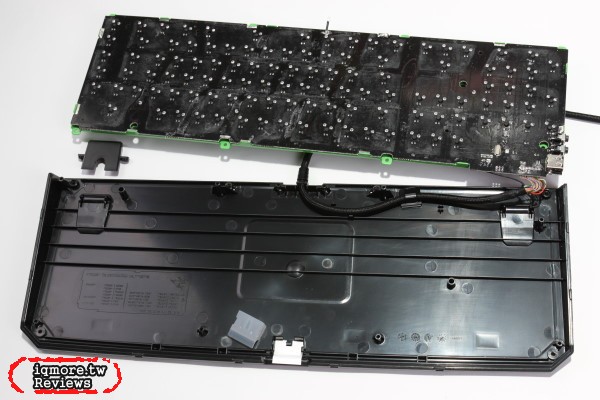

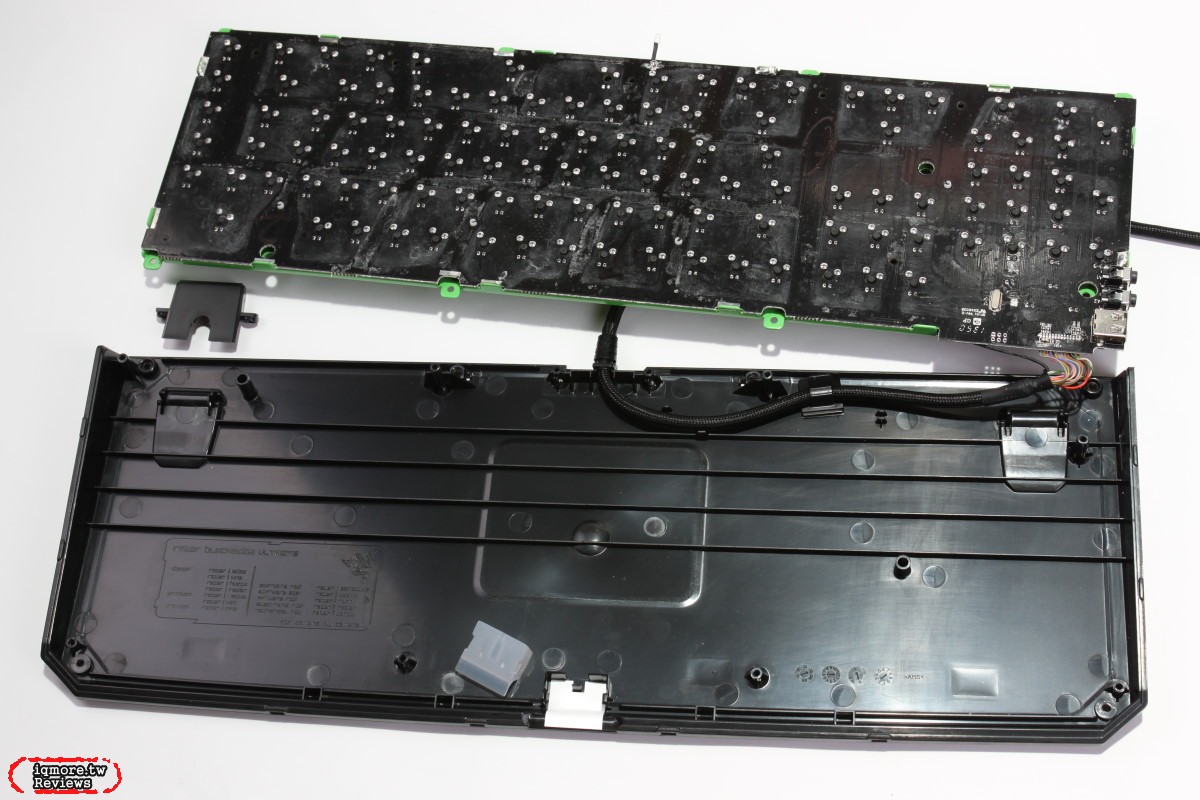

Razer Blackwidow Ultimate 2014 下蓋以及PCB電路板設計。

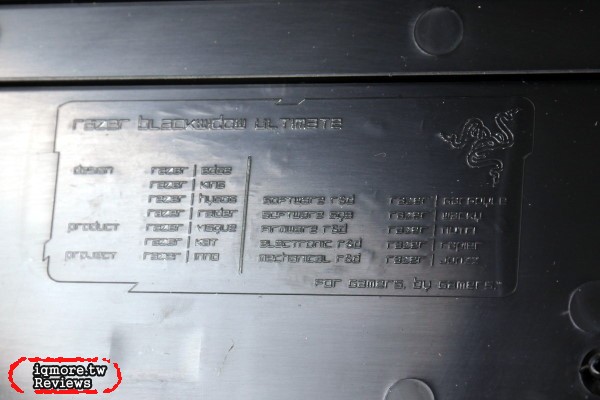

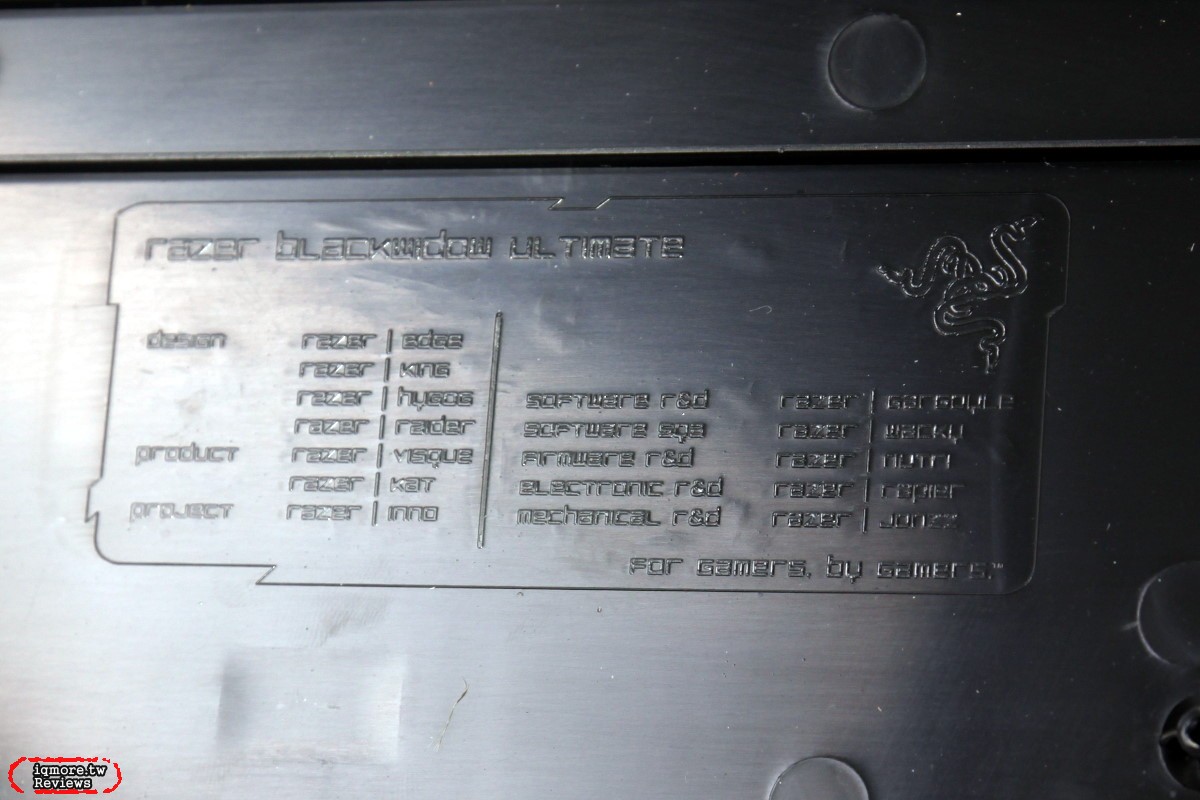

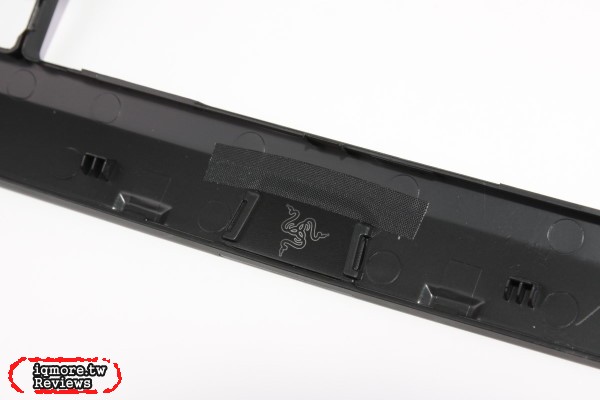

Razer Blackwidow Ultimate 2014 在下蓋設計還有弄上許多名字,一般在設計鍵盤時比較少見到。

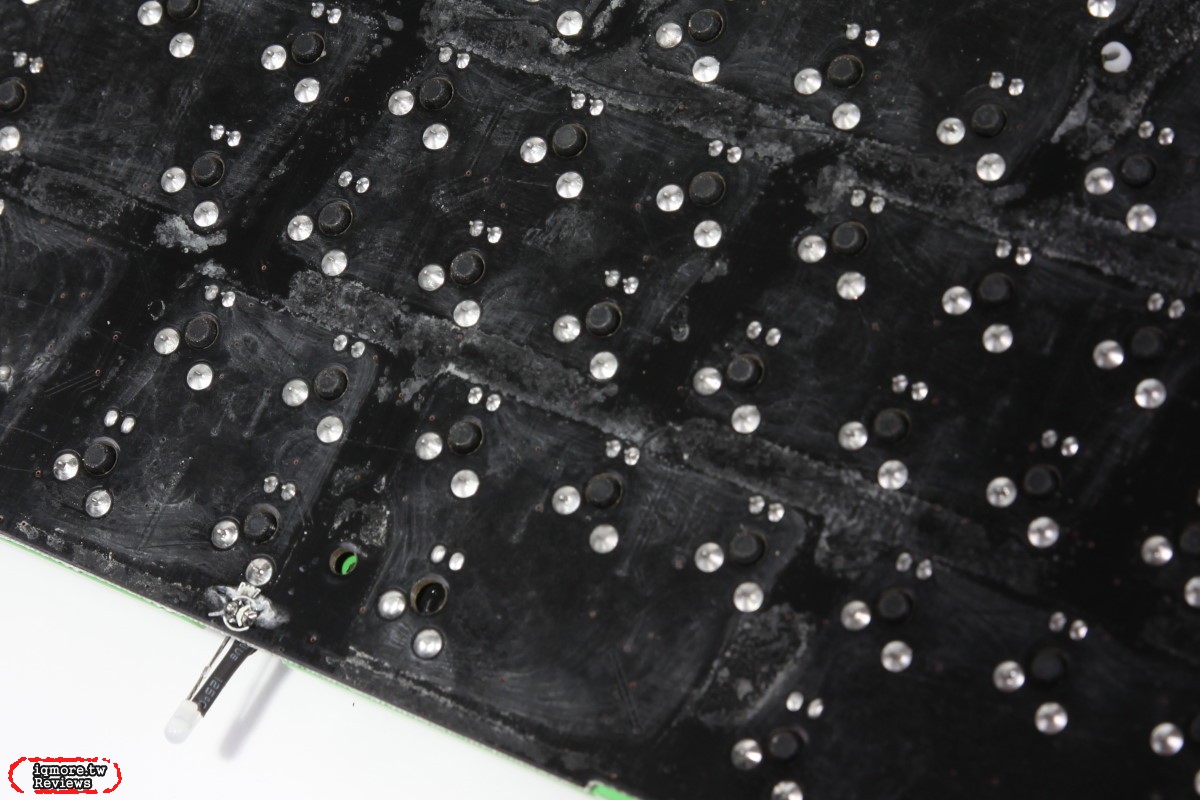

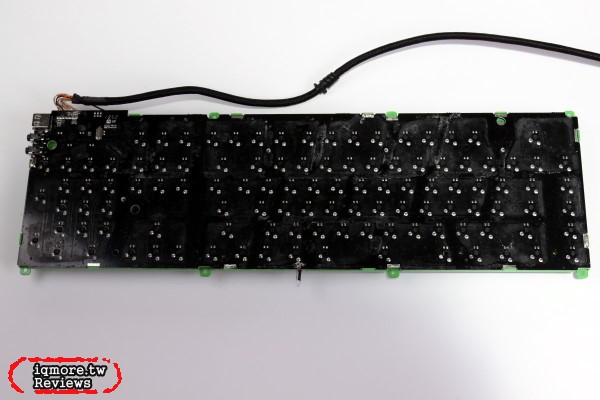

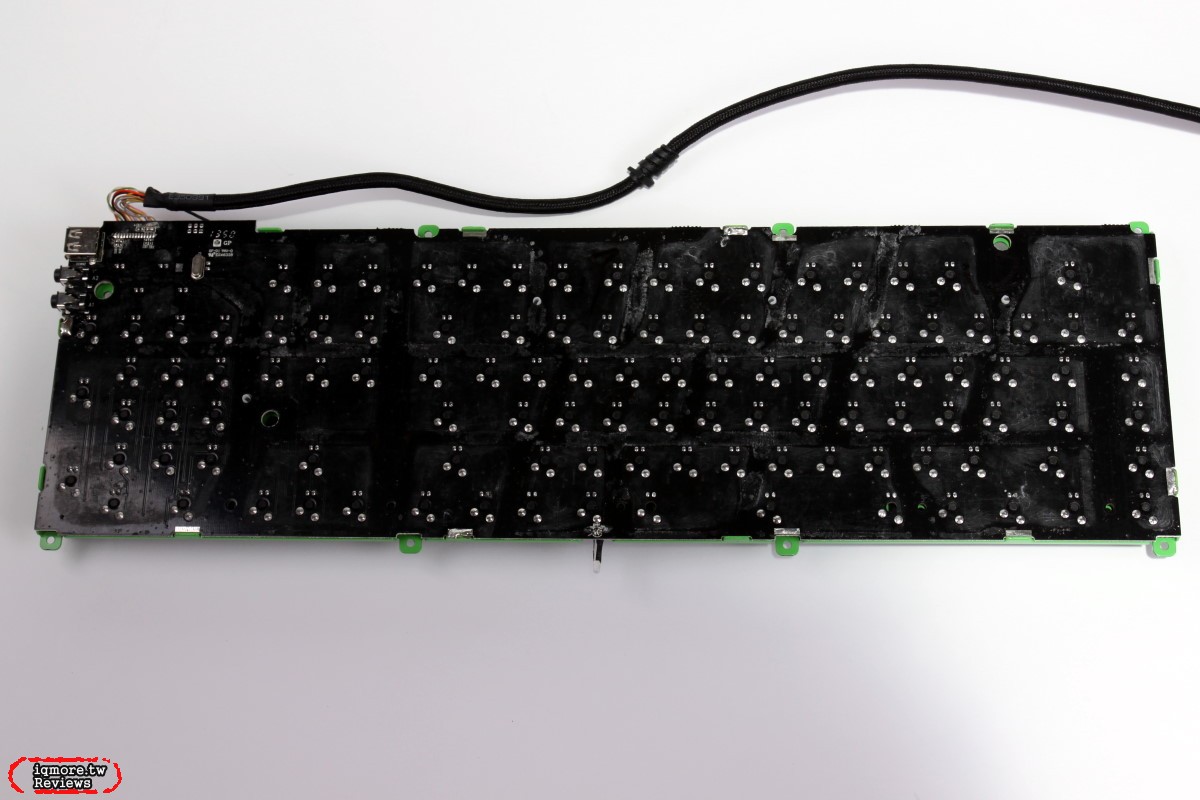

Razer Blackwidow Ultimate 2014 的底部PCB設計。

Razer Blackwidow Ultimate 2014 的接線設計是使用焊接方式來連接。

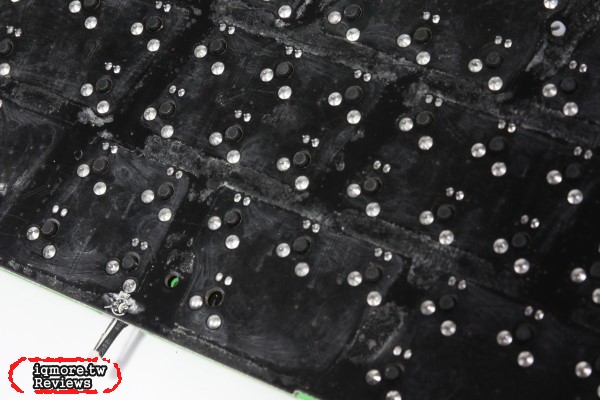

Razer Blackwidow Ultimate 2014 的電路板很明顯在外觀上沒有特別洗乾淨,外觀會比較醜一些,但這是不影響手感與功能。

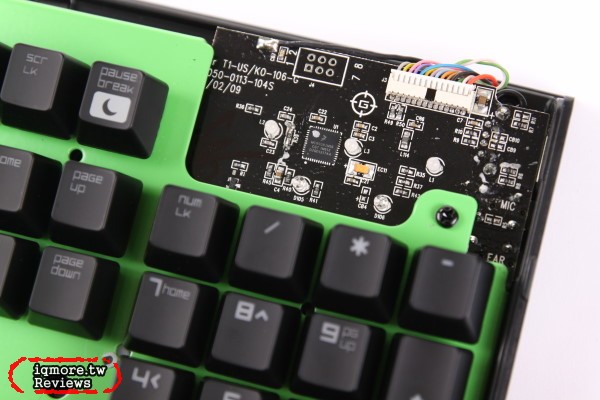

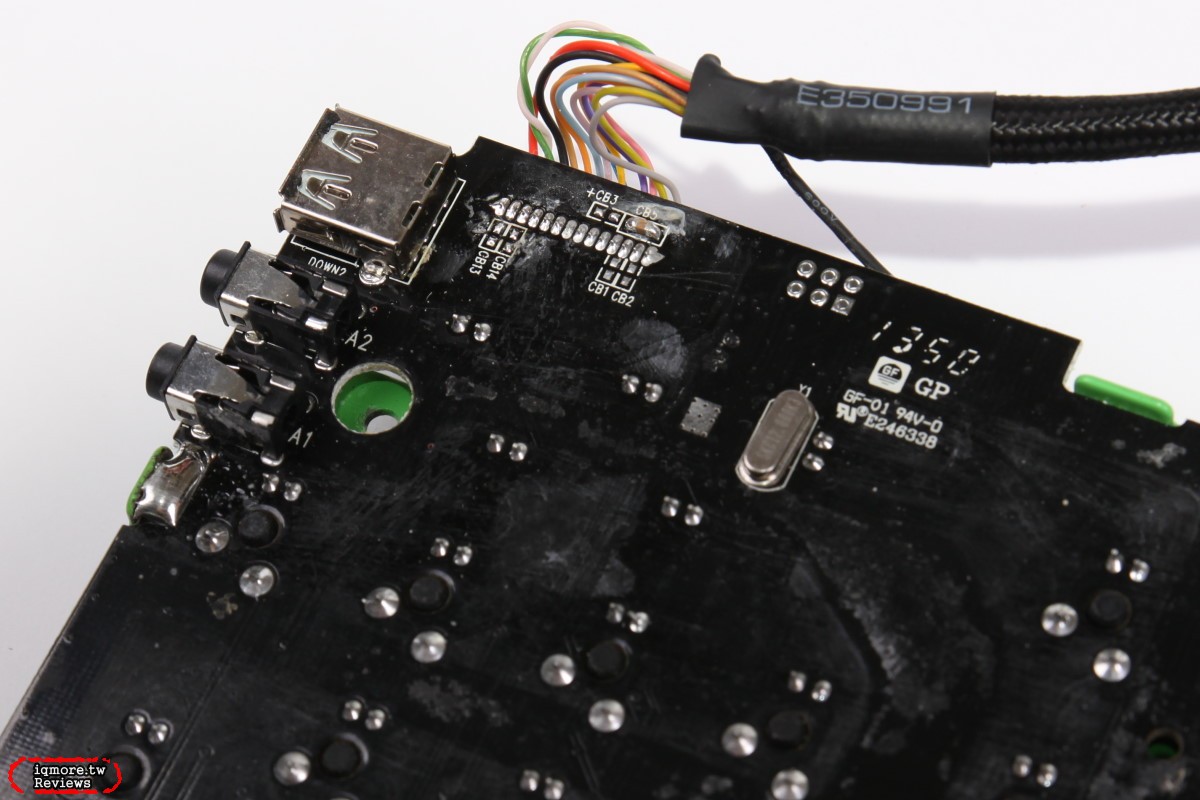

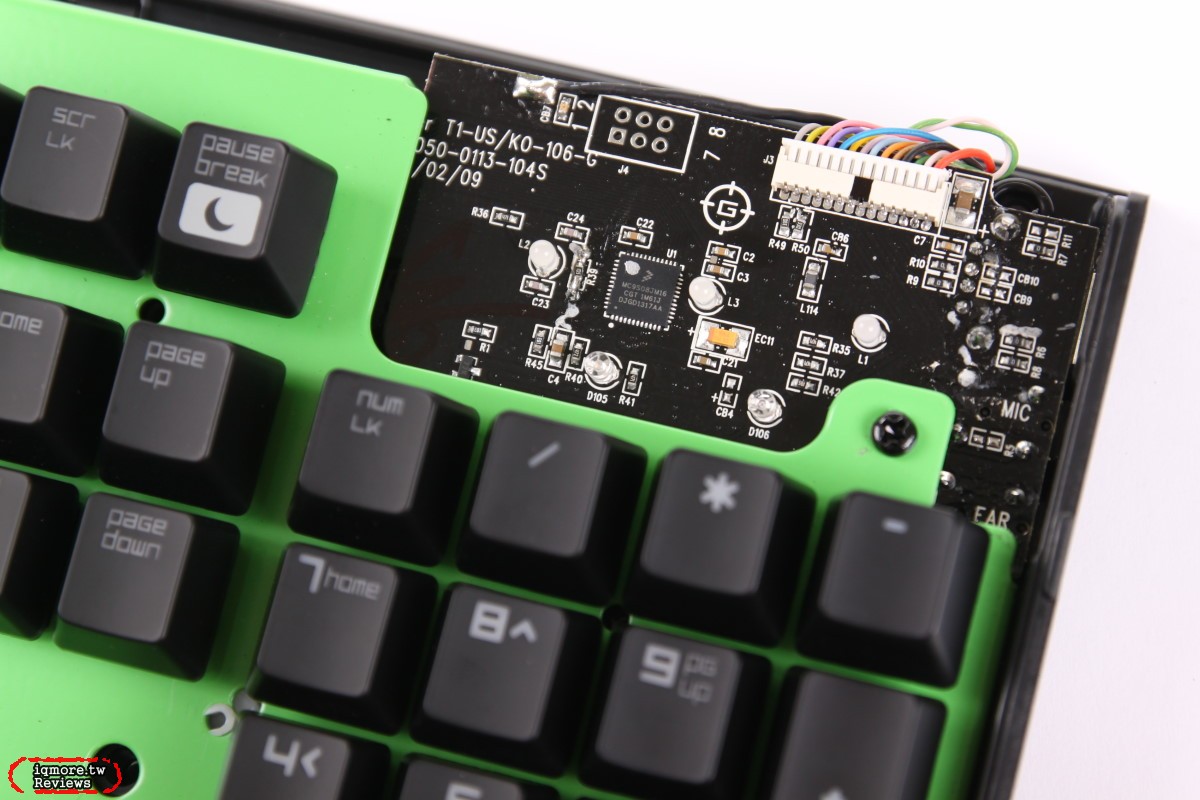

Razer Blackwidow Ultimate 2014 黑寡婦終極版 的主要晶片設計在右上方處。

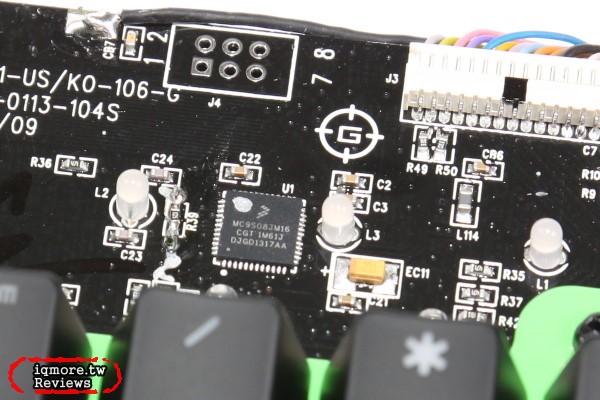

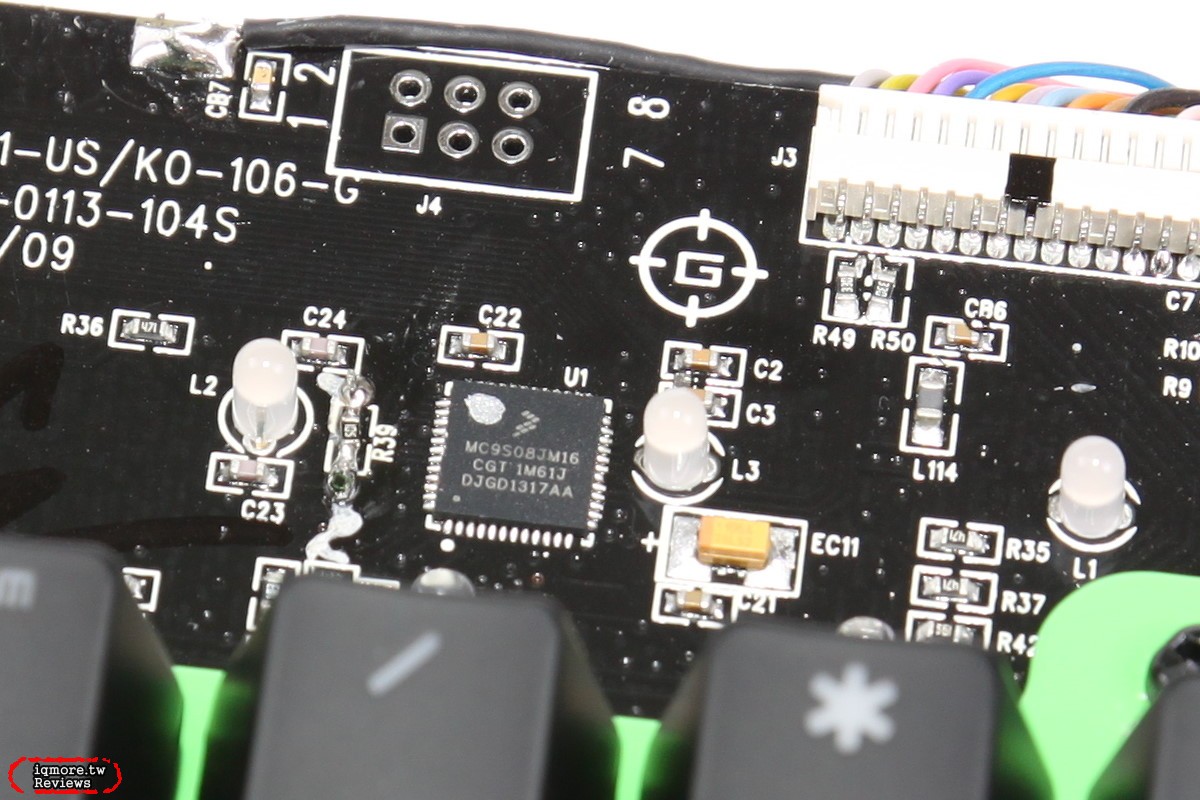

Razer Blackwidow Ultimate 2014 採用 Freescale MC9S08JM16 8-bit 控制器,支援USB 2.0 full-speed (datasheet)。

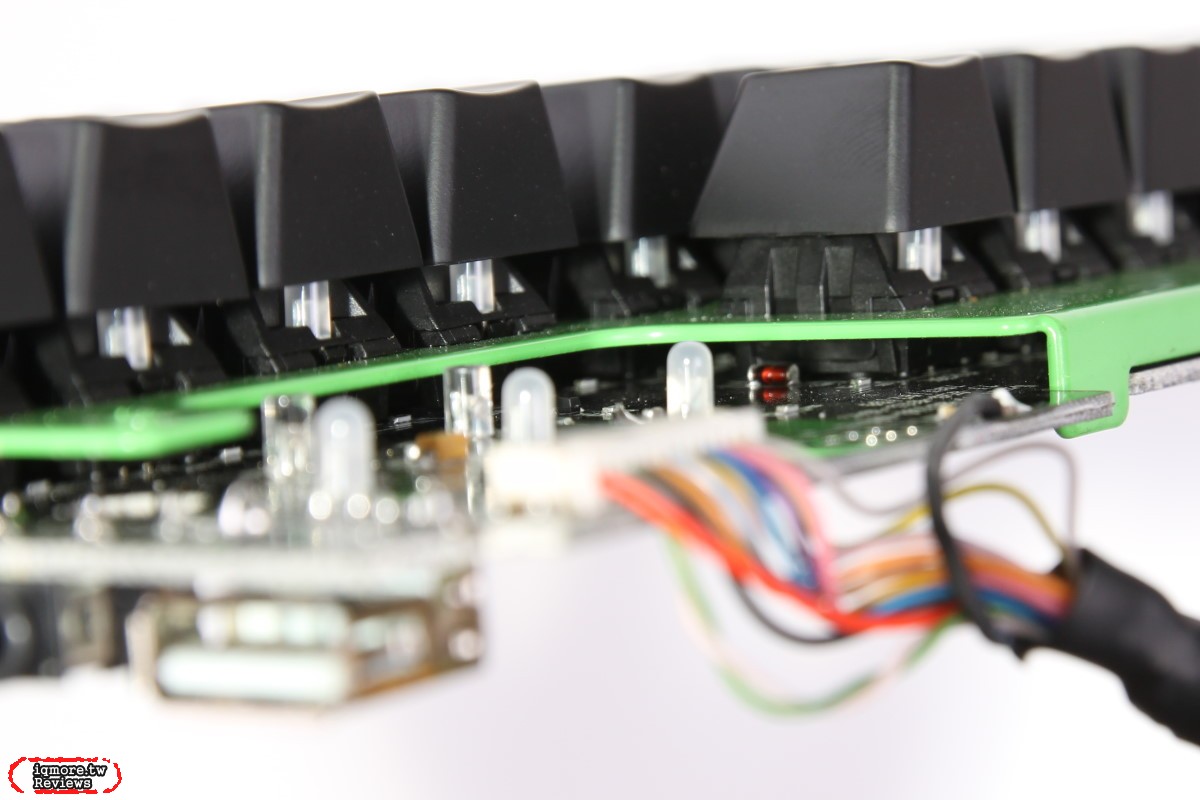

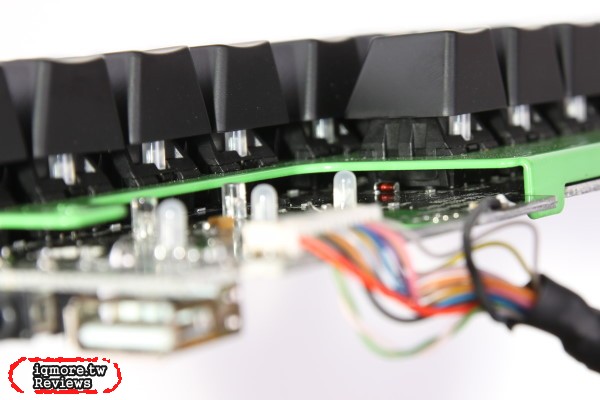

Razer Blackwidow Ultimate 2014 的二極體等電子料件,都是設計在鐵板與PCB中間。由於加了二極體,也使得Razer Blackwidow Ultimate 2014 不會產生鬼鍵,但是,是否能支援N-Key Rollover則是要看USB如何設計了。

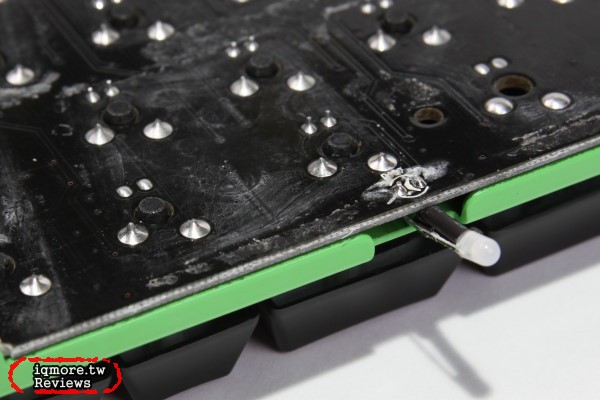

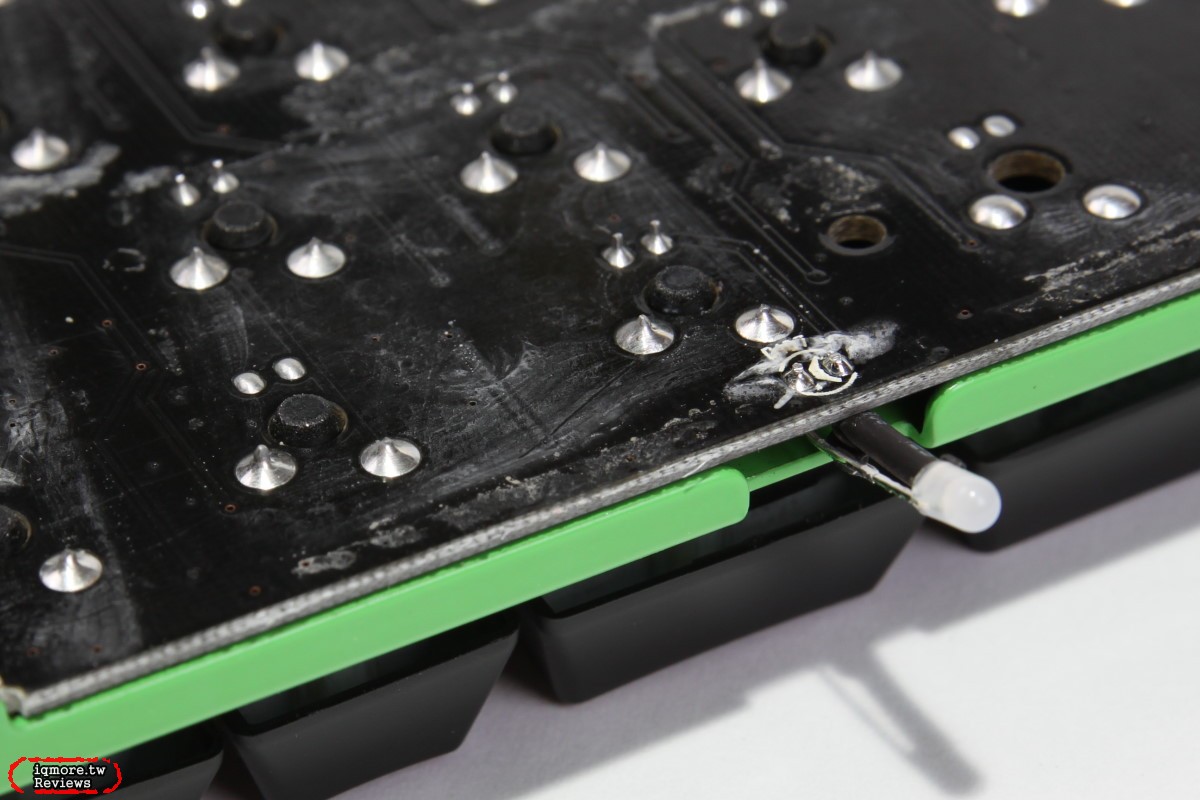

Razer Blackwidow Ultimate 2014 下方LOGO的LED燈設計。



五、Razer Blackwidow Ultimate 2014 拆軸

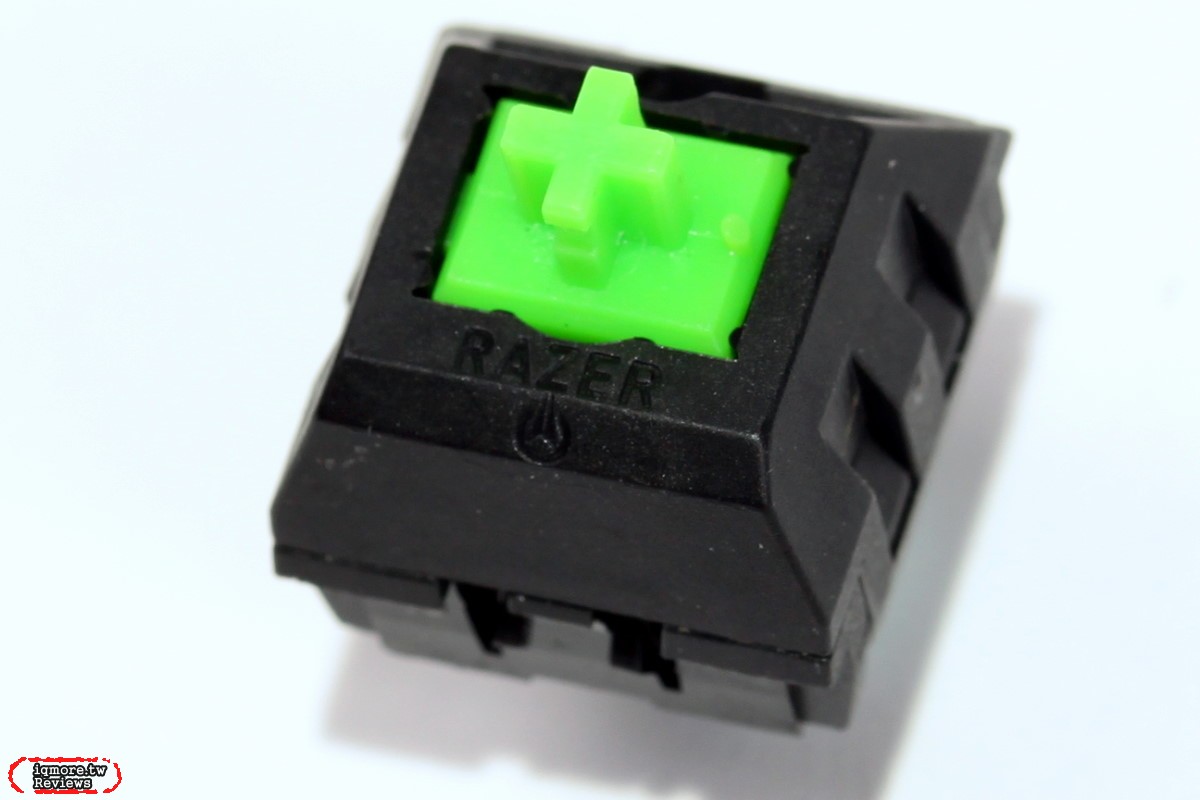

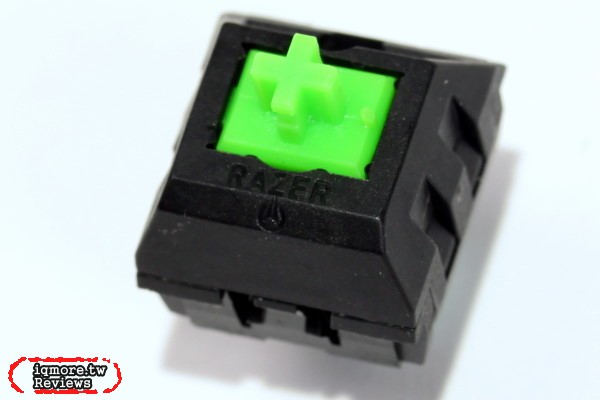

相信好奇或觀注 Razer Blackwidow Ultimate 2014 的使用者與玩家,都是將注意力集中在內部的Razer機械軸。因此在此篇評測中,也特別解焊下Razer軸來進行拆解。先從外觀來看,已經可以明顯看到Razer的LOGO,而在稍微側邊的地方,則是可以看到凱華的LOGO,因此是可以看出此軸是Razer與凱華合作的。但光憑這一點要稱為凱華軸(Kailh Switch),我是覺得不是很嚴謹。

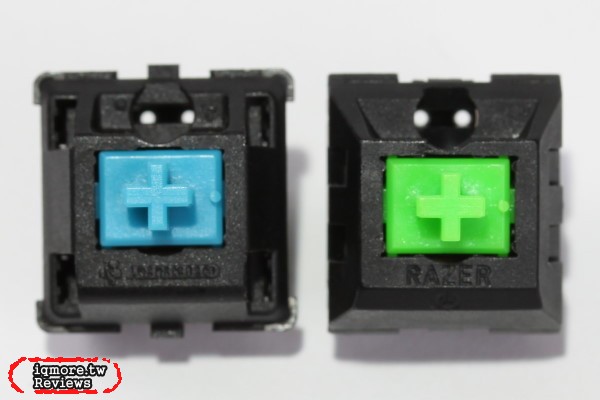

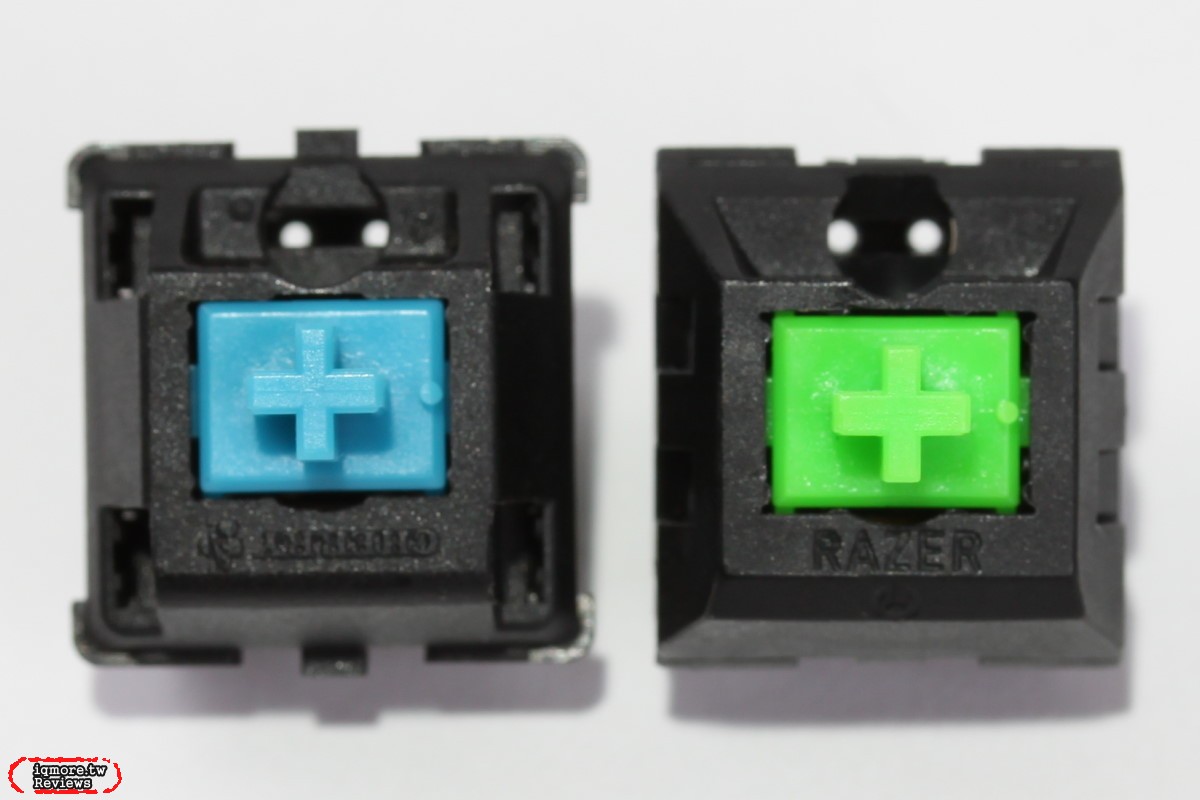

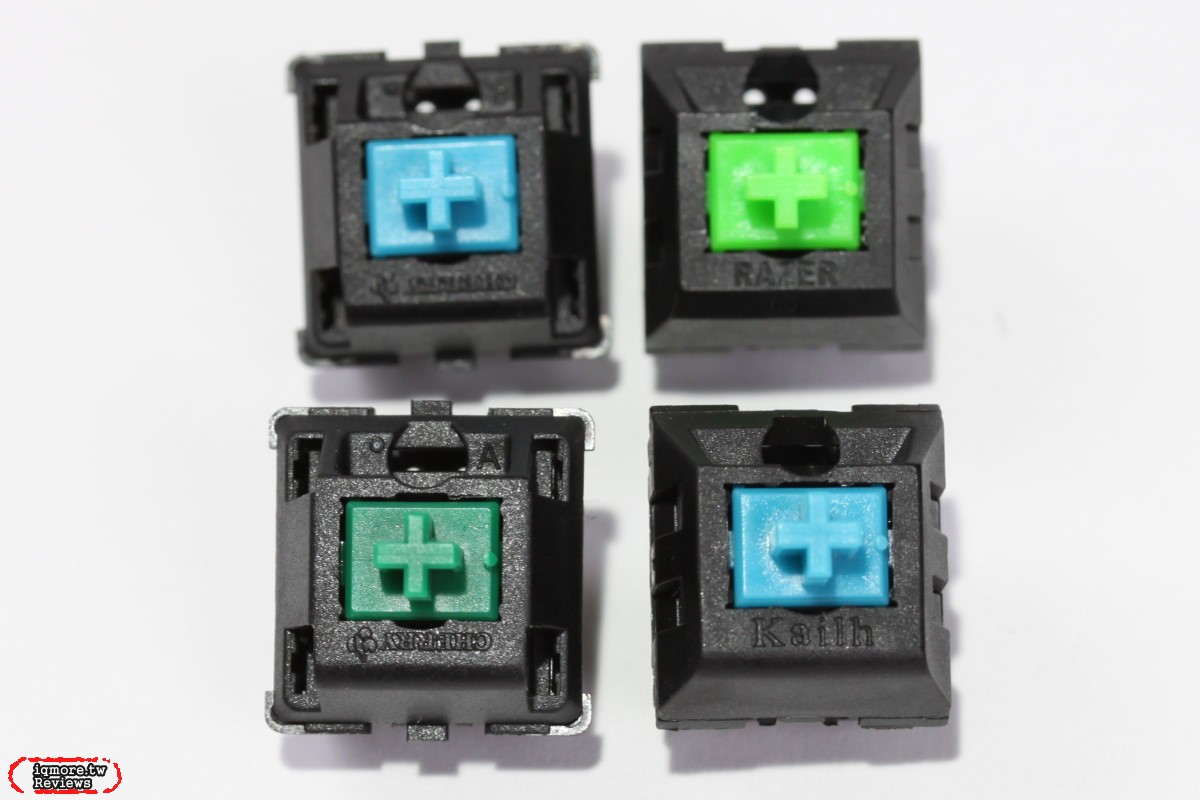

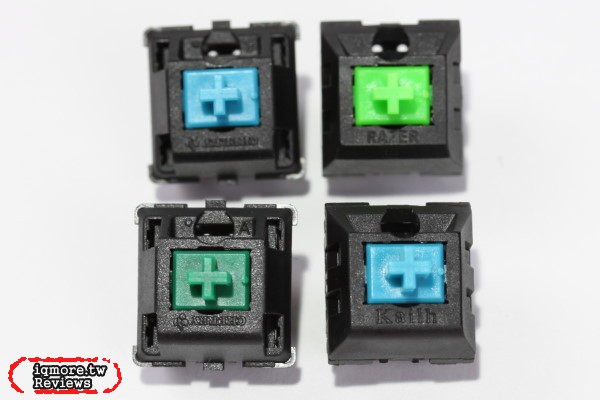

左側為Cherry青軸,右側為Razer綠軸。從印字來看,如果要將字體擺正,Cherry軸的LED燈光為朝下,而Razer軸則是朝上。在十字軸的設計方式,Razer軸與Cherry軸相同也不是2個方向都等寬,在測量的數據來看,在較長的寬度接近,而較短的寬度來看,Razer軸會較為窄一些。

日後有空,再另外寫一篇專題來詳細比較Razer軸與其他Cherry軸或者是凱華軸(Kailh Switch)。

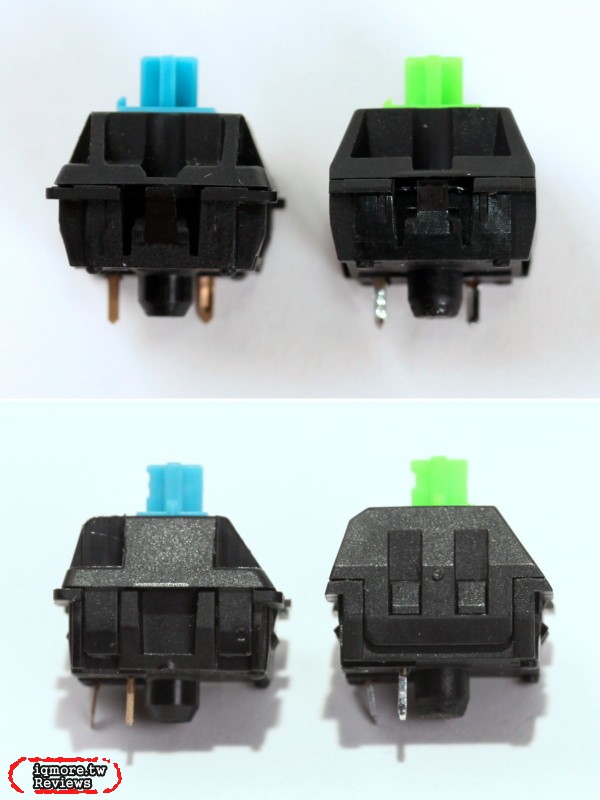

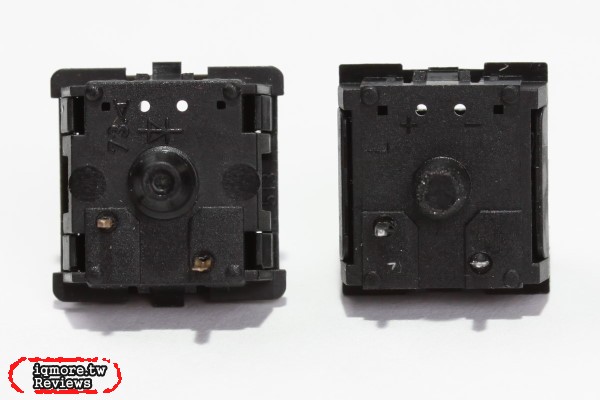

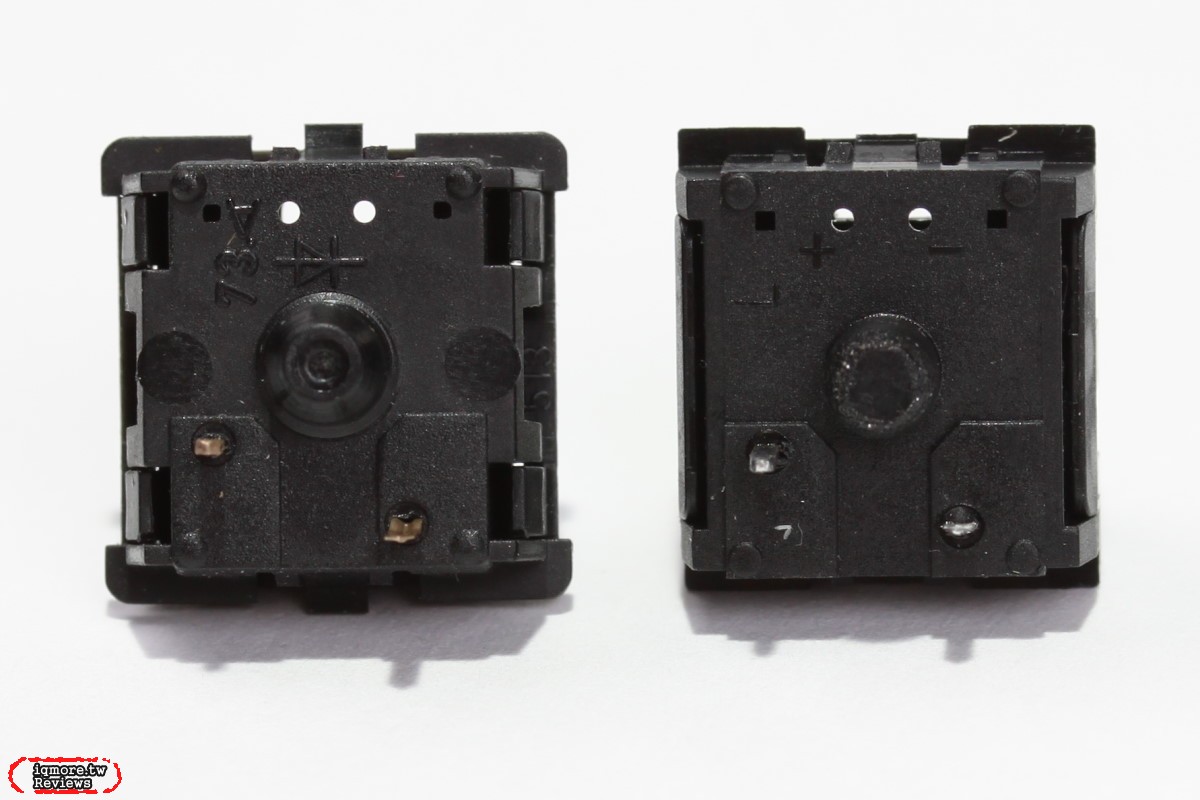

從底部來看,左側為Cherry青軸,右側為Razer綠軸,以目前來看在LED燈出孔方面也都是以2支針腳為主。

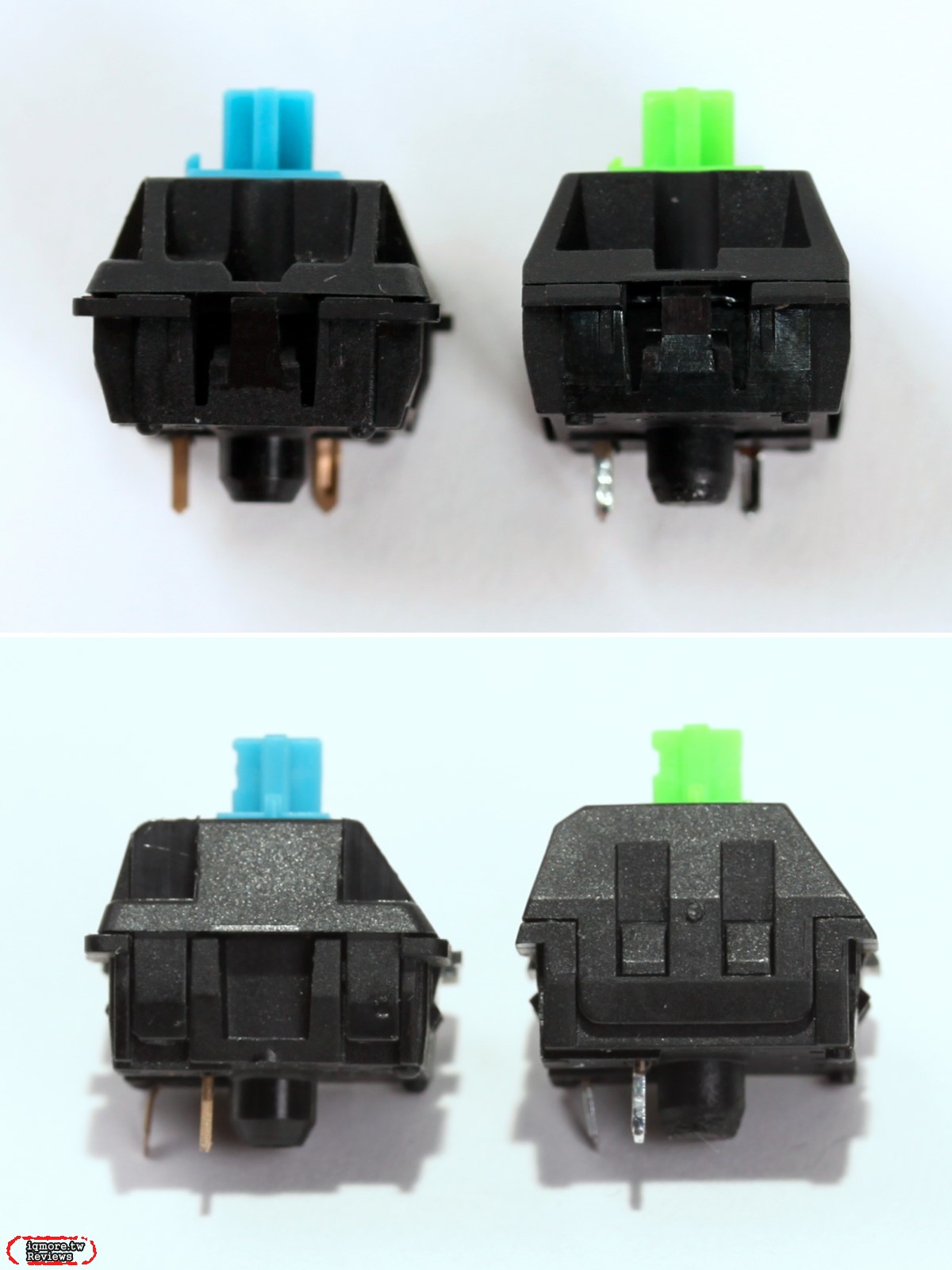

左側為Cherry青軸,右側為Razer綠軸,從其他側面角度來比較,可以看到外觀雖接近,但是在卡扣之處的設計還是略有不同。

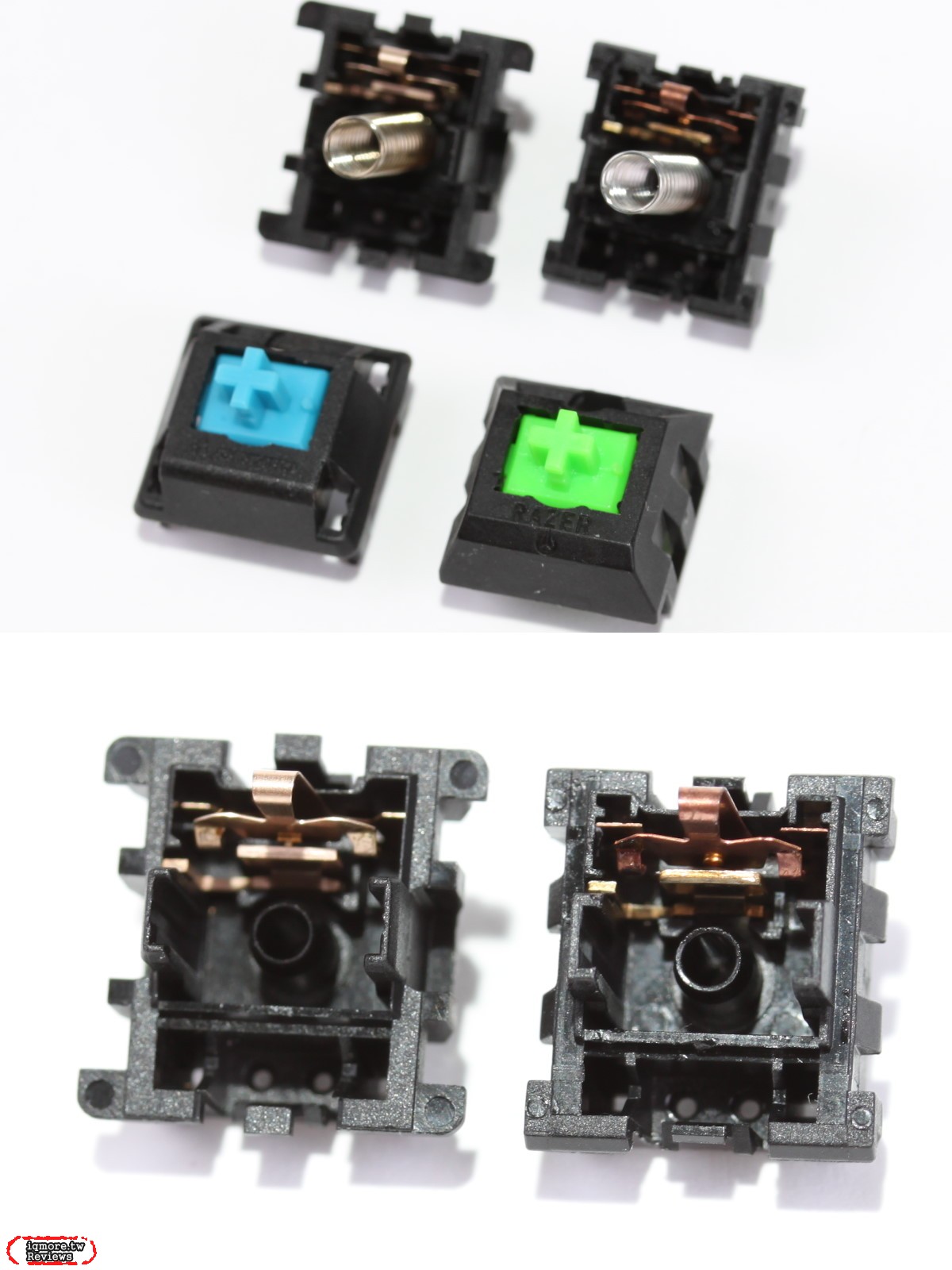

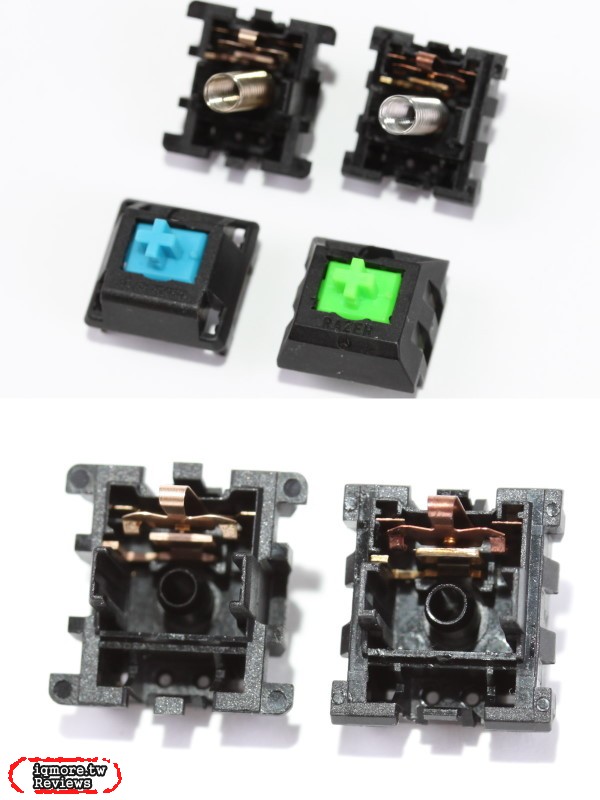

左側為Cherry青軸,右側為Razer綠軸。拆開這2種機械軸,內部都是有類似的彈簧與彈片結構。
