設計鍵盤包適用於任何60%鍵盤

從鍵盤的設計想法、理念、功能回歸到攜帶性,如果可以將鍵盤帶著走的話,還是要有個袋子會比較方便。而對於袋子的選用方面,光材質種類就會影響到最終售價,而這次採用的0.5公分厚的潛水防震布料,算是好的布料,價格也不低因此針對Ducky Mini鍵盤提出來變成配件來販賣。為了考量讓玩家可以裝入其他的60%鍵盤,因此在尺寸方面為160 x 335 x 22 mm,已可以裝下任何60%鍵盤。並且在內層方面,為了避免線材刮傷鍵盤,還有設計一個小套環,可以將線材塞入,也好整理鍵盤。

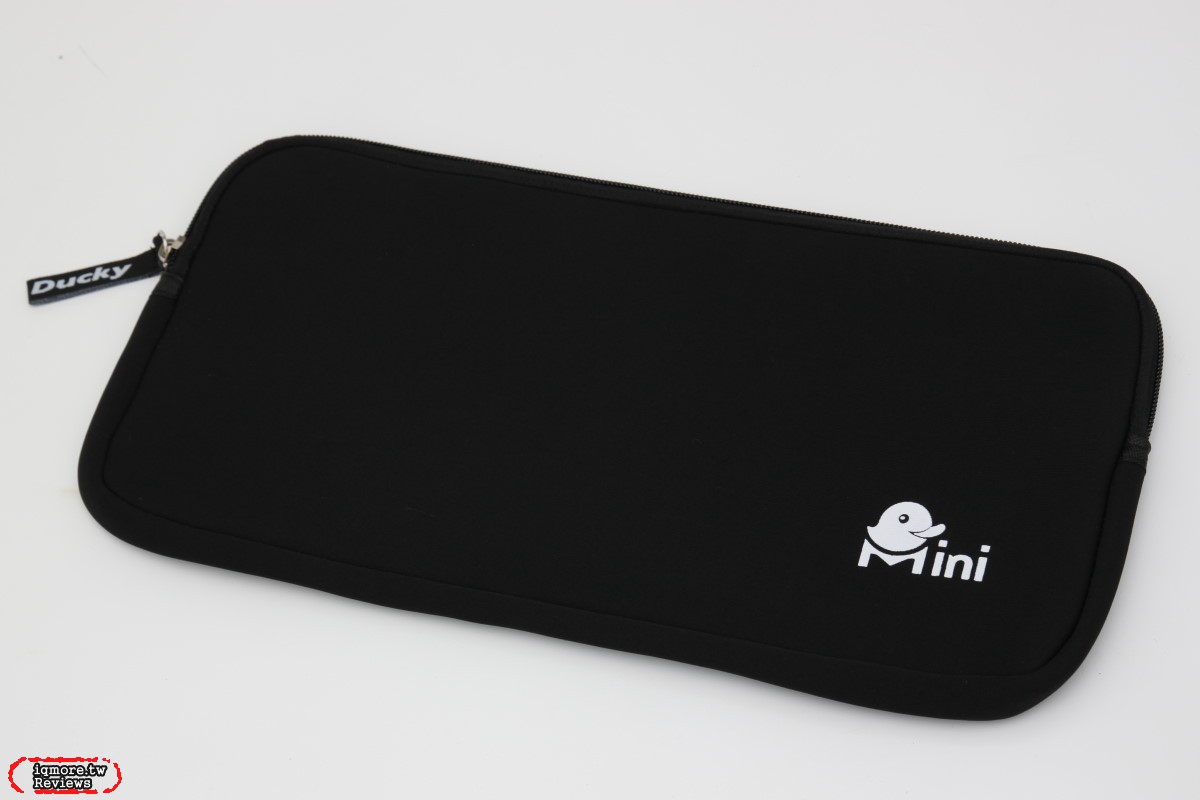

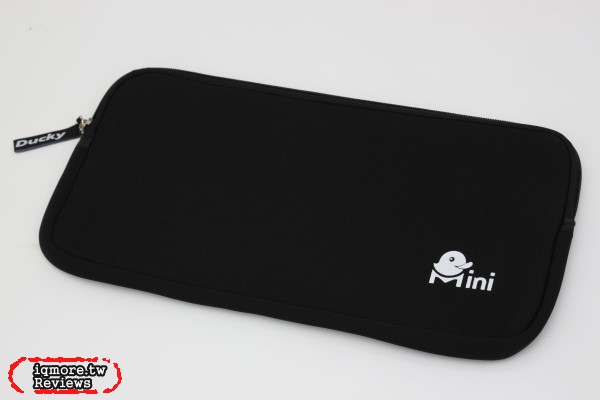

Mini 包的外型為黑色設計,相較之下也比較耐髒。其材質為潛水防震布料,不過雖然布料可以簡單防水,但是還是有可能從拉鍊處滲入,因此還是避免接觸到水比較保險。

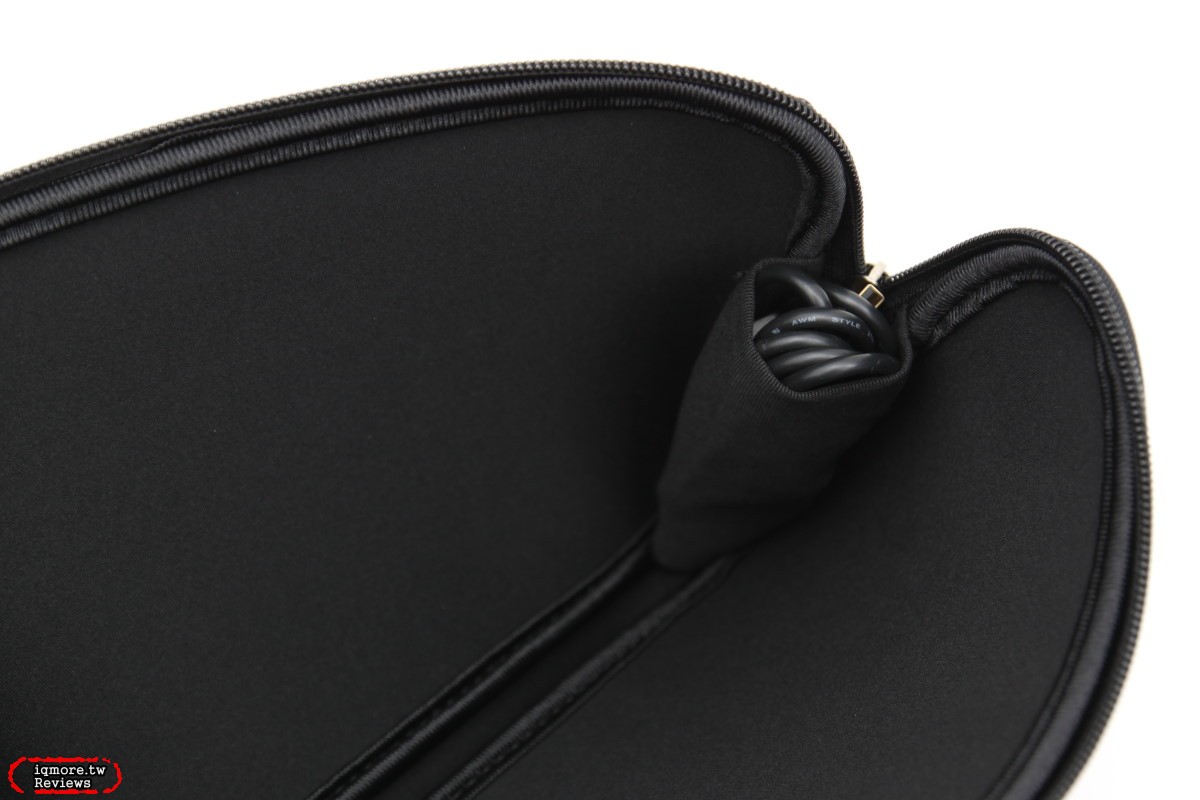

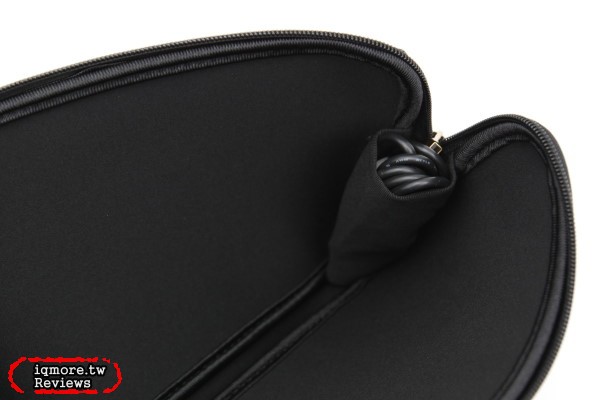

▲ Ducky Mini包的側邊內部有設計一個線材收納處,可以避免線材刮傷到鍵盤。

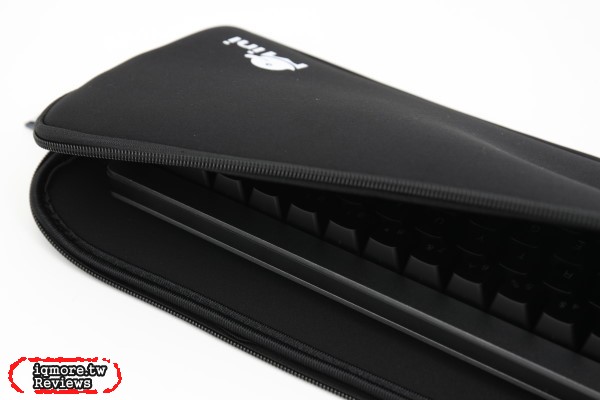

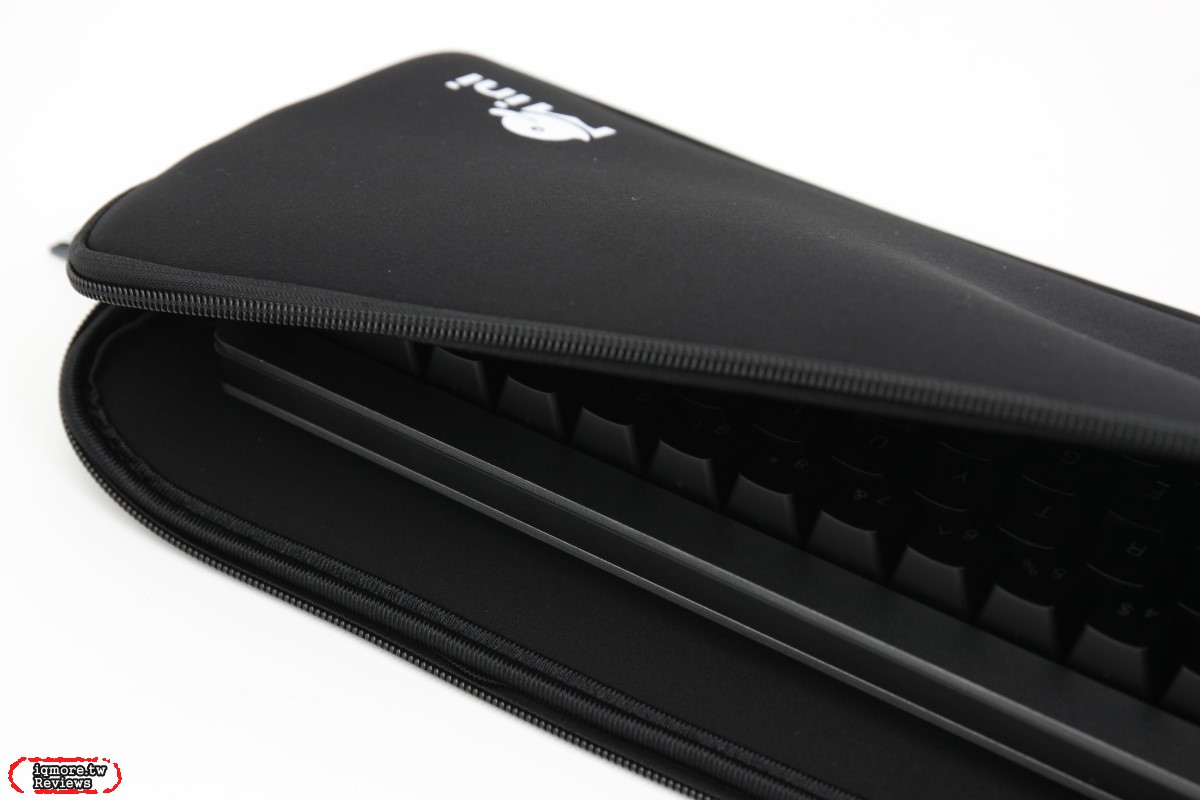

▲ 其實Ducky Mini包除了可以收納Mini鍵盤外,也能收納其他家60%的鍵盤。



Ducky Mini 其他圖片

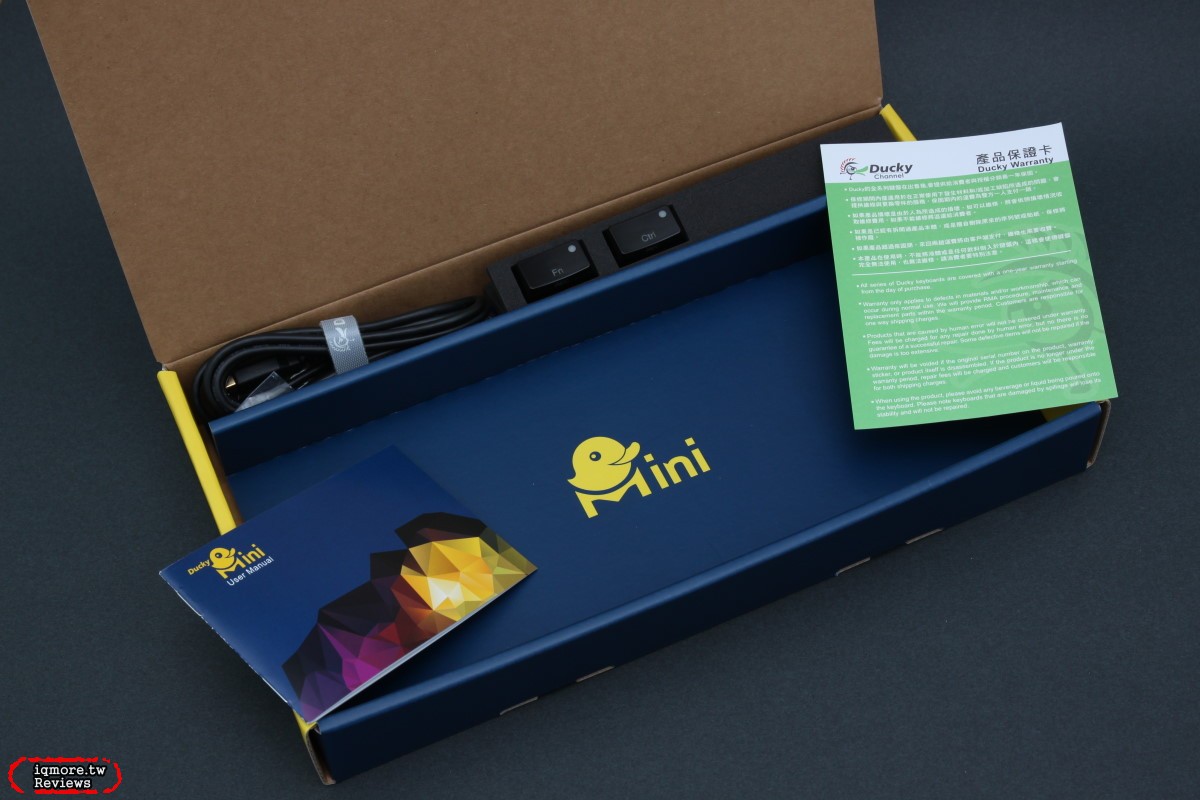

Ducky Mini 的包裝設計內部圖。

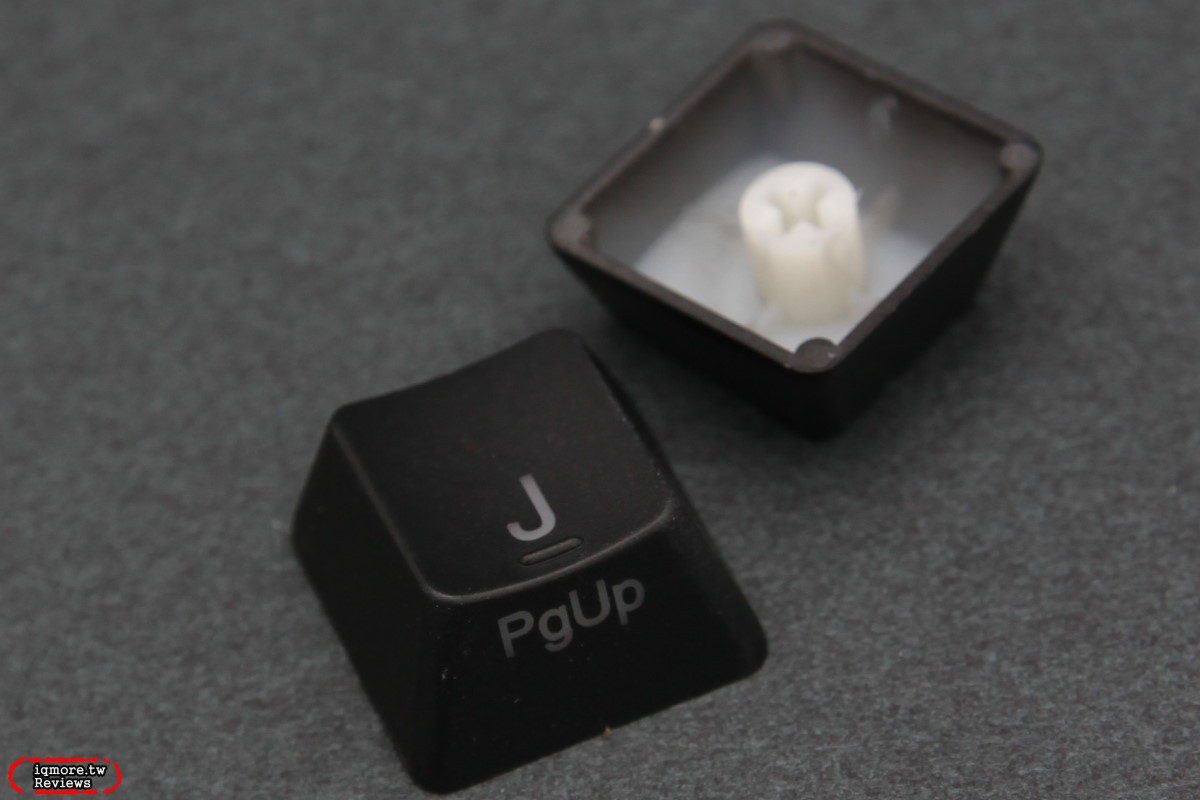

Ducky Mini 採用ABS鍵帽,透過噴漆、雷雕再UV的方式來處理鍵帽表面。

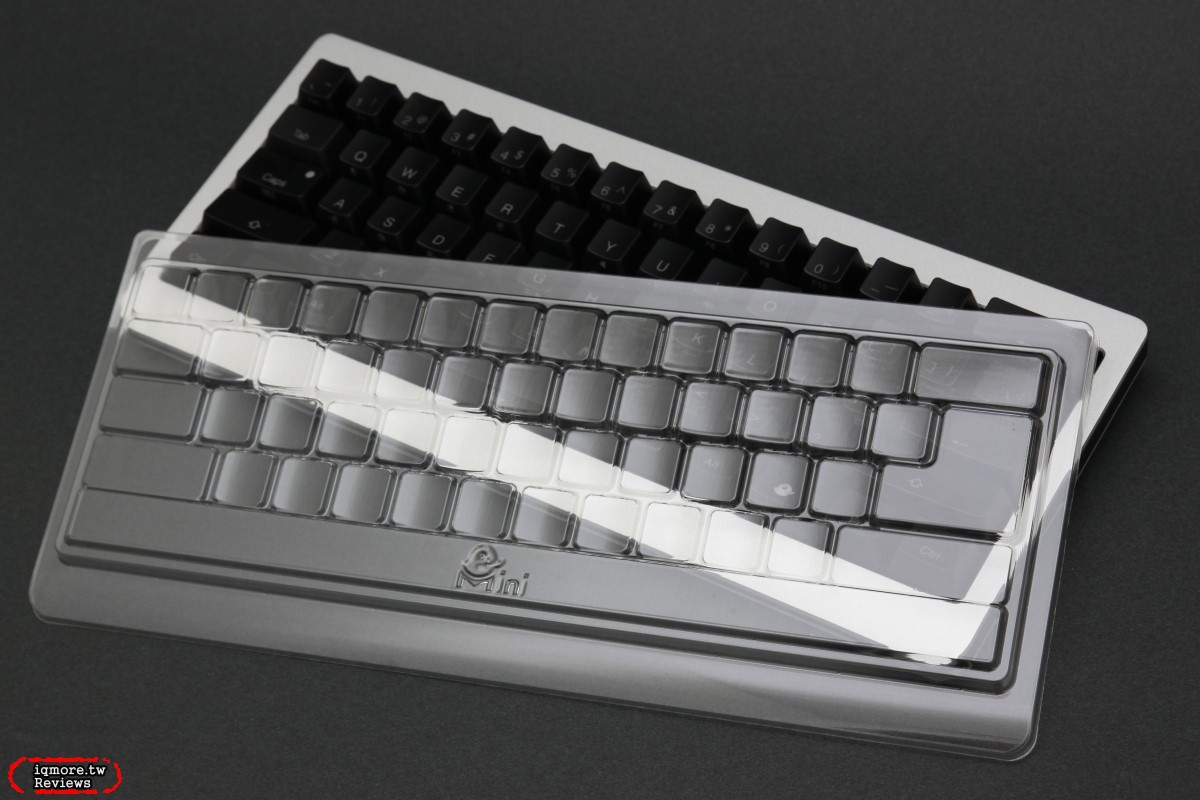

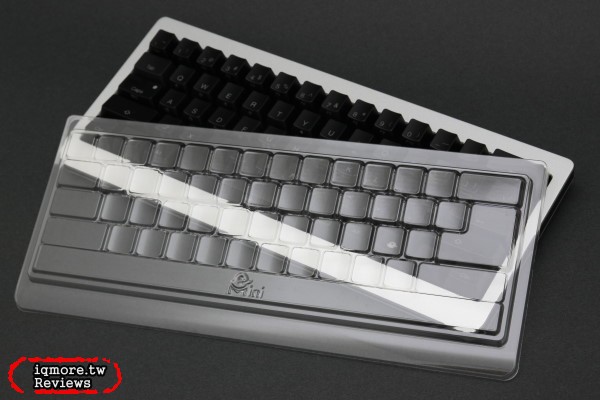

Ducky Mini 有附贈一個硬式的防塵蓋,不用的時候可以蓋上防塵蓋避免灰塵進入。




Ducky Mini 拆解圖

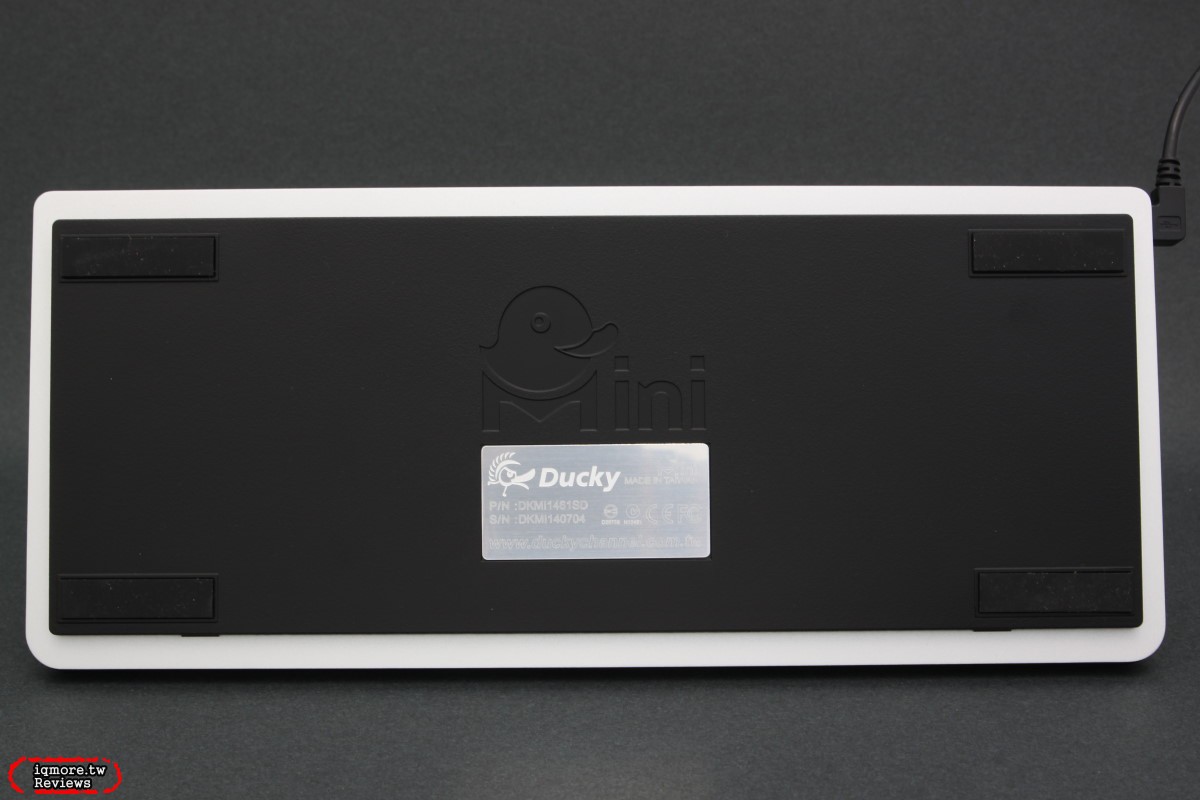

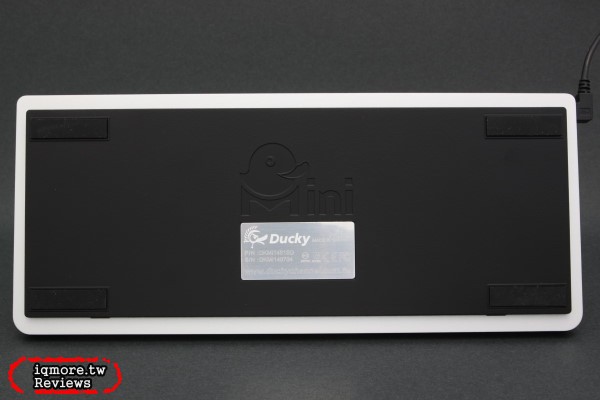

從Ducky Mini 的底部可以發現是看不到任何螺絲,這是由於透過下蓋的鋁金屬來蓋住這些螺絲,因此要拆解Ducky Mini就必須先卸下此片才行。

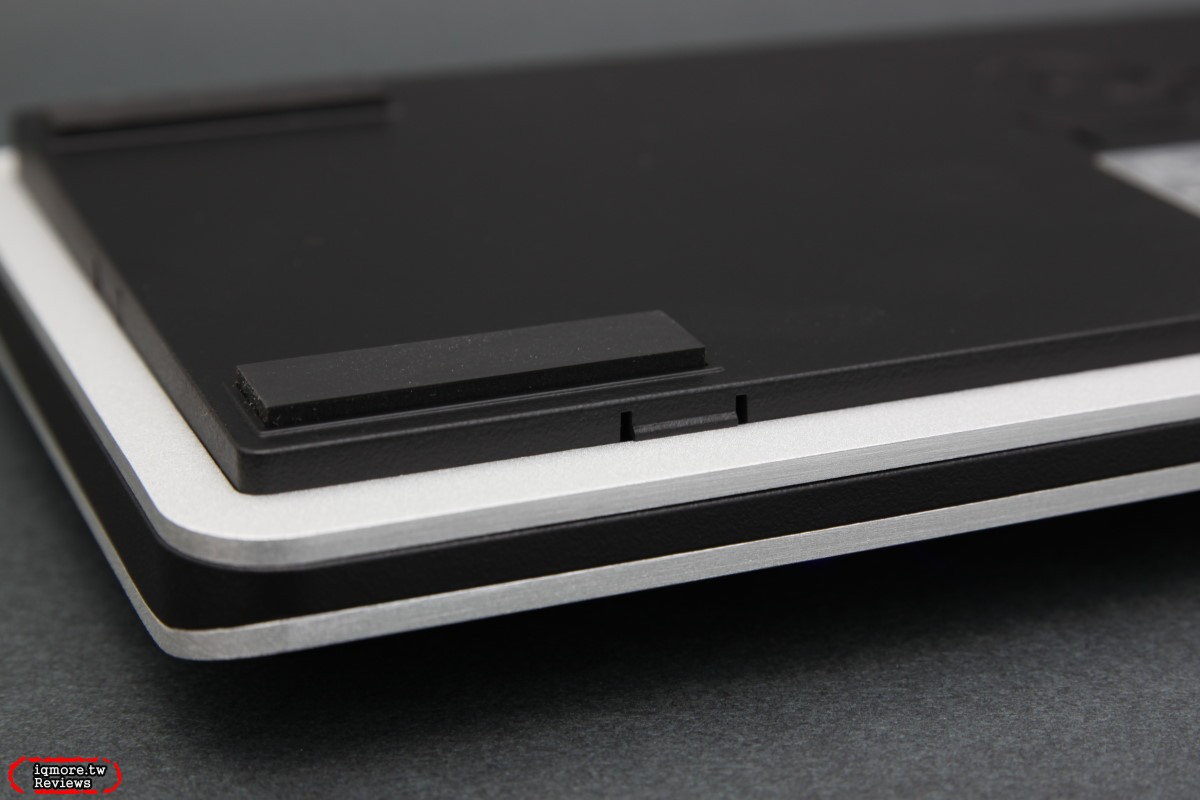

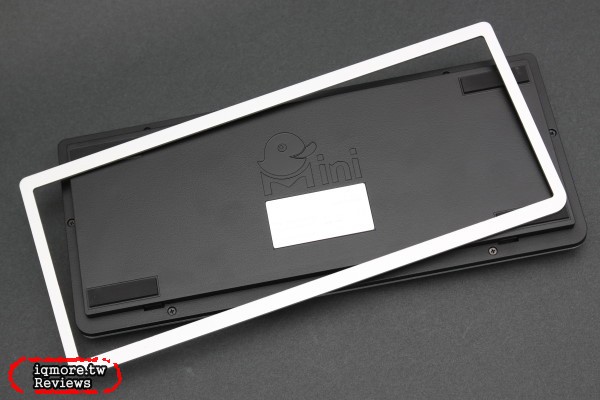

Ducky Mini 的下蓋鋁金屬是透過卡榫的方式與塑膠機構結合,因此拆卸時如果不小心是有可能會造成卡榫斷裂。因此,不建議各位使用者自行拆解Ducky Mini,如果造成外觀這些塑料受損的話,會造成無保固狀態。如果只是想一窺內部設計的話,可以參考本篇即可。

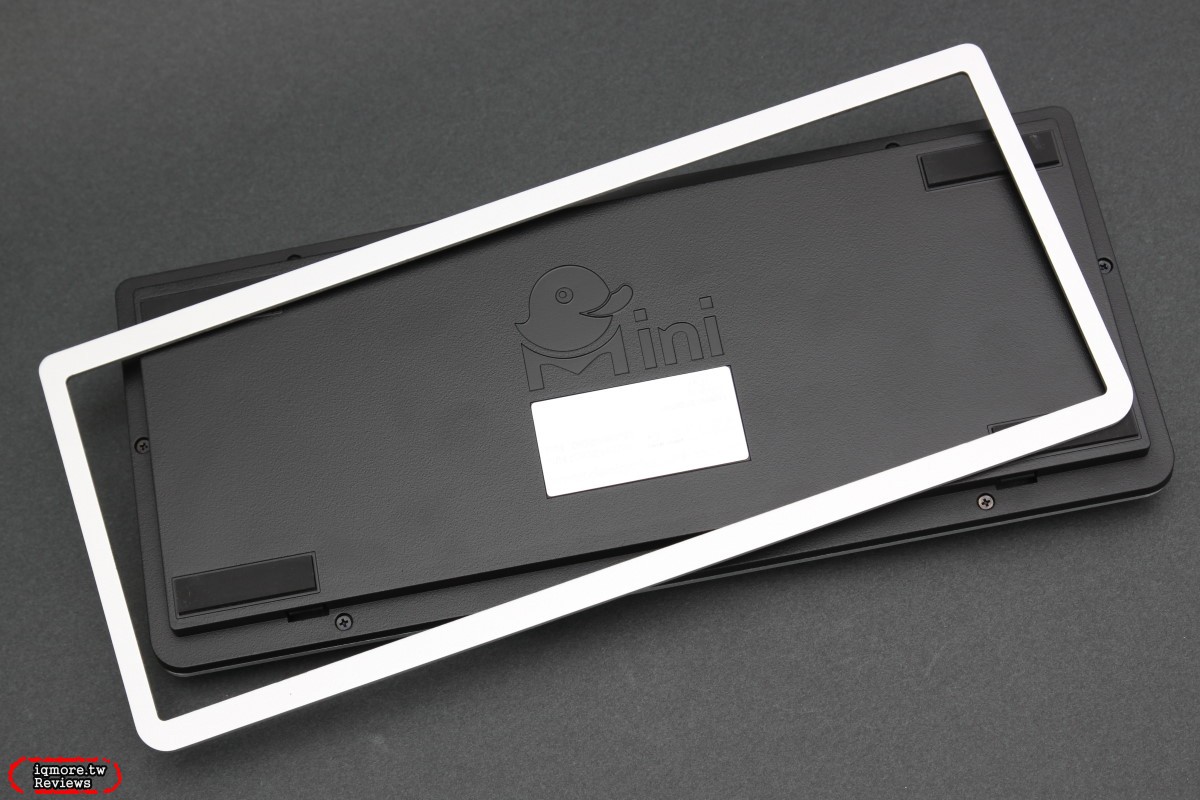

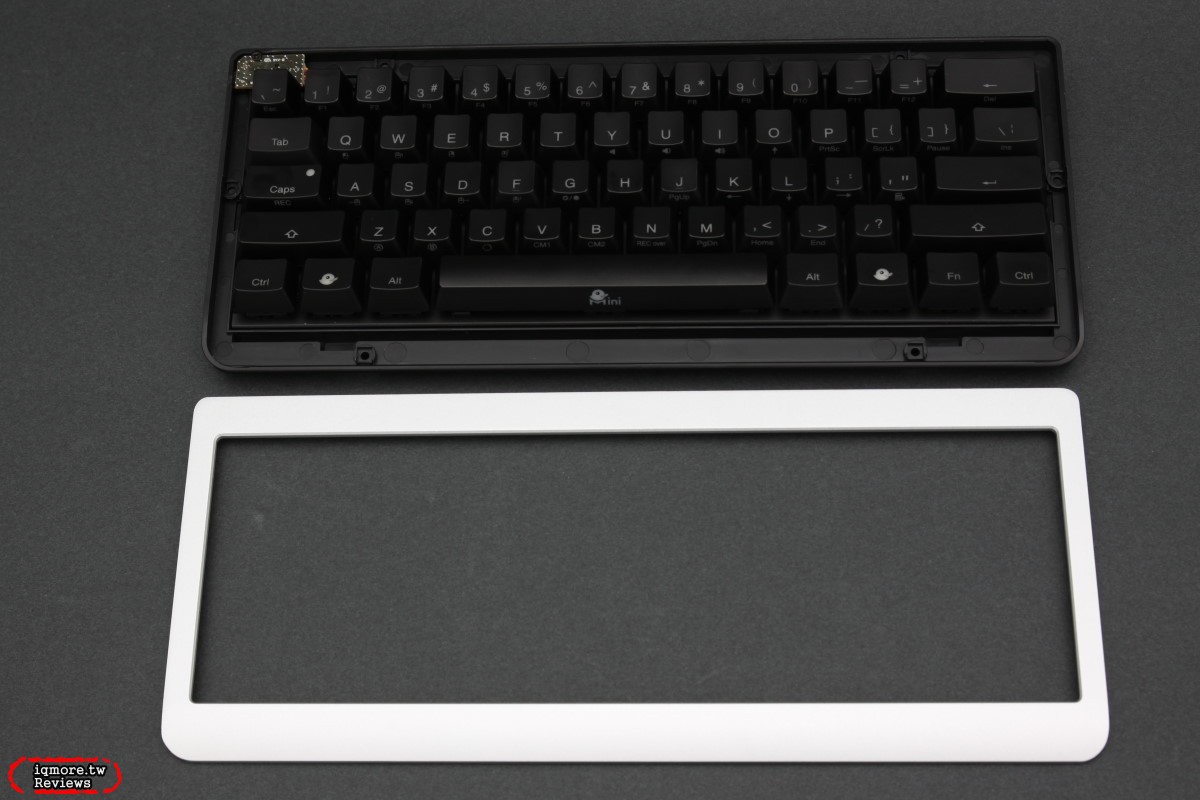

當Ducky Mini拆下鋁框時,會看到6個螺絲,這時只要卸下螺絲就比較好處理了。

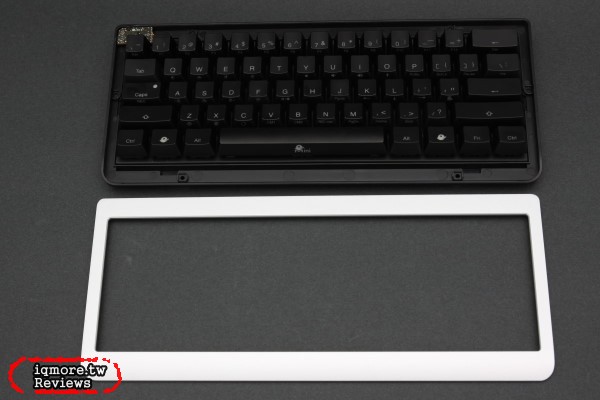

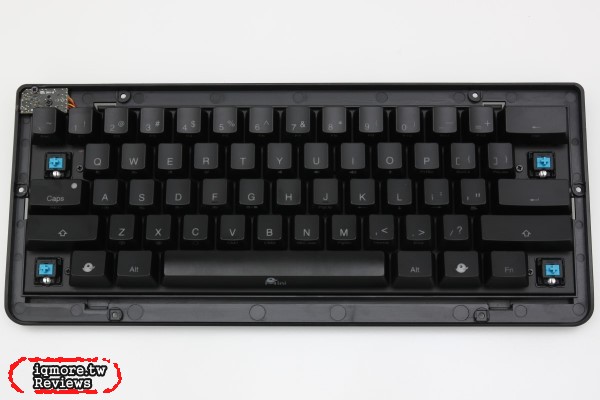

當取下鋁上蓋之後,就會看到Ducky Mini內部機構本體,以及出線的PCB電路板。

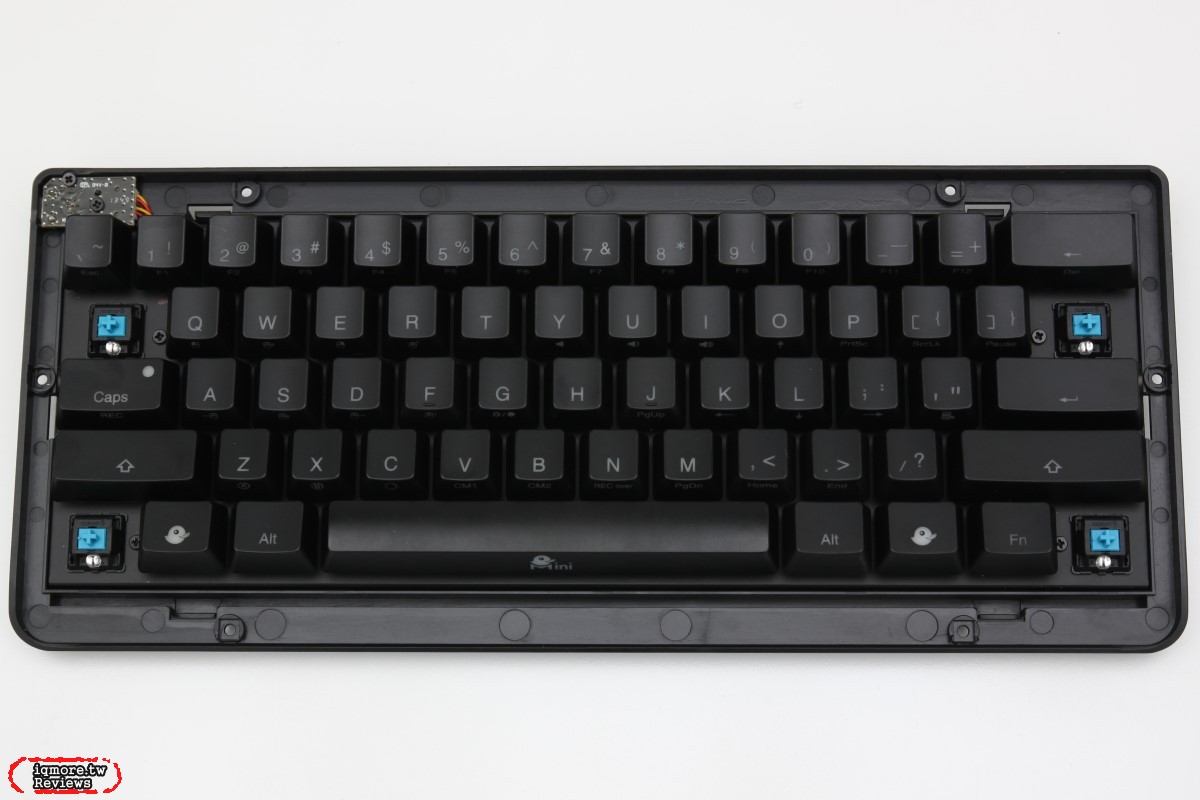

如果想把Ducky Mini 的機構電子料件取下的話,這些螺絲則是隱藏在鐵板上,總共有4個螺絲。

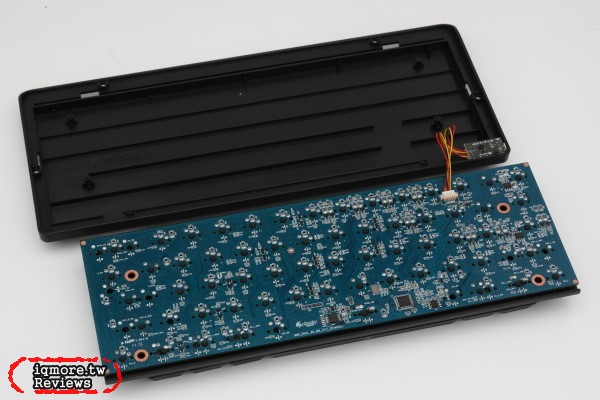

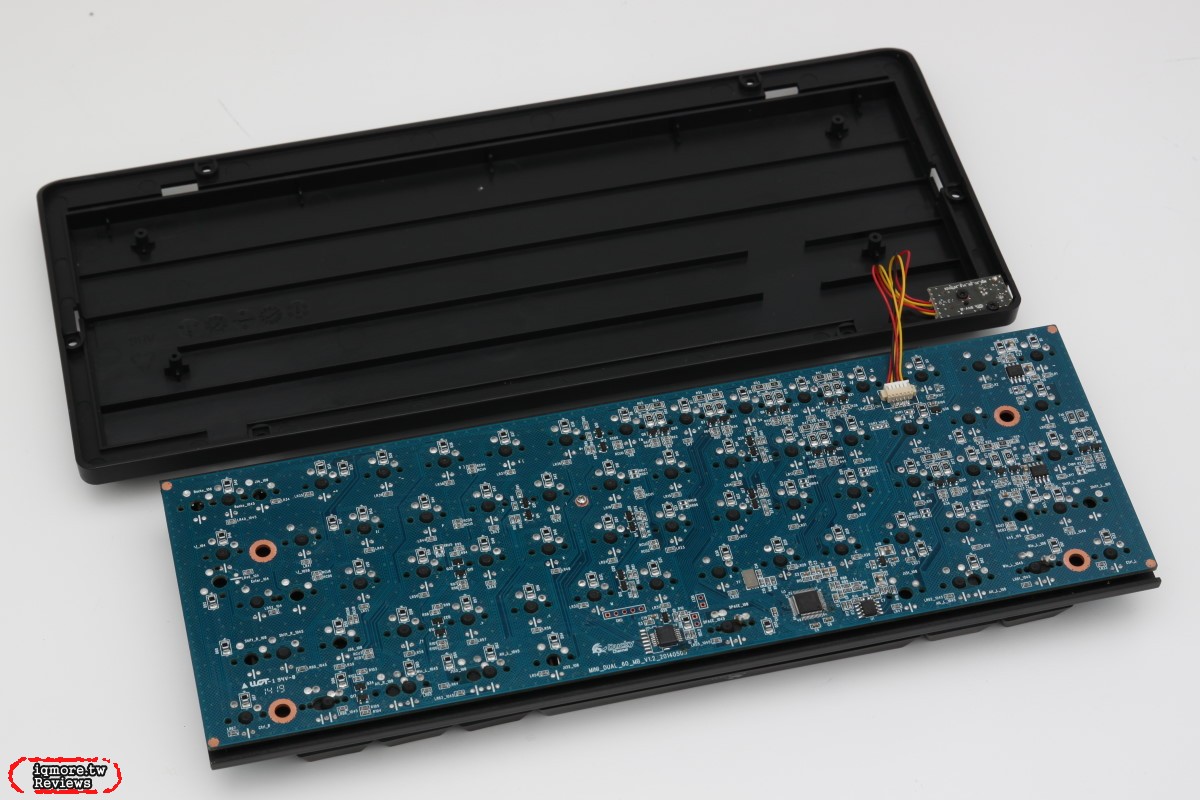

再卸下這4個螺絲後,就能看到Ducky Mini 的電路板了。

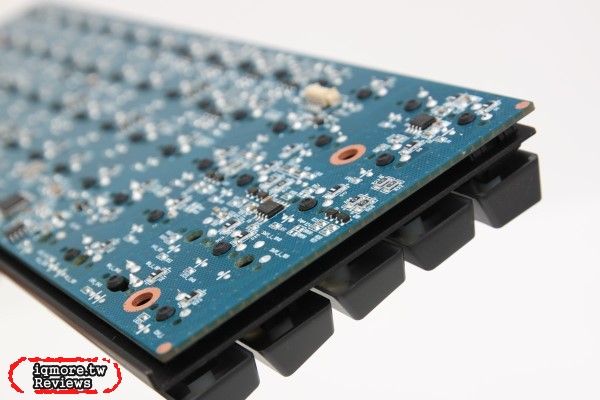

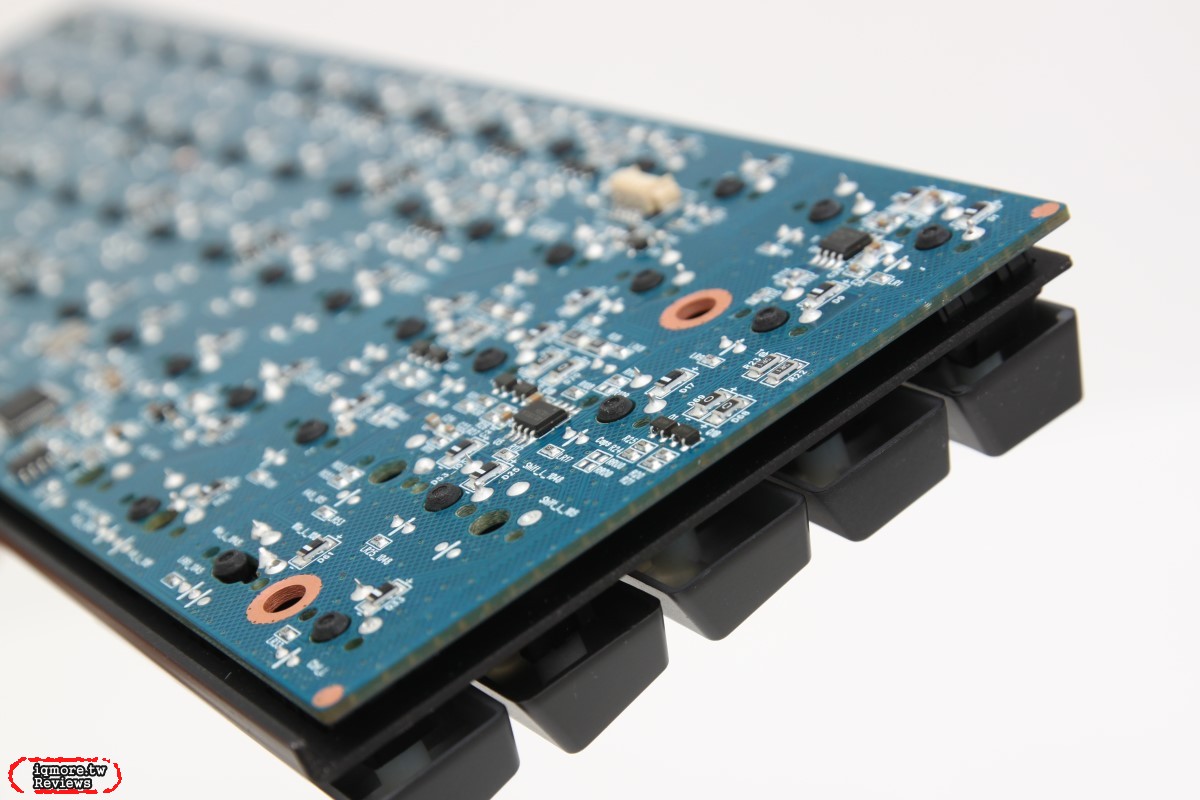

Ducky Mini 內部是採用雙層板,經過測試之後其實在壽命上會比一般單層板長,不過手感方面則是見仁見智。

對於Ducky Mini 60% 機械式鍵盤來說,本篇已經敘述了許多開發的理念與細節,其實還有很多內容沒有聊到,有時間再找機會來分享。如果大家有什麼新想法的話,也歡迎隨時與老貓溝通連絡,謝謝各位了。
